Ausgangslage

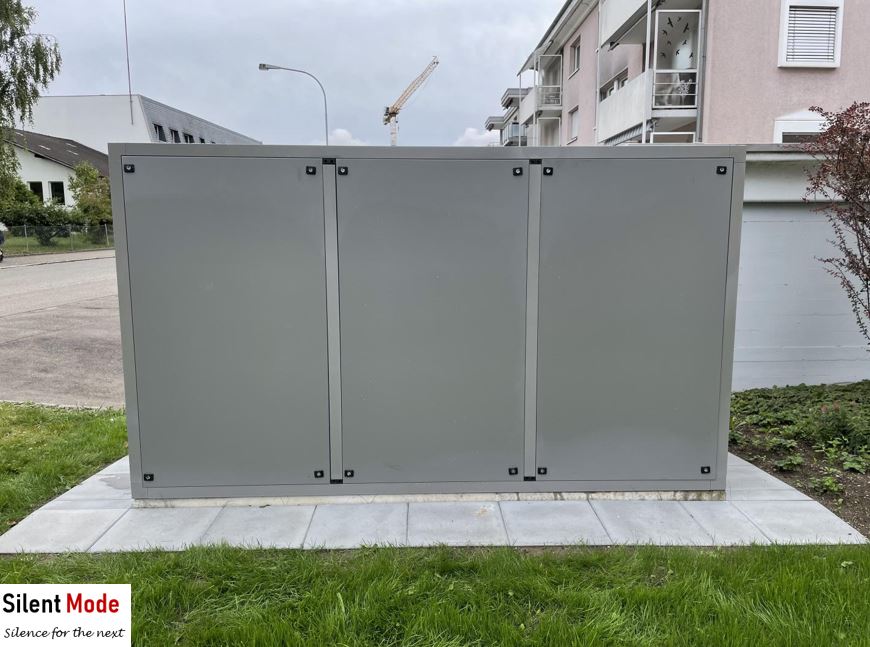

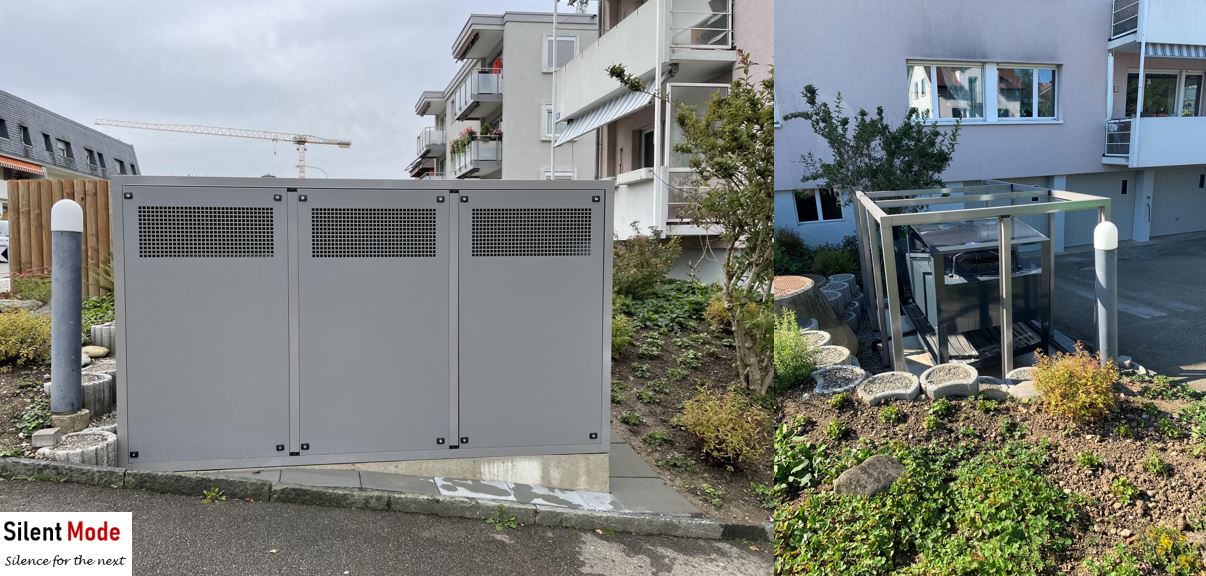

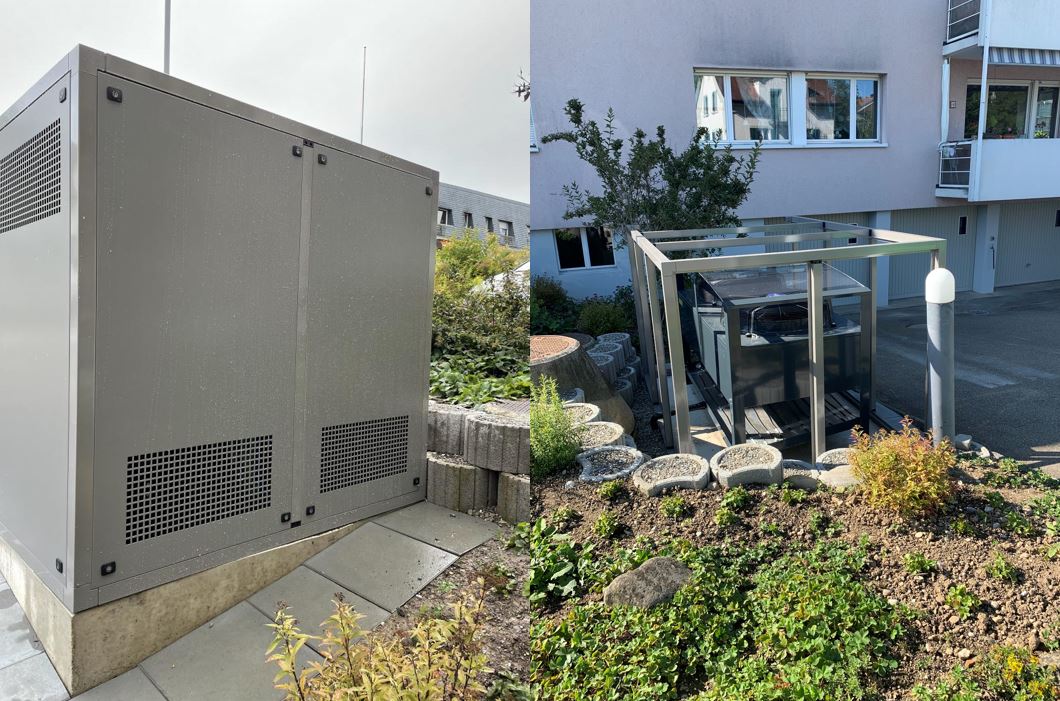

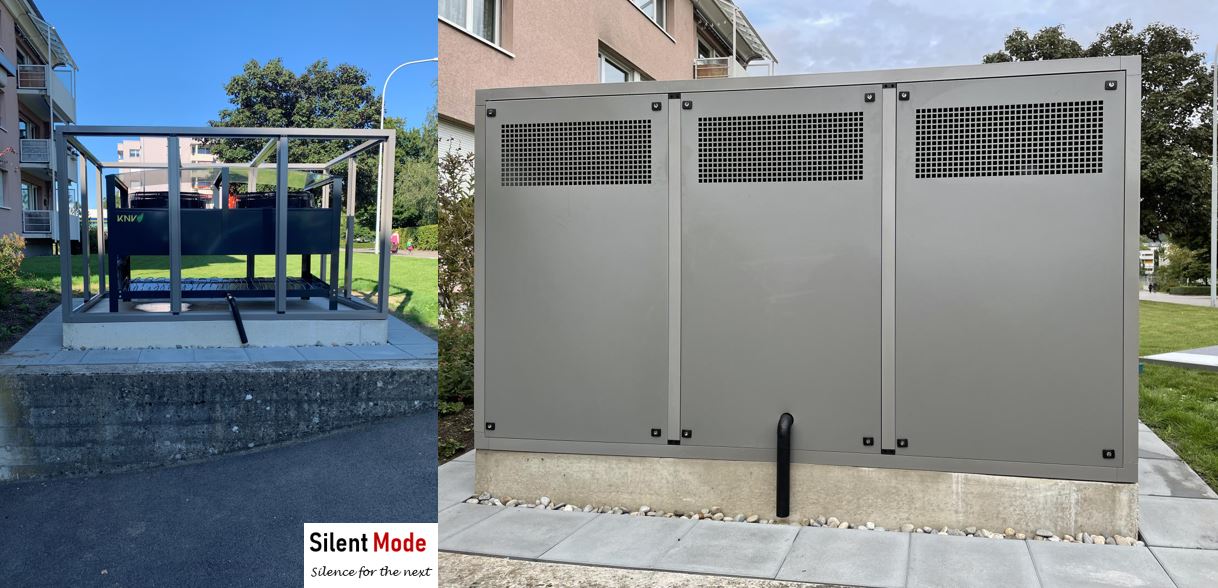

Die Tischverdampfer haben die nachstehenden Masse: ‚2‘006 x 956 x 1268 mm (B x T x H). Die Anlagen dienen zur Raumheizung und Warmwasser Aufbereitung von 2 Mehrfamilienhäusern. Die Anlage stehen in geringer Distanz zu den unteren Wohnungen was eine Schalldämmung der Anlagen unumgänglich machte. Jede Anlage hat zwei Axialventilatoren und auf maximaler Leistung ein Luftvolumen von 10‘300 m3/h, die statische Pressung der Anlage beläuft sich auf rund 15 bis 20 Pascal. Wir gingen bei der Planung der Schallhauben von einer statischen Pressung < 15 Pascal aus. Der Lufteintritt erfolgt durch den Verflüssiger von Unten, der Luftaustritt wird oben seitlich durch eine Dachkappe auf der Seite oben umgelenkt. Schallhauben Konzept Bei unseren Schallhauben Konzept für dieses Tischverdampfer Modells führen wir den Lufteintritt an den beiden Schmalseiten (956 mm) durch ein Lüftungsgitter auf den Verflüssiger. Der Luftaustritt erfolgt versetzt auf einer Breitseite (2‘006 mm) seitlich, damit erreichen wir ein kontinuierliches Abfliessen der Abluft und das ein Luftkurzschluss entstehen kann. Mit einer Luftaustrittsgeschwindigkeit von rund 1.6 Meter/sec. wird auch kaum Schall über den Luftaustritt übertragen. Das Grundgerüst der Schallhaube basiert auf Aluminium Systemprofilen die den Vorteil eines geringen Gewichts, zum Beispiel bei der Dachmontage haben, In die Grundstruktur der Schallhaube werden Gitter für den Lufteintritt und Luftaustritt eingebaut. Rund um die Anlage sowie auch im Dach werden Aluminium Bleche mit einer Stärke von 1.5 mm mit innenliegender 50 mm Isolation aus geschlossenzelligen, halbsteifen und schallabsorbierenden Polyethylen Schaumstoffplatten eingebaut. Durch die schallabsorbierenden Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle bei HVAC Anlagen. Die Isolation ist UV- und Feuchte- und Wasserbeständig und baut keine Bakterien oder Pilze auf und entspricht der Brandschutzklasse: B1 schwer entflammbar. Die Isolation weist eine Starke Schalldämmung über sämtlich Frequenzbänder auf und verhindert damit Maskierungseffekte die oft bei der Elimination von Hochfrequenz Schallbändern auftreten und eine Erhöhung der Tonalität des Tieffrequenzschalls zum Beispiel von Kompressoren nach sich ziehen. Schallhauben-Dimensionen Die Schallhaube weist die nachstehenden Masse auf: 2‘610 x 1‘660 x 1‘600 mm (B x T x H) / Gewicht inklusive Servicetüren 160 kg. Der maximale Luftdurchsatz beträgt 11‘600 m3/h (Maximale Luftvolumen der Anlage liegt bei 10‘300 m3/h damit kann die Anlagen trotz Schalldämmung ohne Leistungsverluste betrieben werden. Schalldämmung Die Schallreduktion beläuft sich auf rund 18 dB(A) über das ganze Frequenzband von 65 bis 8‘000 Hz.
