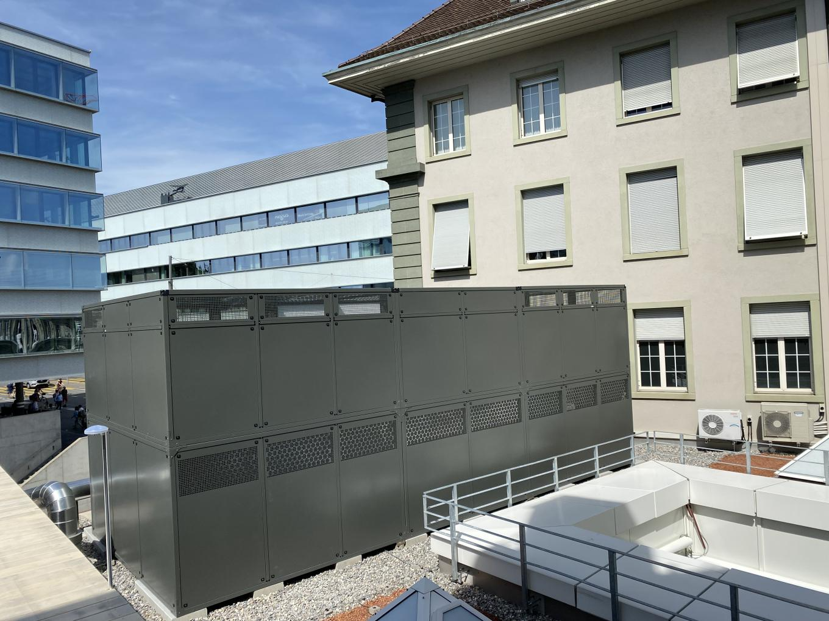

Schallschutzhauben für Anlagen mit Vertikaler Luftführung

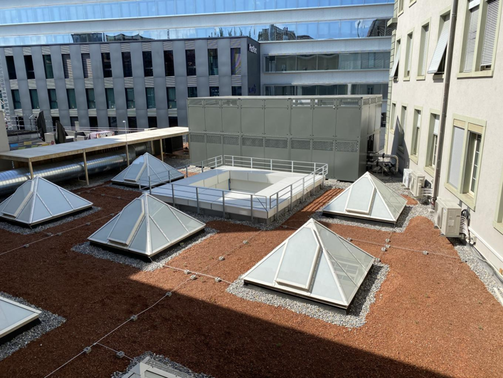

Schallhauben für Wärmepumpen und Kälteanlagen mit vertikaler Luftführung.

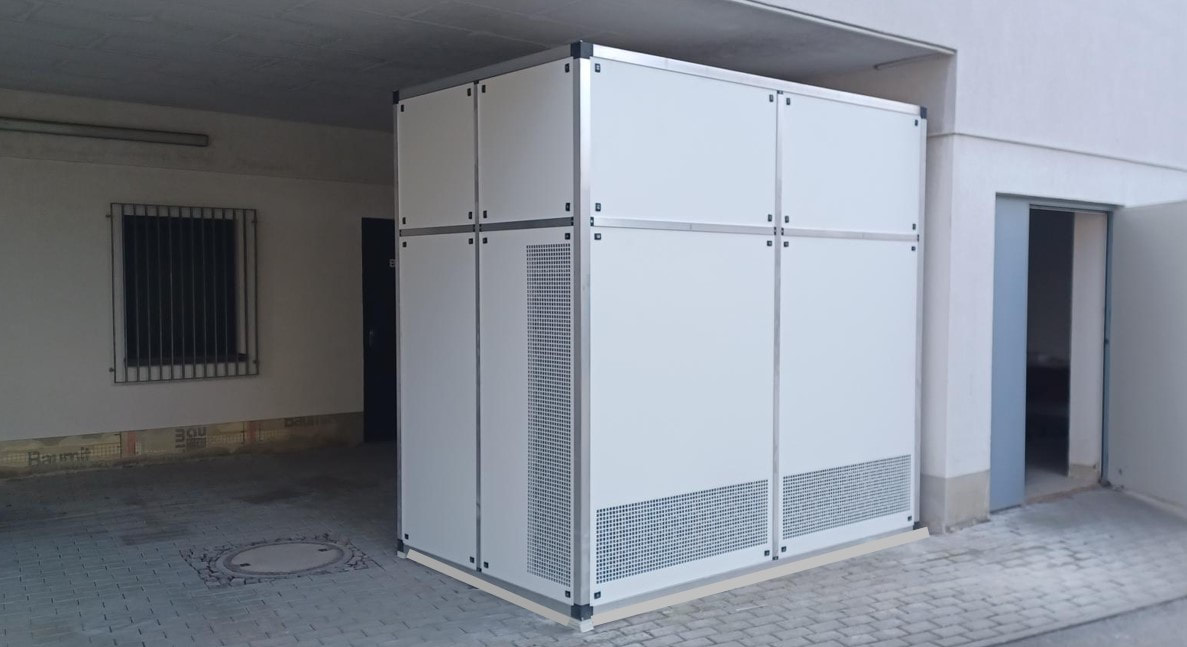

Schallreduktion bis -25 dB(A) durch gezielte Luftführung in Kombination mit Isolation zur Verhinderung von Maskierungseffekten und Reflexionsschall. Schallhauben Standard Modelle für Einzelanlagen und Anlagegruppen, erweiterbar durch Modultechnik.

Servicetüren rund um die Anlagen / "Plenum Bleche" zur Verhinderung eines Luftkurzschlusses. Je nach Situation können die Lufteintritts- und Lufteintrittsöffnungen seitlich oder im Dach. Material Aluminium Systemprofile mit einer stärke von 5 cm, Aluminium Paneelen mit Pulverbeschichtung in RAL Farbe nach Wahl, mit einer Stärke von 1.5 oder 2 mm mit innenliegender Wetterbeständiger Isolation mit einer Dicke von 50 mm. Die Anlagen können zusätzlich für einen erweiterten Schallschutz mit Ausluftschalldämpfern und Deflektor Paneelen ausgestattet werden.

Wir liefern Schallhauben für Anlagen der nachstehenden Hersteller

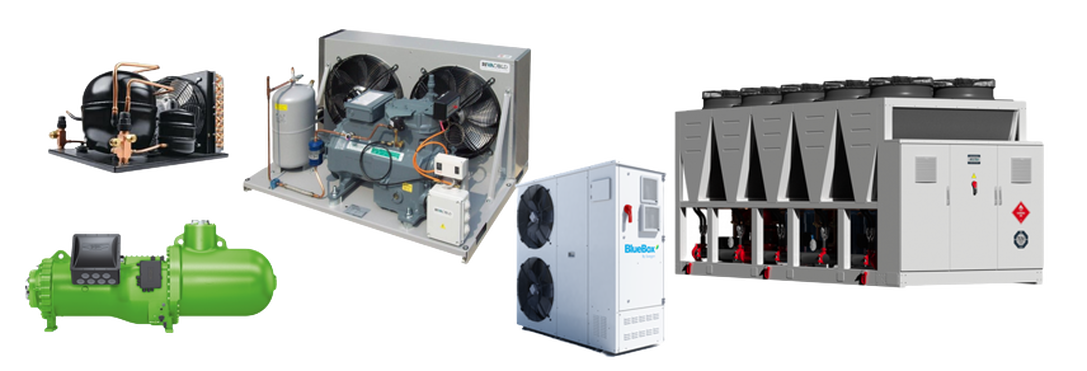

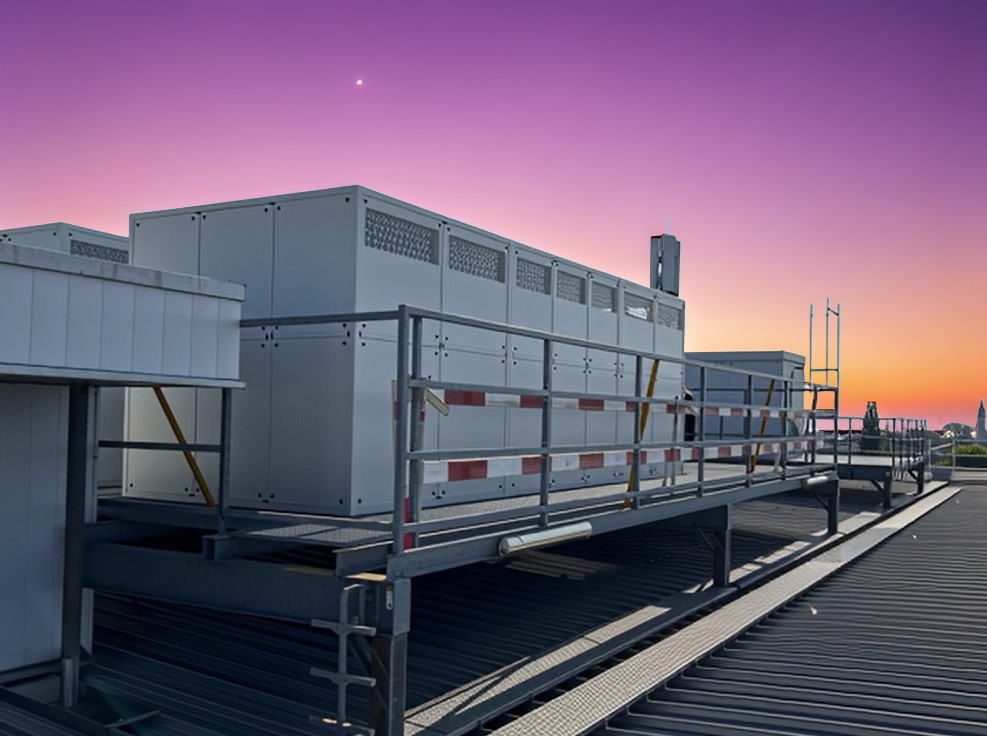

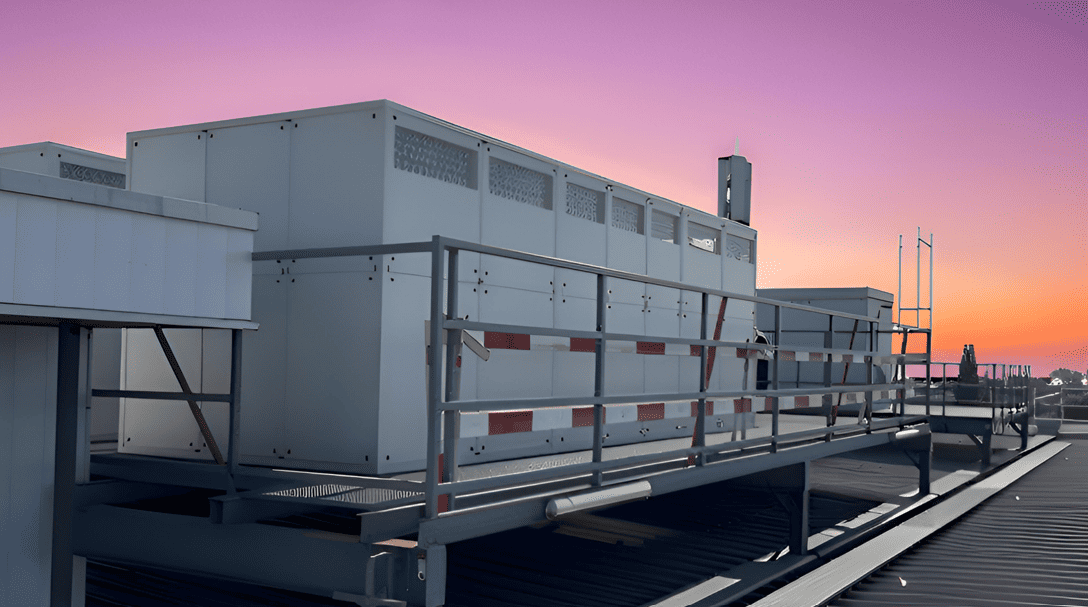

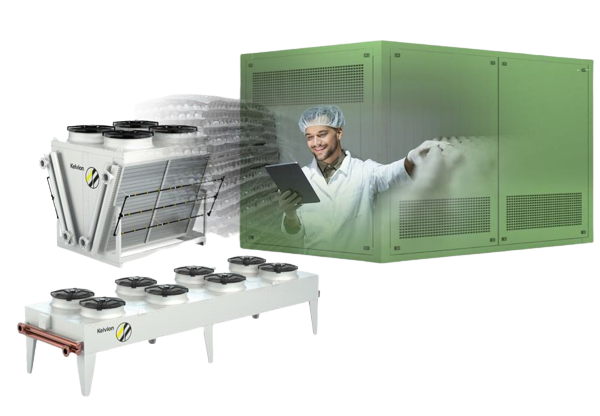

Schallhauben für Kälteanlagen, Rückkühler, Chiller, Verflüssigersätze etc..

Mitsubishi, Panasonic, LG, Fujitsu, Toshina, Günter, Cabero, Aermec, Daikin, Trane, Blue Box (Swegon), Rhoss, Thermofin, Galletti, Thermokey etc..

Design Kriterien:
- Hohe Schallreduktion
- Vermeidung von Druckverlusten
- Möglichst kleine Abmessungen
- Anpassung an die Umgebung (Farbe, Ausführung)
- Ungehinderter Zugang zu den Anlagen für Service- und Wartungsarbeiten
- Witterungsbeständige und Umweltfreundliche Materialien

Entwicklung von Prototypen und Sonderanfertigungen

Wir fertigen laufend Prototypen und Sonderanfertigungen für Einzelanlagen oder Anlagegruppen für schwierige Montagesituationen oder Spezielle Anforderungen an die Luftführung.

Kontaktieren Sie uns: info@silent-mode.com
"Stichwort Sonderanfertigung"

Schallschutz für Wärmetauscher

Wärmetauscher von Klimaanlagen können eine dauernde Quelle von Lärm sein. Unsere Schallhauben lösen dieses Problem.

Auch hier liegt unser Design Fokus bei den nachstehenden Kriterien:

Maximale Schallreduktion
Geringes Gewicht und Abmessung
Ungehinderter Zugang für Service und Wartungsarbeiten

~Schallreduktion bei Anlagen mit Vertikaler Luftführung

Labormessungen Einzelanlagen mit Doppellüfter.
Messung mit Norsonic 830 RTA Precision Sound Analyser Type 1 / CEL 284/2 Akustik Kalibrierung Type 1.

Messung mit BS3740 Technik

Test Raum: L 6m x B 16m x H 5m.

Durchschnittliche Schallreduktion = -25 dB(A).

Auswertung nach Hüllflächenverfahren und Hochrechnung auf die verschiedenen Schallhauben Dimensionen.

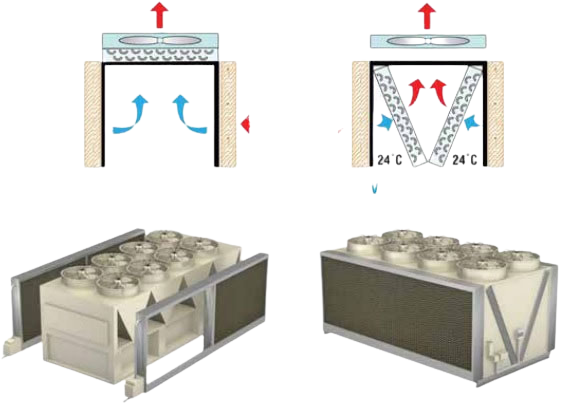

Verschiedene Prinzipien der Luftführung zur Verhinderung von Druck- (Leistungs-) Verlusten

Entscheidend für die Leistung von HVAC Anlagen ist der Luftdurchsatz, deshalb werden die Luftöffnungen (Lufteintritt / Luftaustritt) aufgrund der Herstellerangaben dimensioniert und die Schallhauben nach diesen Angaben gebaut.

Damit erreichen wir eine optimale Leistung der Anlagen bei einem flüsterleisen Betrieb und einem Druckverlust < 20 Pascal über die verschiedenen Anlagetype. Wir bieten vom kompletten Design bis zum Service alles aus einer Hand. Sollten Sie ein Projekt für die Planung oder ein Angebot für spezifische Anwendungen benötigen, ist es am einfachsten, wenn Sie den nachstehenden Schritten folgen.

Senden Sie uns Informationen zum Hersteller, Marke und Modell (exakte Bezeichnung) der Anlagen für die eine Schallhaube eingesetzt werden soll. Weitere Informationen zum Standort der Anlage und ein eventuell vorhandener Akustik Report sind hilfreich, werden aber in einer ersten Phase nicht benötigt.

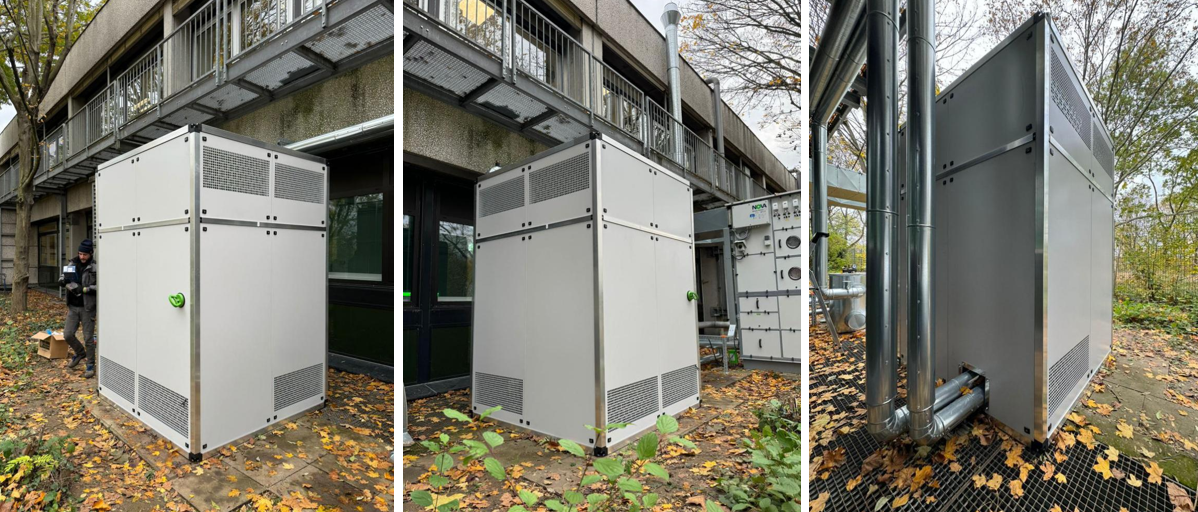

Vorteile bei Einsatz mit Kälteanlagen

Allseitig hohe Schallreduktion zwischen 20 bis 22 dB(A).

Geringere Kosten pro Anlage durch Teilung einer Haube mit mehren Anlagen

Beschattung der Anlage in den Sommermonaten kombiniert mit der thermischen Isolation erwärmt sich die Umgebungsluft der Verflüssiger geringer als bei nicht Beschattung. Damit bessere Energieeffizienz auch bei hohen Aussentemperaturen.

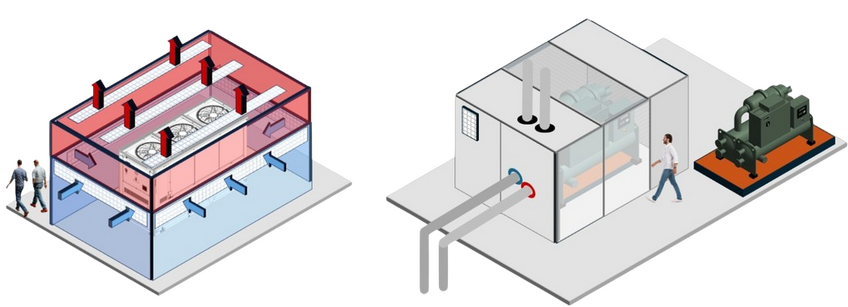

Kamineffekt der Schallkulisse – durch die Wegführung der warmen Abluft durch die Schallkulissen wird
die Abluft auf eine höhere Geschwindigkeit gebracht. Dadurch wird ein „Wärmestau“ vermieden der zur einer Verminderung der Anlageleistung führt oder im Sommer bei hohen Aussentemperaturen eine Hochdruckstörung provozieren kann.

Schutz der Anlagen vor Wettereinflüssen (Regen, Hagel, Schnee, Wind (direkter Wind auf den Ventilatoren kann zu Leistungsverlusten führen).

Uneingeschränkter Zugriff zu den Anlagen für Service und Wartungsarbeiten.

Mikro Kältemittellecks werden in dem begrenzten Raum der Schallhaube rasch erkannt. Durch einen K anal für die Sturmlüftung kann austretendes Kältemittel gezielt erfasst werden.

Umweltfreundliches Material.
Sämtlich Bestendteile der Schallhaube sind recyclebar.

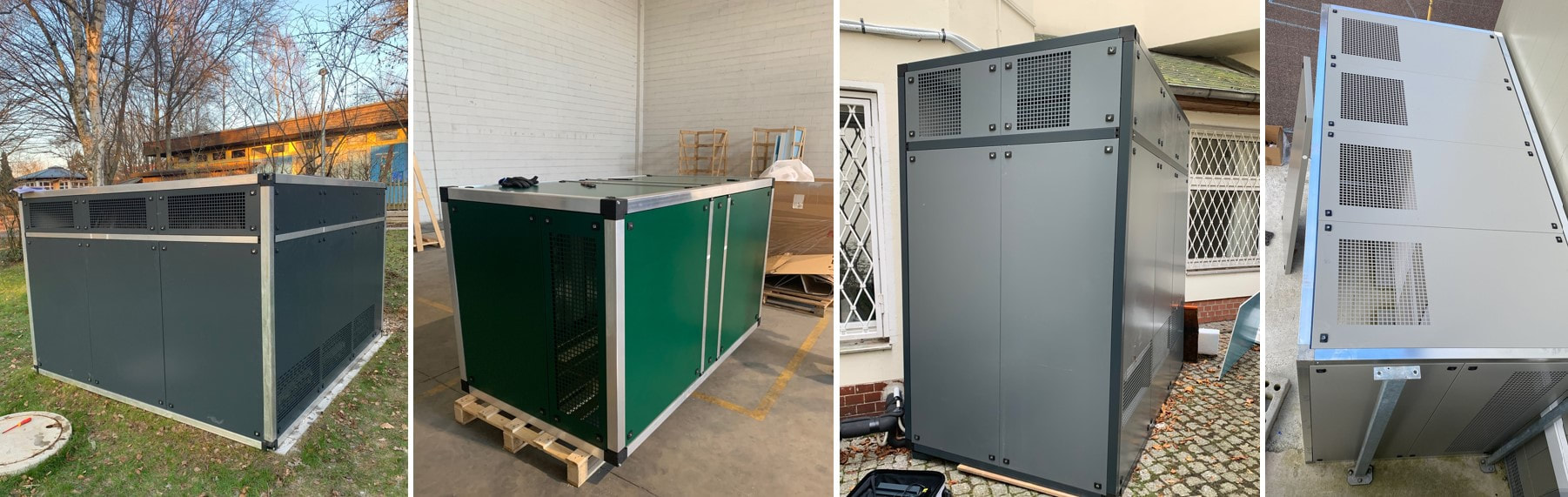

Schallhauben für die nachstehenden Anlagetypen und Anwendungen

VRV / VRF Anlagen aller Hersteller

Lärm durch Ventilatoren und Kompressoren mit Lärmspitzen kurz vor dem Abtauprozess und während der Abtauung beim Heizeinsatz. Bei Kühleinsatz Lärmspitzen bei hohen Aussentemperaturen. Beim Abstellen der Anlagen oder nach der Abtauung deutlich hörbares
Zischen durch die Kältemittel- und Oelrückführung.

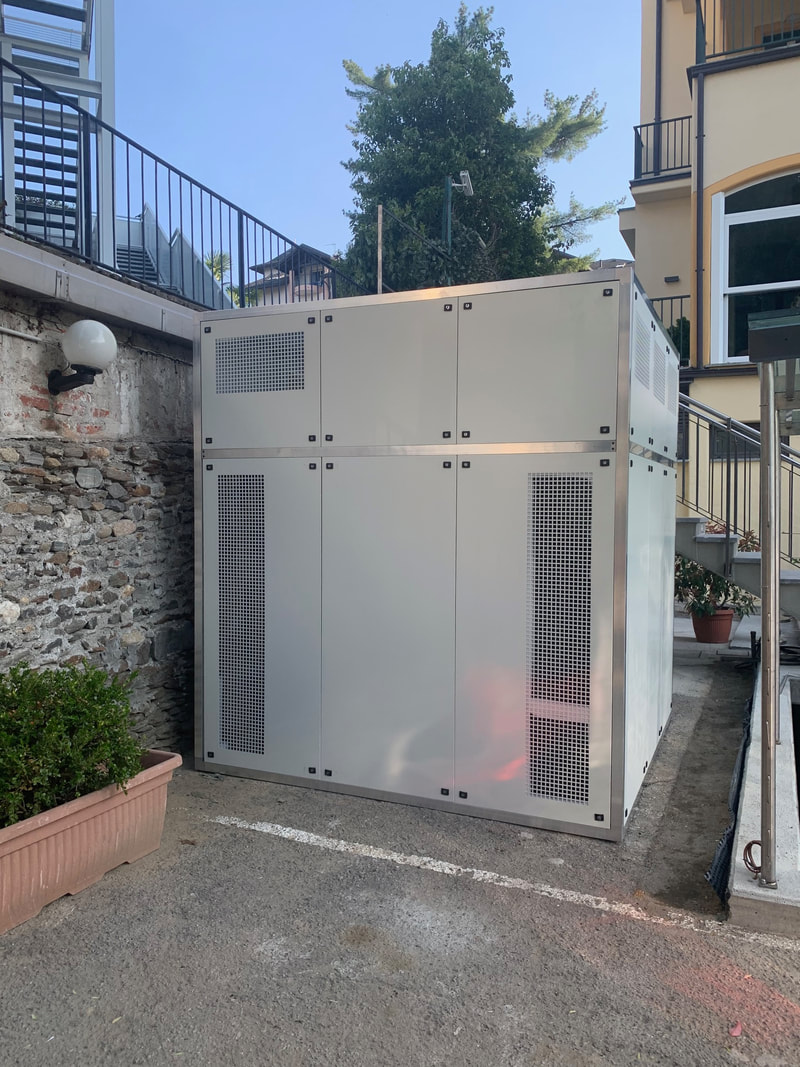

Klima-+ Kälteanlagen mit Vertikaler Luftführung

Lärm durch Ventilatoren und Kompressoren mit Lärmspitzen bei einem grossen Delta-T zwischen Aussentemperatur und der benötigten Kühl- respektive Kälteleistung. Abstellen der Anlagen mit einem starken zischen bei der Kältemittel- und Oelrückführung.

L/W Wärmepumpen und Gaswärmepumpen

Geräusche durch Umwälzpumpen, Ventilatoren und Kompressoren. Lärmspitzen bei hohen Minusgraden und Temperaturen zwischen 0 bis 5°C und hoher Luftfeuchtigkeit durch Enteisungszyklen in kurzen Abständen.

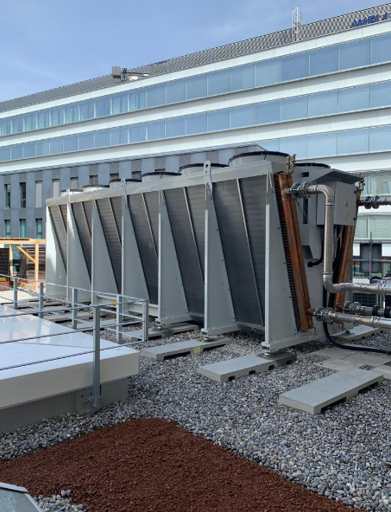

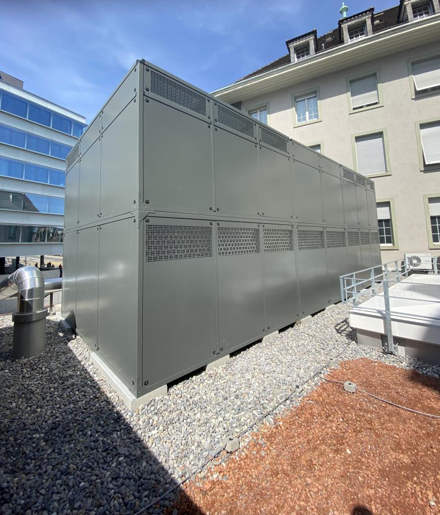

Von der Grobskizze in wenigen Schritten zur Einsatzfertigen Schallhaube

Schallhauben Windlastsicherung

Bei der Montage von Schallhauben auf Flachdächern müssen die Schallhauben vor Windlasten gesichert werden. Bei Hauben ab einer Höhe von 1,5 Metern ist die Windangriffsfläche sehr gross.

Es empfiehlt sich die Hauben auf Montagrahmen zu montieren. Die Hauben werden auf diesen mit dem Unterrahmen verbunden, die Füsse des Rahmens werden je nach Dachaufbau via Betonsockel oder Waschbetonplatten (Dicken von 10 cm) verschraubt. Ein zusätzliche Sicherung mit Ketten oder Seilen, die vom Dach mit dem Boden verbunden werden, empfiehlt sich zusätzlich.

Der Grundrahmen verfügt über in der Höhe verstellbare Füsse die ein Ausgleich von Unebenheiten auf dem Dach ermöglich.

Bild einer Anlage die ungenügend gegen Windlasten gesichert wurde nach einem Sommersturm

Im Fokus des Risikos stehen nicht nur Schäden an Anlagen und Bauten, Produktionsausfälle sondern auch Menschenleben.
