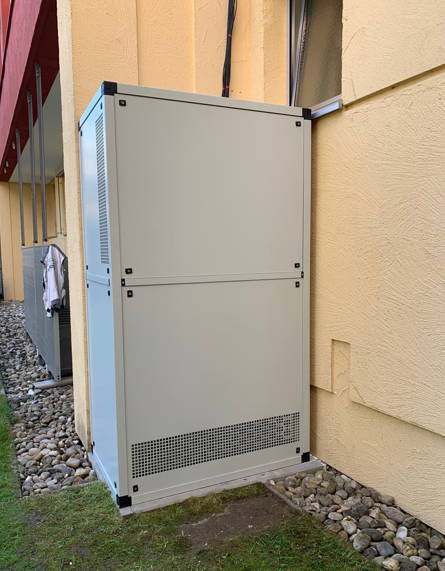

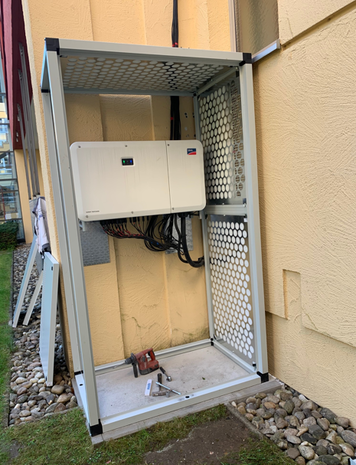

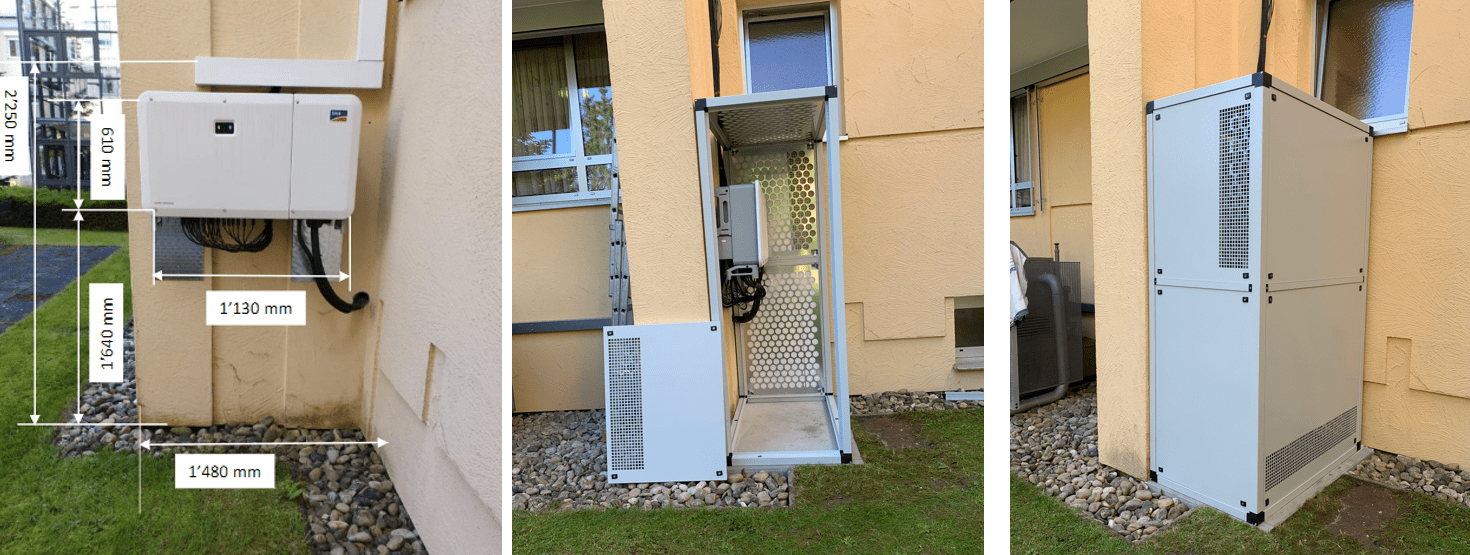

Ausgangslage Eine Zentralwechselrichter einer Photovoltaik mit Wandmontage von SMA der Marke Sunny Tripower sollte mit einem Schallschutz ausgerüstet werden. Die Anlage steht bei einem Altersheim im Saarland. Das Personal des Heimes das in einem, mit rund 3 Meter Abstand angrenzenden Bürotraktes arbeitet fühlte sich durch das Hochfrequenz Surren des Wechselrichters bei grosser Last gestört. Der Wechselrichter ist mit einem Bodenabstand von 1’640 mm an der Wand montiert. Für die Schallhaube wurde eine Grobskizze entworfen und dann gleich in der geplanten Form produziert. Die Schallhaube wurde auf einem Betonfundament montiert und geht vom Boden bis in eine Höhe von 2’400 mm. Die Schallhaube hat rund um die Anlage Servicetüren, die einen ungehinderten Zugang für Wartungs- und Service-Arbeiten ermöglichen. Die Zufuhr von Frischluft und die Abfuhr der Warmluft ist über entsprechende Lüftungsöffnungen sichergestellt. Dies im unteren Bereich für die Zufuhr von Kalter Frischluft und im Oberen Bereich seitlich für die Abfuhr physikalisch leichtere Warmluft damit wird erfolgt die Kühlung des Wechselrichters in der Einhausung ohne zusätzlichen Energiebedarf. Schallhauben Konzept Das Grundgerüst der Schallhaube ist ein Aluminium-Steckprofilrahmen, in diesen Profilrahmen werden die Servicetüren rund um die Anlage integriert. Die Servicetüren basieren auf Aluminiumpaneelen mit einer Stärke von 1.5 mm mit innenliegender 40 mm Dicker Isolation aus Stratocell® Whisper, das Material weist mit die besten, im Markt erhältlichen, schallabsorbierenden Eigenschaften auf. Die Isolation ist zudem durch Lochbleche mechanisch gesichert. Durch das Entfernen der Lochbleche kann die Isolation auch jederzeit einfach ausgebaut werden und falls nötig mit einem Hochdruckreiniger abgespritzt werden. Da der laminierte Polyethylen-Schaum Geräusche absorbiert und nicht reflektiert, war das Material ideal für dieses Projekt. Die Isolation ist zudem Feuchtebeständig, baut keinen Schimmel auf, kann mit dem Hochdruckreiniger abgespült werden und entspricht der Brandschutzklasse: B-S2-d0 (schwer entflammbar). Die Schallhauben hat die nachstehende Dimension: 2’400 x 1’350 x 960 mm (H x L x T) bei einem Gewicht von 160 kg. Die Schallhaube wurde auf Kundenwunsch in der RAL Farbe 7047 Pulverbeschichtet. Die Schallhaube wurde mit M8 Bodenacker im Betonfundament gesichert, um auch bei starken Windböen sicher zu stehen. Neben dem Schallschutz um rund 20 dB(A) ist der Wechselrichter nun auch vor Wettereinflüssen, Fremdzugriffen und vor Atmosphärischer Verschmutzung geschützt. Unser Dank für den Auftrag an Herr Recktenwald (Stuckateur Meister Betrieb in Sulzbach). Mehr von uns: www.silent-mode.com
