Ausgangslage

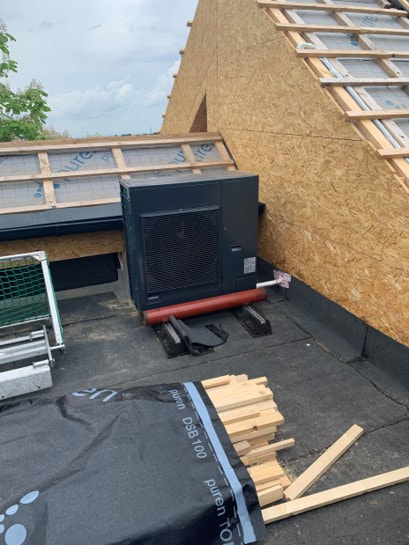

Auf einem Zwischendach zwischen zwei Einfamilienhäusern in der Nähe von Frankfurt wurde eine Panasonic Mini VRF Anlage der Modelreihe U-5LE2E8 aufgebaut.

Die Anlage hat die nachstehenden Masse 980 x 370x 996 (+ 200 Schwingungsdämpfer) mm (B x T x H).

Die Anlage hat auf maximaler Leistung ein Luftvolumen von 4'320 m3/h, die statische Pressung der des Ventilators beläuft sich auf rund 15 bis 20 Pascal. Wir gingen bei der Planung der Schallhauben von einer statischen Pressung < 15 Pascal aus.

Mittels der Schallhaube wird der Geräuschpegel zur Nachbarschaft, das nächste Fenster liegt in rund 7 Meter Distanz zu Schallhaube reduziert werden.

Wir gingen bei der Planung der Schallhauben von einer statischen Pressung < 15 Pascal aus.

Schallhauben Konzept
Die Lufteintritt erfolgt hinten seitlich (Verflüssigerseite zum Dach). Damit erreichen wir eine gleichmässige Luft Anströmung des Verflüssigers ohne das durch eine zu starke Luftumlenkung ein Druckverlust entsteht.

Der Luftaustritt erfolgt seitlich vorne (Ventilatorseite) Links Vorne. Hier wurde zusätzlich ein Deflektorblech bei Luftaustritt montiert das die Luftaustrittsgeschwindigkeit von 1.4 Meter/sec. weiter dämmt.

Damit erreichen wir ein kontinuierliches Abfliessen der Abluft, ohne dass ein Luftkurzschluss entsteht. Mit einer Luftaustrittsgeschwindigkeit von rund 1.4 Meter/sec. wird auch kaum Schall über den Luftaustritt übertragen.

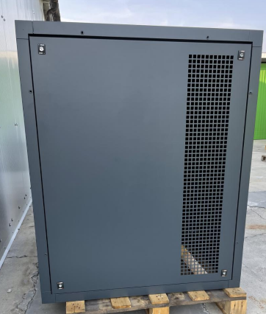

Das Grundgerüst der Schallhaube basiert auf Aluminium Systemprofilen die den Vorteil eines geringen Gewichts bei der Dachmontage haben. In die Grundstruktur werden auf der Rückseite der Schallhaube Gitter für den Lufteintritt eingebaut.

Rund um die Anlage sowie auch im Dach wurden Aluminium Bleche als leicht zu öffnende Servicetüren mit einer Stärke von 1.5 mm mit innenliegender 50 mm Isolation aus geschlossenzelligen, halbsteifen und schallabsorbierenden Polyethylen Schaumstoffplatten (Stratocell Whisper) eingebaut. Durch die schallabsorbierenden Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle bei HVAC Anlagen.

Die Isolation ist UV- und Wasserbeständig und nicht brennbar. Die Isolation baut keine Bakterien oder Pilze auf. Und weist eine Starke Schalldämmung über sämtlich Frequenzbänder auf. Damit verhindern wir Maskierungseffekte die oft bei der Elimination von Hochfrequenz Schallbändern auftreten und eine Erhöhung der Tonalität des Kompressor Schalls nach sich ziehen.

Die Isolation hat zudem ein geringes Gewicht und erhöht das Gewicht der Servicetüren kaum.

Schallhauben-Dimensionen

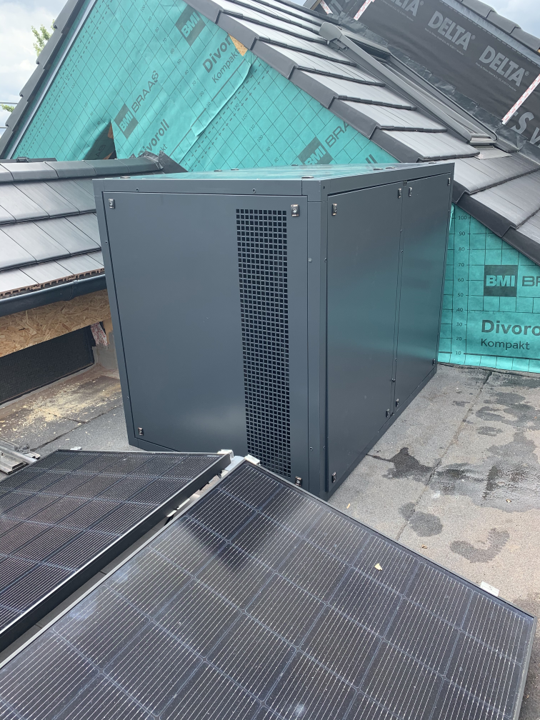

Die Schallhaube weist die nachstehenden Masse auf: 1'700 x 1'300 x 1’100mm (B x H x T) / Gewicht inklusive Servicetüren 127 kg. Die Schallhaube ist komplett aus Aluminium gefertigt und wurde nachträglich in der RAL Farbe 7016 Pulverbeschichtet um diese an die Farbe des Daches anzupassen.

Der maximale Luftdurchsatz beträgt 6’200m3/h, das maximale Luftvolumen der Anlage liegt bei 4’320m3/h damit kann die Anlagen trotz Schalldämmung ohne Leistungsverluste betrieben werden.

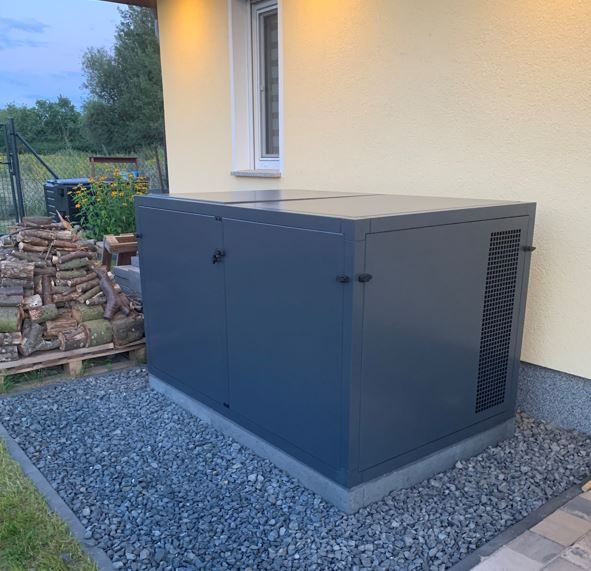

Die Wärmepumpe weist die folgenden Masse auf.
1’100 x 449 x 765 mm (L x B x H),

Der Luftdurchsatz der Schallhaube liegt bei rund 5’400 m3/h, Auf höchster Inverter-Leistungsstufe hat die Anlage ein Luftvolumen von 4'800 m3/h damit kann die Wärmepumpe mit der Schallhaube ohne Leistungsverluste betrieben werden.

Schallhauben Konzept
Aluminiurahmen Konstruktion zur Aufnahme der Gitter für den Lufteintritt und Luftaustritt und die Integration von Schallisolierten Servicetüren rund um die Anlage.

Die Grundkonstruktion hat ist eine Sondergrösse und hat die nachstehenden Masse:  1‘700 x 1‘079 x 1’000 mm L x B x H.

Die Lufteintrittsgitter liegen Hinten seitlich rechts und links parallel zur Hauswand während der Luftaustritt vorne Seitlich rechts und links wiederum parallel zu Hauswand geführt wird. Die Trennung der Zuluft (Warmluft) und der Abluft (Kaltluft) erfolgt in der Mitte der Schallhaube durch ein Transnormblech.
Dies ergibt die nachstehenden freien Flächen:

Lufteintritt = 0.67 m2
Luftaustritt = 0.67 m2

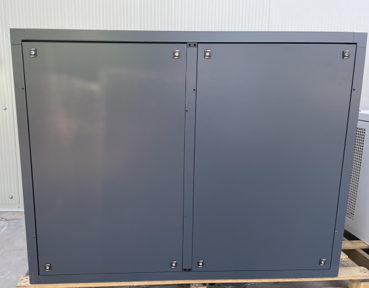

Rund um die Anlagen wurden Servicetüren mit innenliegender 50 mm Dicker Schallisolation integriert.
Diese Servicetüren sind mit Schnellverschlüssen ausgerüstet die sich einfach von einer Person ausbauen lassen. Damit sichern wir einen ungehinderten Zugang für Service- und Wartungsarbeiten. Das Isolationsmaterial bietet ein hohe Schallisolation über das ganze Frequenzspektrum und ist zudem Wasser- und UV Resistent und baut keine Bakterien und Pilze auf. Die Isolation entsprich zudem der höchsten Brandsicherheitsklasse. Die Isolation hat zusätzlich die Funktion von Thermischer Isolation.

Die Schallhaube ist komplett aus Aluminium gebaut und wurde anschliessend in der vom Kunden gewünschten RAL Farbe 7024 (Graphitgrau) Pulverbeschichtet.

Vorteile

Allseitig hohe Schallreduktion zwischen 18 bis 20 dB(A).

Windschutz- kombiniert mit der thermischen Isolation hält sich die Wärme in der Schallhaube und die Verflüssiger und Ventilatoren sind von direkt auftretendem Wind geschützt.

Schutz der Anlagen vor Wettereinflüssen (Regen, Hagel, Schnee, Wind (direkter Wind auf den Ventilatoren kann zu Leistungsverlusten führen).

Uneingeschränkter Zugriff zu den Anlagen für Service und Wartungsarbeiten.

Umweltfreundliches Material.
Sämtlich Bestendteile der Schallhaube sind recyclebar.

Freie Wahl der RAL Farbe ermöglicht eine Anpassung an die Umgebung

Schallreduktion- Einhausung der gesamten Anlage inkl. Maschinenraum:  ca. 18 – 20 dB(A)

Druckverlust, Rund 20 Pascal (Statische Pressung der Ventilatoren rund 50 Pascal) Das heisst die Anlageleistung wird nicht reduziert.
