Schallschutz für Wärmepumpen und Klimaanlagen für den Privatbereich
Schallhauben für Heizungs-Wärmepumpen, Pool-Wärmepumpen, Klimageräte, Mini VRF/VRV Anlagen in Split und Kompaktausführungen
Auf einen flüsterleisen Betrieb Ihrer Anlagen und eine gute Nachbarschaft auch bei verdichteter Bauweise!
Auf einen flüsterleisen Betrieb Ihrer Anlagen und eine gute Nachbarschaft auch bei verdichteter Bauweise!
Lärmemissionen von Klimaanlagen- und Wärmepumpen
Grundsätzlich werden Schallwerte von Wärmepumpen und Klimaanlagen in den Testlabors auf einer fest eingestellten Frequenz gemessen um den Konsumenten einen Hinweis auf die Schallwerte beim Vergleich von verschiedenen Produkten zu geben.
Diese Test berücksichtigen nicht die verschiedenen Betriebszustände einer Wärmepumpe oder Klimaanlage in der Folge wird im Praxisbetrieb meist stärker Empfunden, als dies die publizierten Schallwerte der Hersteller vermuten lassen.

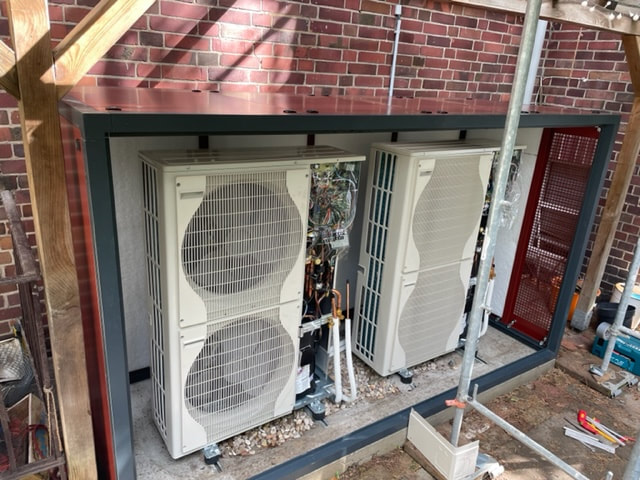

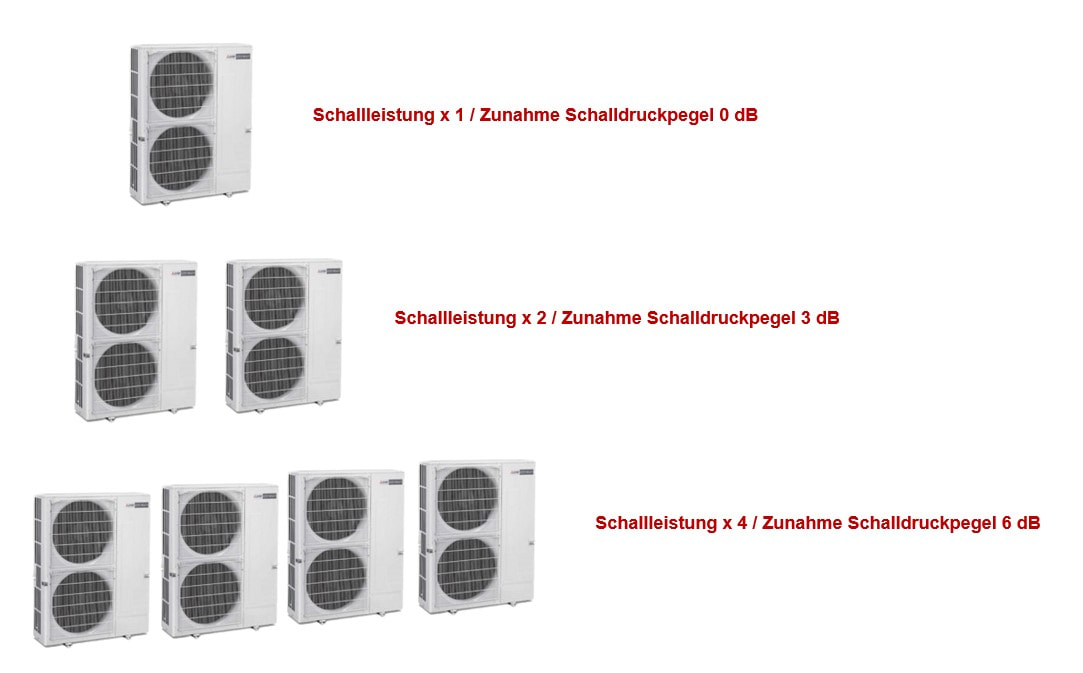

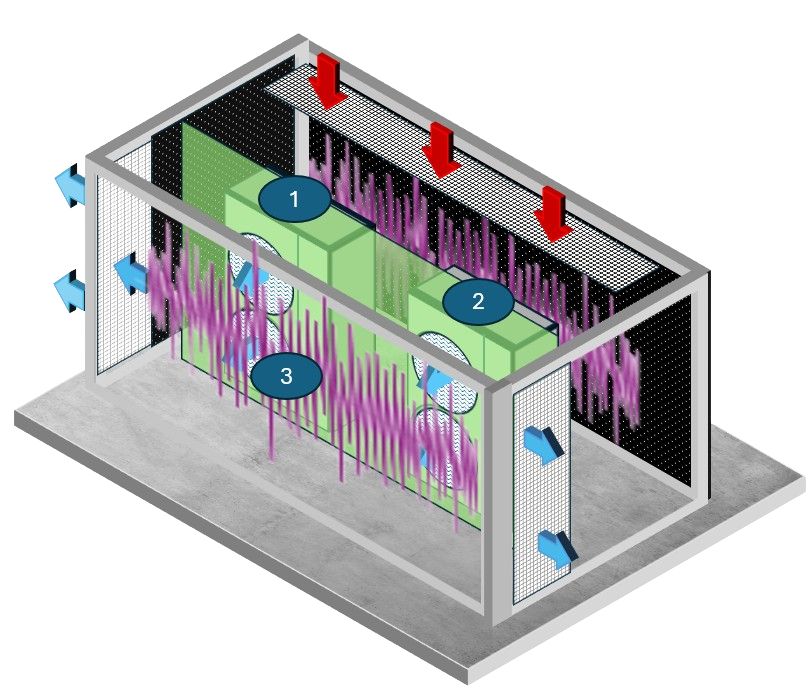

Bei Wärmepumpen und Klimaanlagen im Bereich von Einfamilienhäusern und kleineren Mehrfamilienhäusern sind die Lärmquellen die nachstehend: Kompressor im relativ niedrigem Leistungsbereich aber modulierend deshalb als störend empfunden, Ventilatoren mit wechselnder Drehzahl und nicht zuletzt des Verdampfers. Das Zusammenspiel dieser Komponenten bildet das Lärmspektrum von Wärmepumpen und nicht eine singuläre Frequenz.
Als stark störend wird in diesem Zusammenhang die Geräuschkulisse kurz vor dem Enteisungszyklus bei Wärmepumpen empfunden (Brummen). Dies wird durch einen starken Druckverlust auf dem Verdampfer, der durch zufrierende Lamellen entsteht ausgelöst, da für die Kompensation des Druckverlustes die Drehzahl des/der Ventilators(en) erhöht wird und auch der Kompressor auf höchster Leistung arbeitet.
Diese ganze Überlagerung von Frequenzen spielt sich hier in Frequenzbereich > 60 Hz ab. Zudem wir die Tonhaltigkeit, die bei einer A-Schallbewertung mit einem Aufschlag zwischen 5 und 7 dB(A) zu Buche schlägt, durch den Einsatz einer Schallhaube komplett eliminiert. Messresultate die mit einem Kompressor oder einem Lüfter gemacht werden bilden dieses Zusammenspiel der Schallpegel einer Wärmepumpe oder Klimaanlage nicht ab und Berücksichtigen insbesondere nicht die Geräuschkulisse von Anlagen in verschiedenen Betriebszuständen.
Bei einer Schallhaube ist deshalb besonders darauf zu achten, das durch die Ausschaltung von Einzelfrequenzen andere Frequenzbereich nicht stärker hörbar werden, sogenannte Maskierungseffekte. Dies erfolgt bei unseren Schallhauben durch 3 Akustische Prinzipien: Schallisolation, Schallabsorption und Verhinderung von Schallreflexion. Dies ist ein Zusammenspiel der Innenisolation der Schallhaube, der Luftumlenkung von 90° zum Brechen von Luftschwingungen (Wandlung in Energie) und durch den geschlossen Raum der Schallhaube. So können wir eine Schallreduktion über das ganze Frequenzband von 63 bis 8'000 Hz von 17 bis 21 dB(A) auf eine Distanz von 1 Meter allseitig garantieren, bei Labormessungen erreichen wir auch bis zu -25 dB(A).

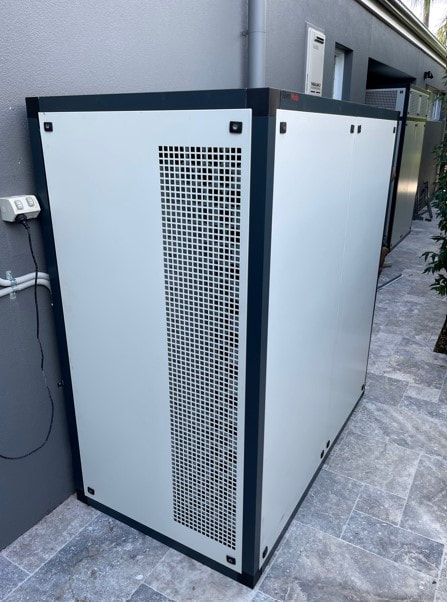

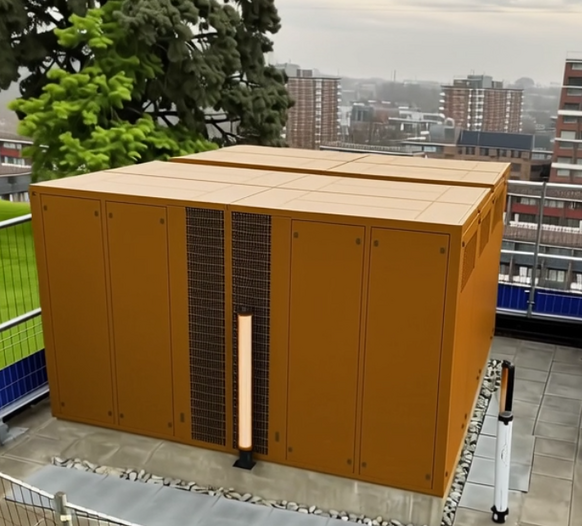

Die ganzen Akustischen Prinzipien wenden wir übrigens auch bei dem Bau von Grossschallhauben für Wärmepumpen, Klima- und Kälteanlagen mit Leistungen von mehreren 100 kW an.
Diese Test berücksichtigen nicht die verschiedenen Betriebszustände einer Wärmepumpe oder Klimaanlage in der Folge wird im Praxisbetrieb meist stärker Empfunden, als dies die publizierten Schallwerte der Hersteller vermuten lassen.
Bei Wärmepumpen und Klimaanlagen im Bereich von Einfamilienhäusern und kleineren Mehrfamilienhäusern sind die Lärmquellen die nachstehend: Kompressor im relativ niedrigem Leistungsbereich aber modulierend deshalb als störend empfunden, Ventilatoren mit wechselnder Drehzahl und nicht zuletzt des Verdampfers. Das Zusammenspiel dieser Komponenten bildet das Lärmspektrum von Wärmepumpen und nicht eine singuläre Frequenz.
Als stark störend wird in diesem Zusammenhang die Geräuschkulisse kurz vor dem Enteisungszyklus bei Wärmepumpen empfunden (Brummen). Dies wird durch einen starken Druckverlust auf dem Verdampfer, der durch zufrierende Lamellen entsteht ausgelöst, da für die Kompensation des Druckverlustes die Drehzahl des/der Ventilators(en) erhöht wird und auch der Kompressor auf höchster Leistung arbeitet.
Diese ganze Überlagerung von Frequenzen spielt sich hier in Frequenzbereich > 60 Hz ab. Zudem wir die Tonhaltigkeit, die bei einer A-Schallbewertung mit einem Aufschlag zwischen 5 und 7 dB(A) zu Buche schlägt, durch den Einsatz einer Schallhaube komplett eliminiert. Messresultate die mit einem Kompressor oder einem Lüfter gemacht werden bilden dieses Zusammenspiel der Schallpegel einer Wärmepumpe oder Klimaanlage nicht ab und Berücksichtigen insbesondere nicht die Geräuschkulisse von Anlagen in verschiedenen Betriebszuständen.
Bei einer Schallhaube ist deshalb besonders darauf zu achten, das durch die Ausschaltung von Einzelfrequenzen andere Frequenzbereich nicht stärker hörbar werden, sogenannte Maskierungseffekte. Dies erfolgt bei unseren Schallhauben durch 3 Akustische Prinzipien: Schallisolation, Schallabsorption und Verhinderung von Schallreflexion. Dies ist ein Zusammenspiel der Innenisolation der Schallhaube, der Luftumlenkung von 90° zum Brechen von Luftschwingungen (Wandlung in Energie) und durch den geschlossen Raum der Schallhaube. So können wir eine Schallreduktion über das ganze Frequenzband von 63 bis 8'000 Hz von 17 bis 21 dB(A) auf eine Distanz von 1 Meter allseitig garantieren, bei Labormessungen erreichen wir auch bis zu -25 dB(A).
Die ganzen Akustischen Prinzipien wenden wir übrigens auch bei dem Bau von Grossschallhauben für Wärmepumpen, Klima- und Kälteanlagen mit Leistungen von mehreren 100 kW an.
|

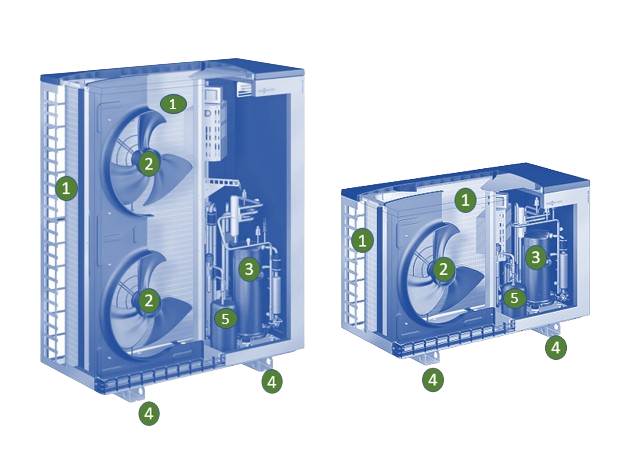

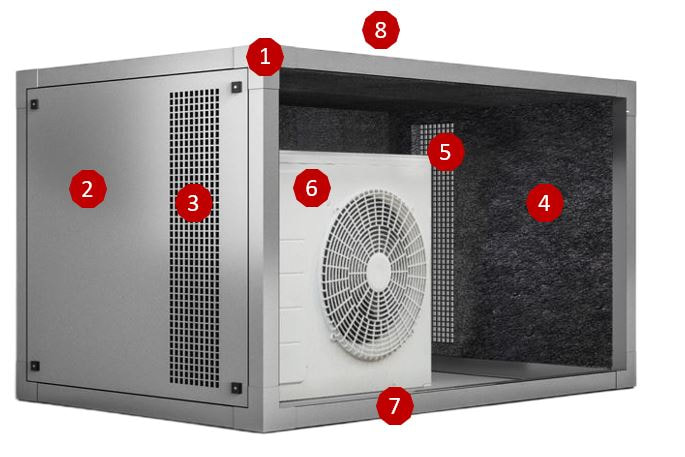

Hauptlärmquellen
1 ) Verdampfer (je nach Model auch über die Ecke) 2 ) Ventilatoren (Axial oder Radial) 3 ) Kompressoren (je nach Model auch Mehrstufig) 4 ) Anlagelagerung (Quelle von Körperschall) 5 ) Verflüssiger Weitere Lärmquellen sind unsachgemäss verlegte Rohrleitungen insbesondere Kälteleitungen und Wasserführende Leitung die nicht Vibrationsentkoppeln oder mit Dellen montiert wurden. Dellen in Kälteleitungen können zu einem Pfeifenden Ton im Betrieb führen. |

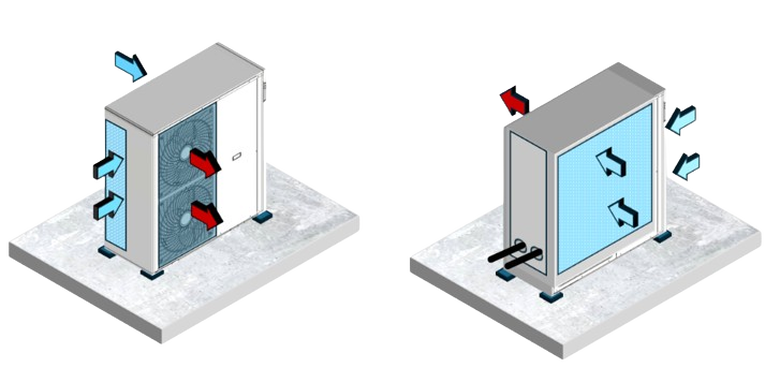

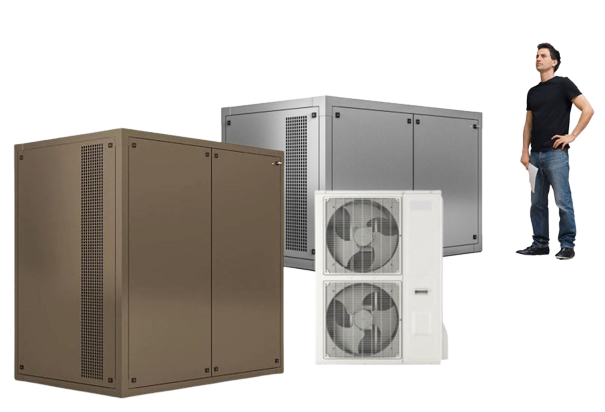

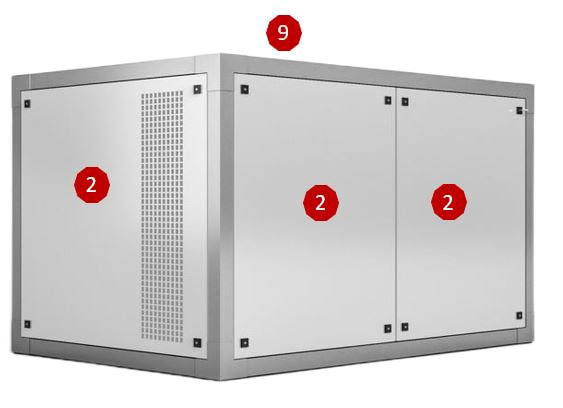

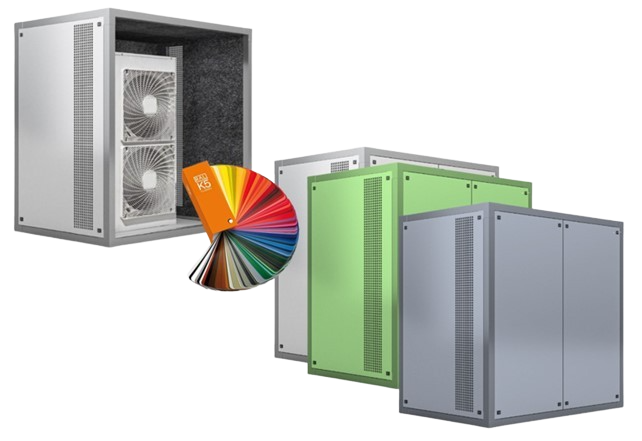

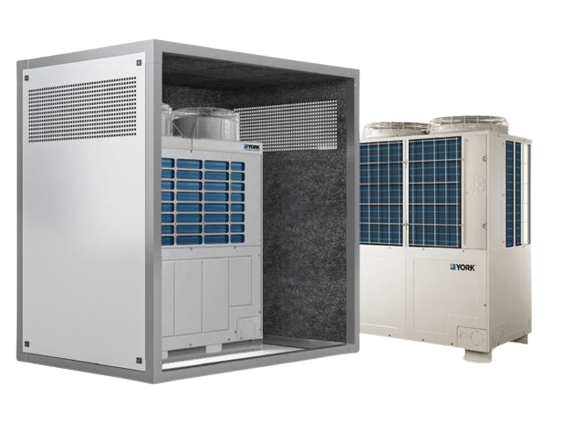

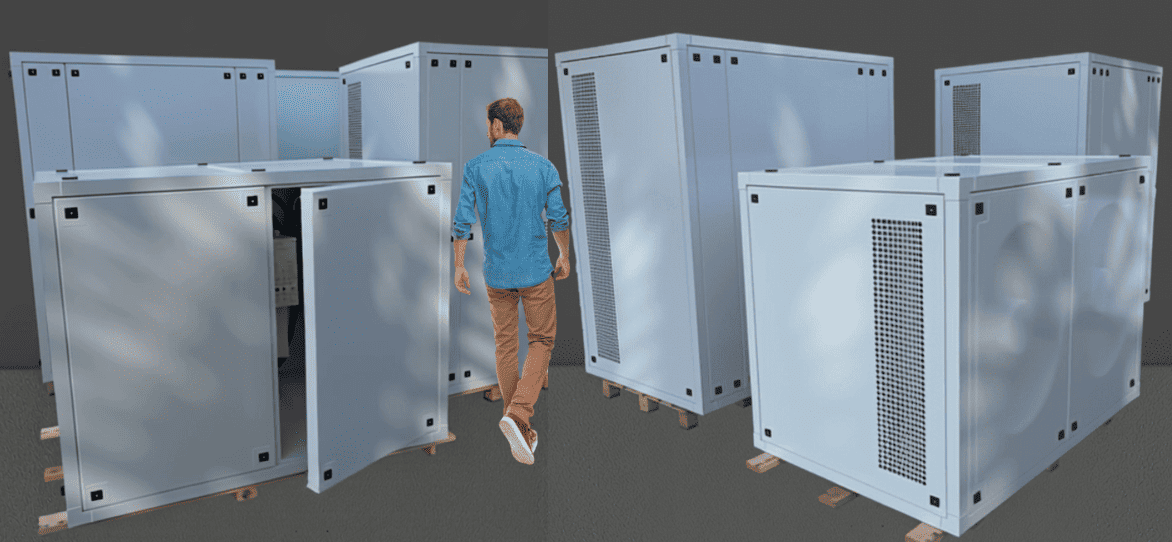

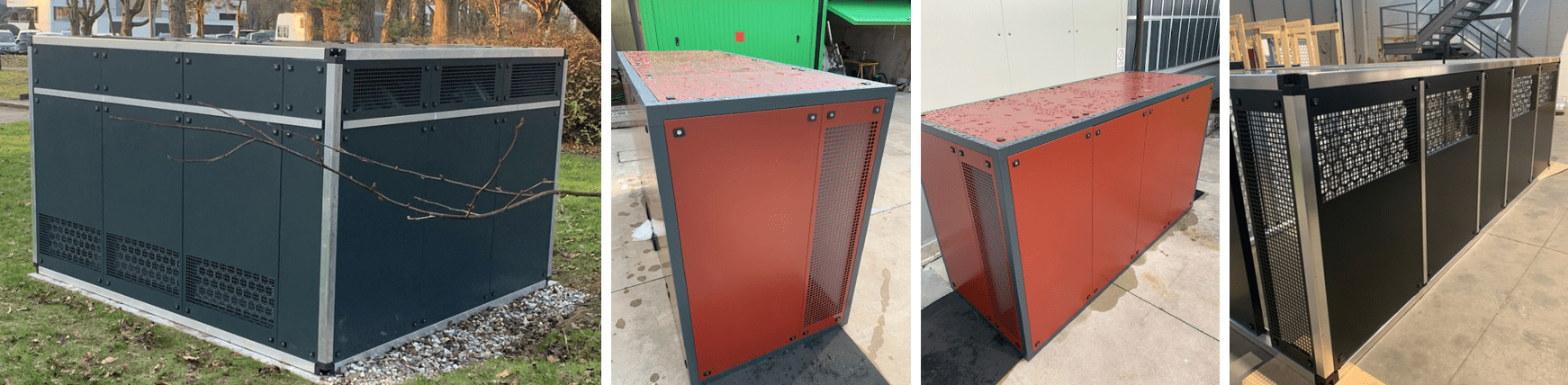

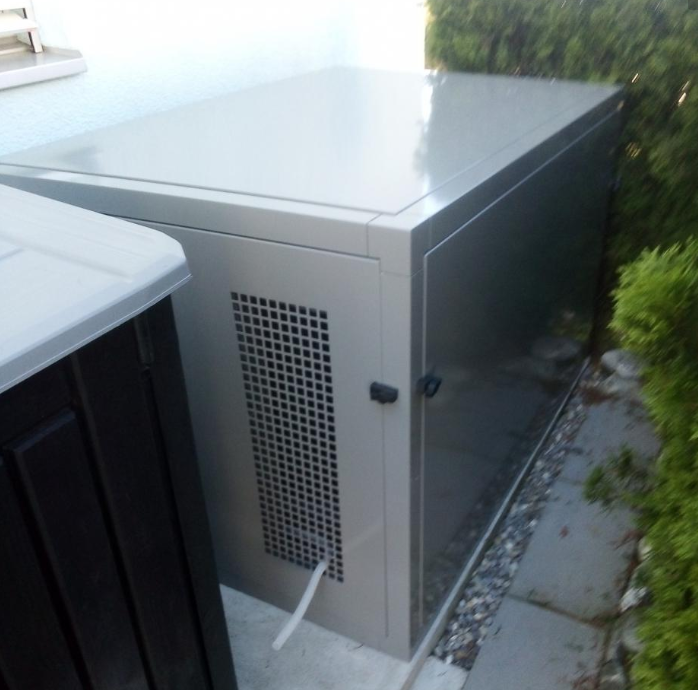

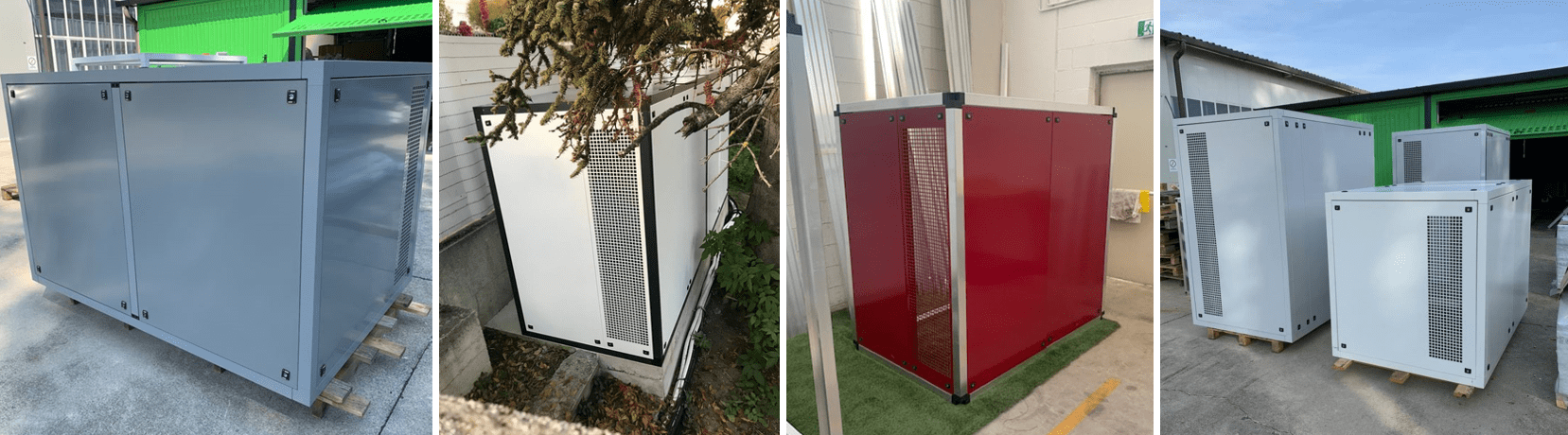

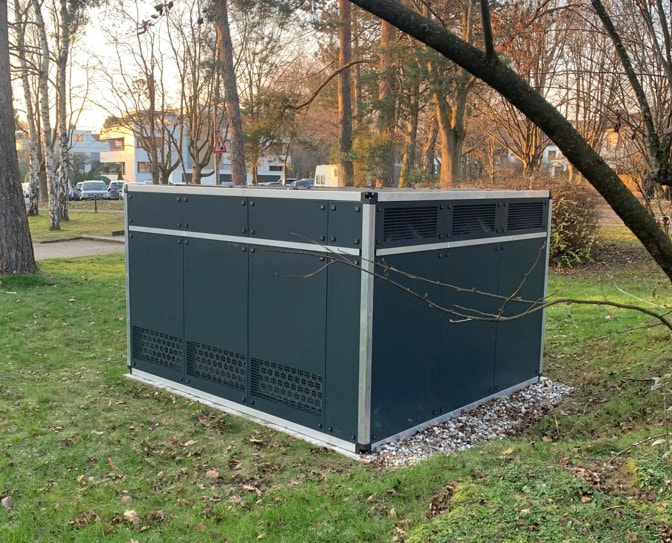

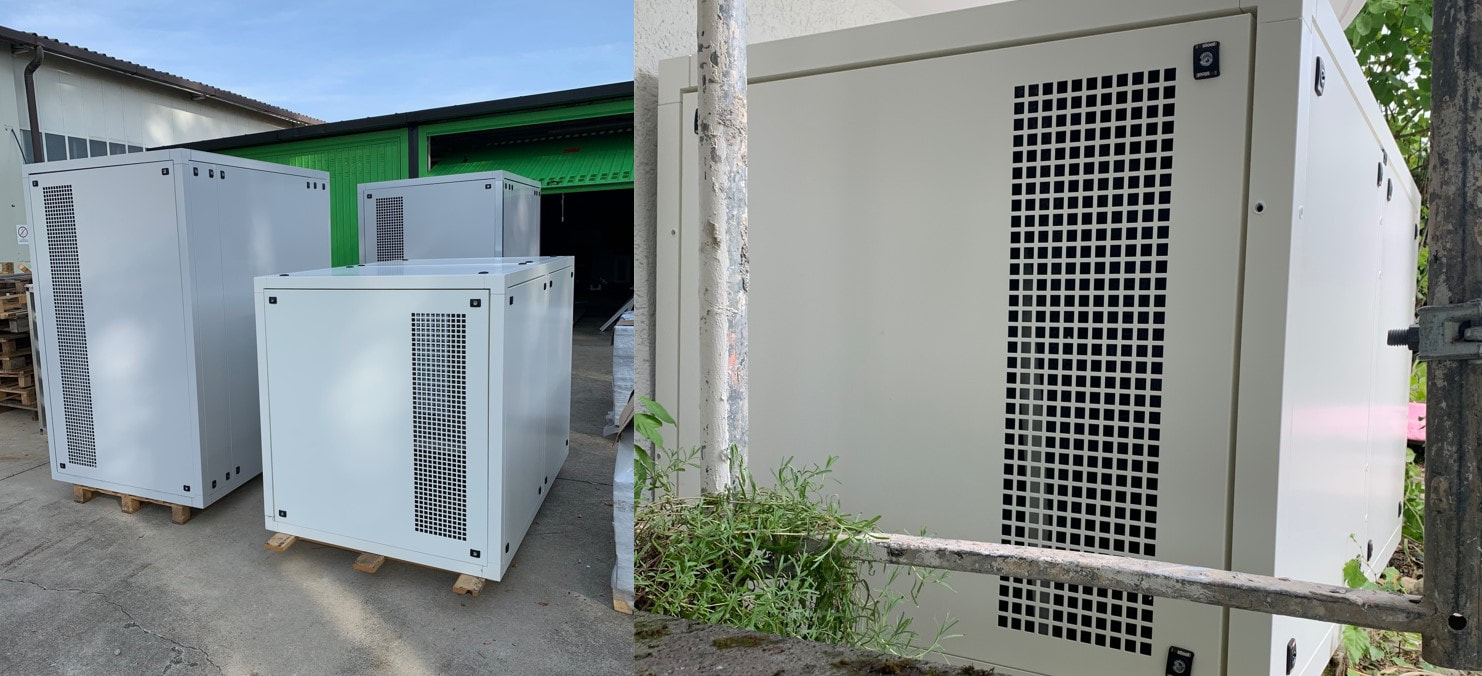

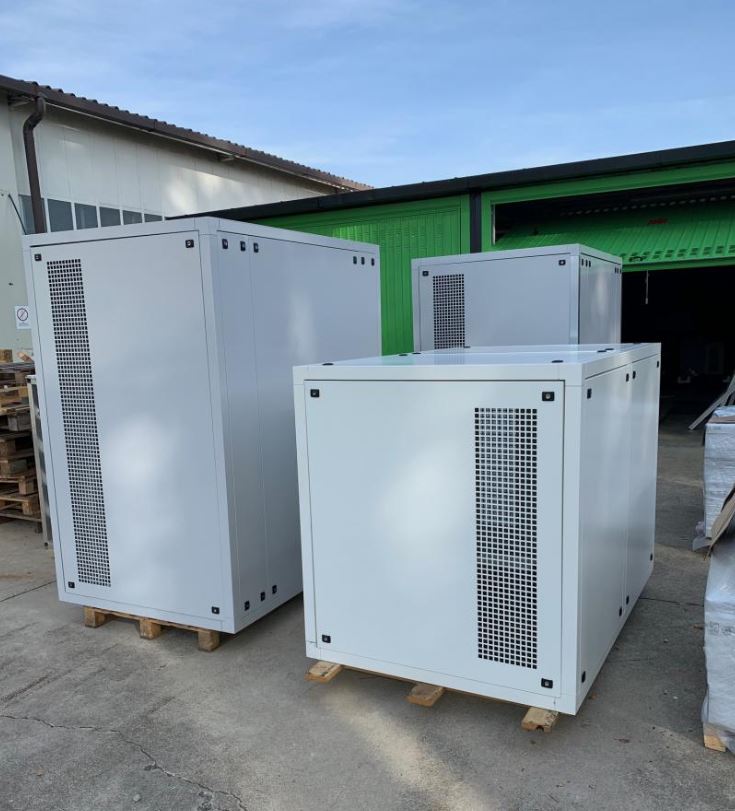

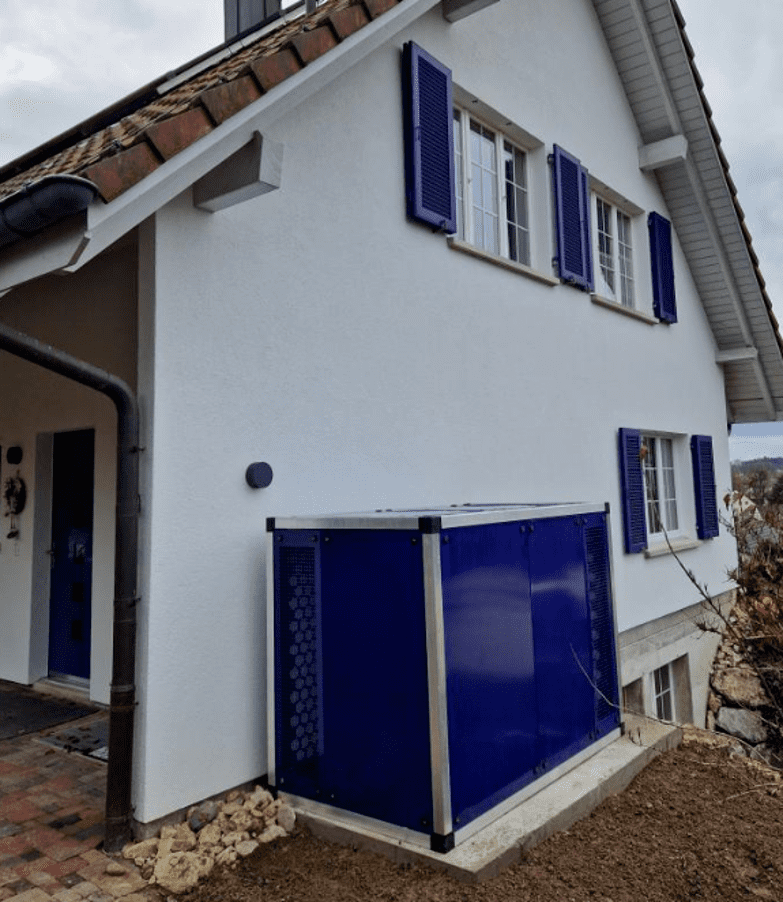

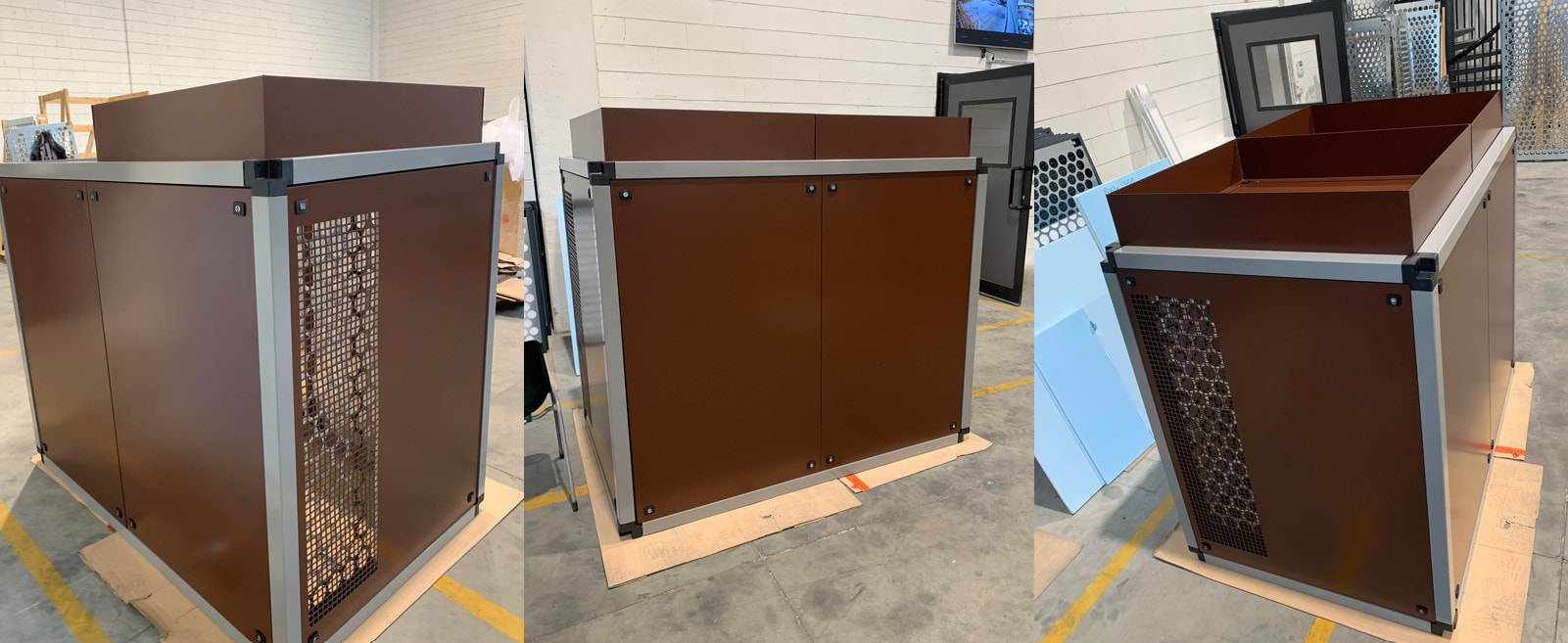

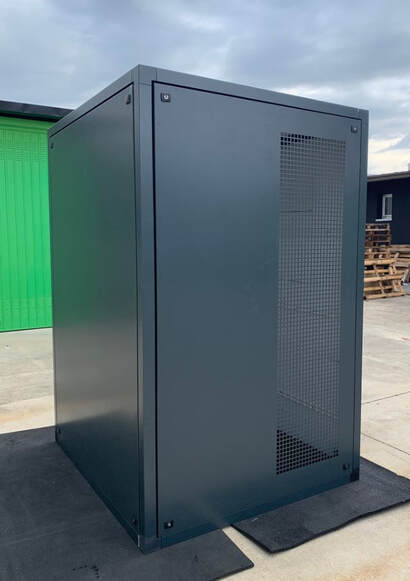

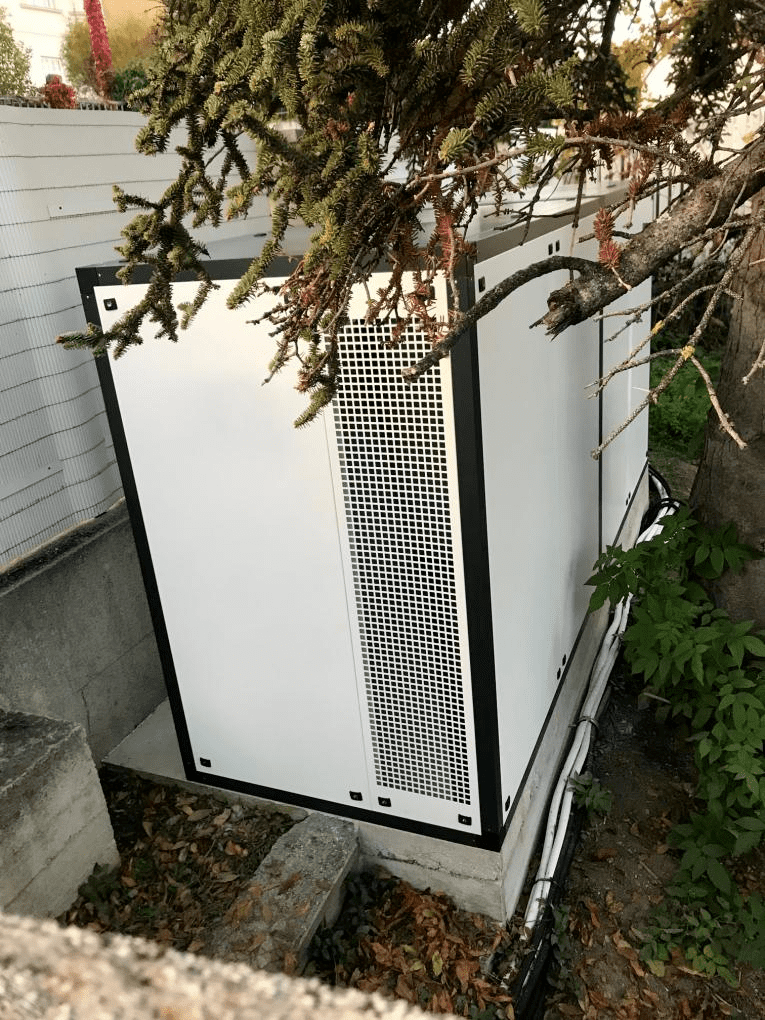

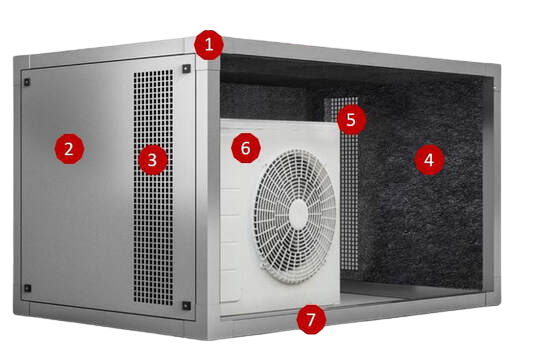

Schallhauben für Anlagen mit Horizontaler Luftführung

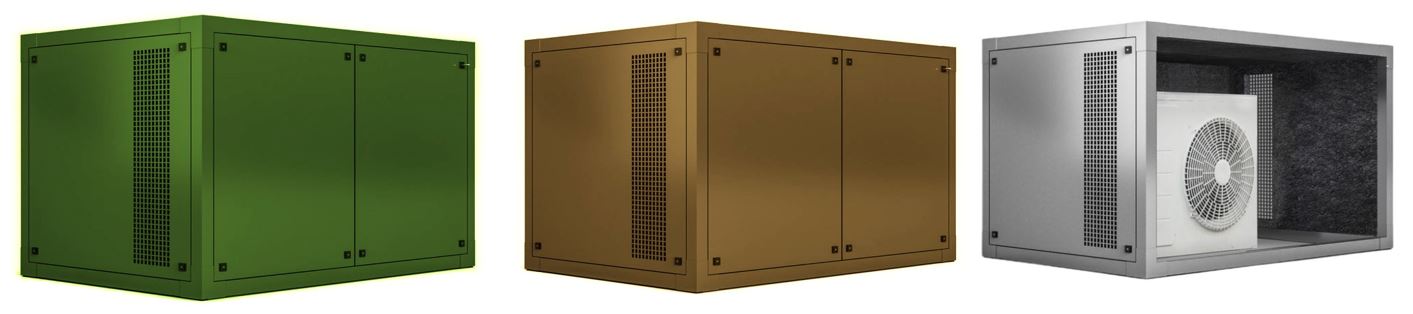

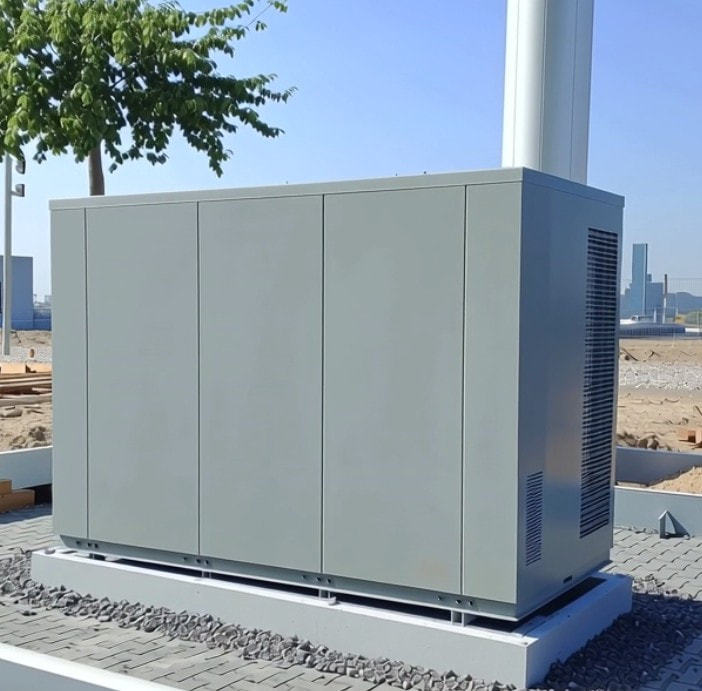

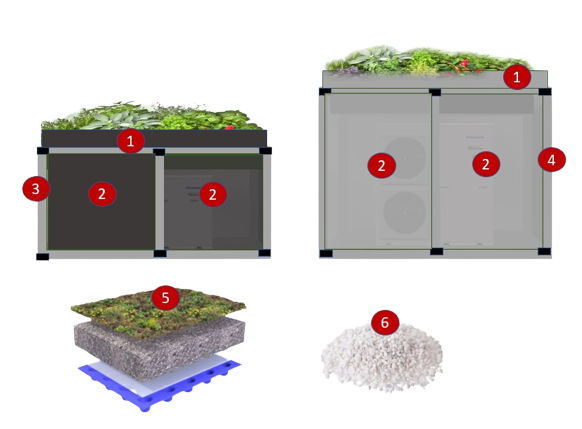

Unsere Schallhauben bieten eine einfache, aber effektive Lösung, um den Lärm von Wärmepumpen, Klima- und VRF/VRV- Anlagen mit Horizontaler Luftführung zu reduzieren und gleichzeitig deren Ästhetik und Sicherheit zu verbessern.
Geräuschunterdrückung bis -20 dB (A) ohne Effizienzverluste, durch Schallisolation, Schallabsorption, Verhinderung von Schall Reflexion.
Schutz vor Umwelteinflüssen und unbefugtem Zugriff inklusive.
Gehäuse für Neuanlagen und Nachrüstung bestehender Anlagen.

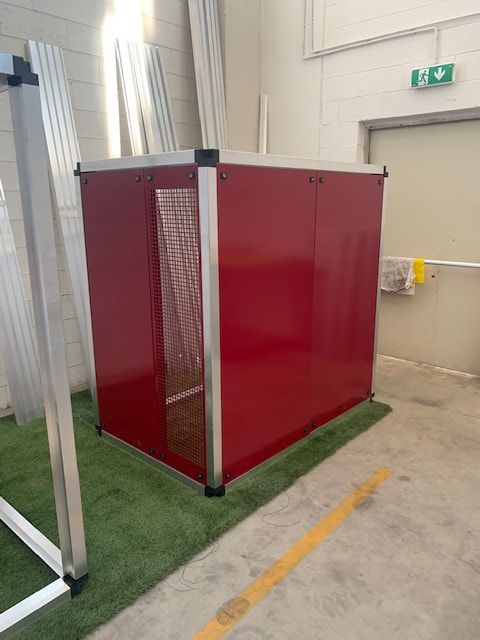

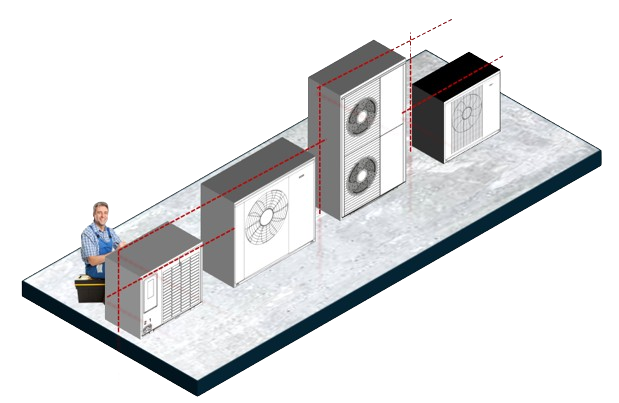

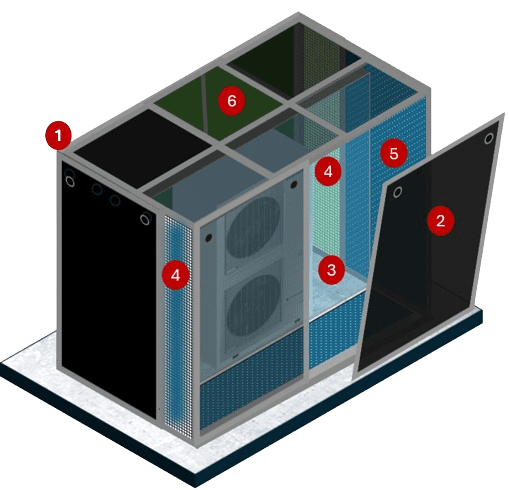

Anpassbar an jede System-Grösse und Installationssituationen für Anlagen mit Einzelventilator und Doppelventilator.
Geräuschunterdrückung bis -20 dB (A) ohne Effizienzverluste, durch Schallisolation, Schallabsorption, Verhinderung von Schall Reflexion.
Schutz vor Umwelteinflüssen und unbefugtem Zugriff inklusive.
Gehäuse für Neuanlagen und Nachrüstung bestehender Anlagen.
Anpassbar an jede System-Grösse und Installationssituationen für Anlagen mit Einzelventilator und Doppelventilator.

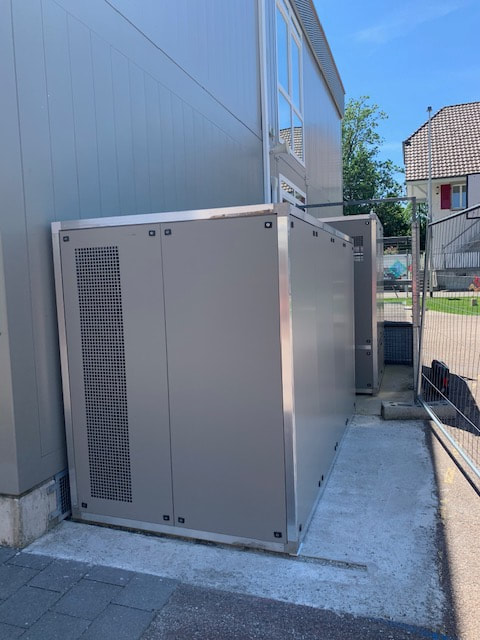

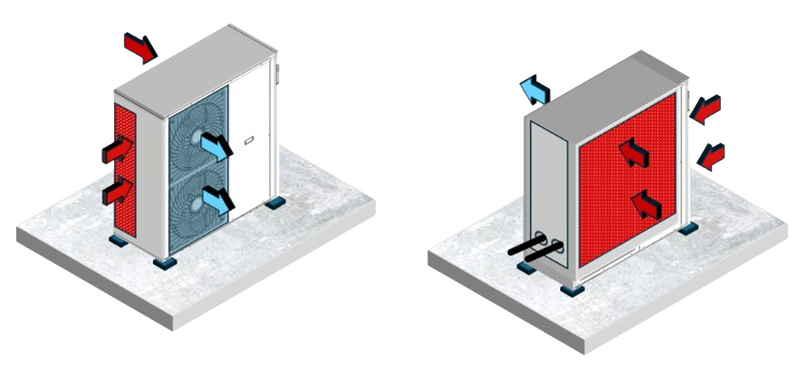

Betrieb im Heizmodus und Kühlmodus
Viele Anlagen werden heute sowohl im Heiz- als auch Kühlmodus betrieben, dies insbesondere bei MINI-VRV/VRF Anlagen. Zu beachten ist das Anlagen im Kühlmodus bei sehr hohen Temperaturen und ungenügender Luftversorgung rasch eine Hochdruckstörung auslösen. Dies ist bei der Dimensionierung der freien Luftöffnungen zu berücksichtigen. Wir Dimensionieren unser Schallhauben deshalb immer auf ein 10% höheres Luftvolumen als dies bei Volllast von der Herstellern angegeben wird. Zu beachten das bei dem Betrieb im Heizmodus Enteisungszyklen die Schallemissionen kurzzeitig erhöhen können.
Viele Anlagen werden heute sowohl im Heiz- als auch Kühlmodus betrieben, dies insbesondere bei MINI-VRV/VRF Anlagen. Zu beachten ist das Anlagen im Kühlmodus bei sehr hohen Temperaturen und ungenügender Luftversorgung rasch eine Hochdruckstörung auslösen. Dies ist bei der Dimensionierung der freien Luftöffnungen zu berücksichtigen. Wir Dimensionieren unser Schallhauben deshalb immer auf ein 10% höheres Luftvolumen als dies bei Volllast von der Herstellern angegeben wird. Zu beachten das bei dem Betrieb im Heizmodus Enteisungszyklen die Schallemissionen kurzzeitig erhöhen können.

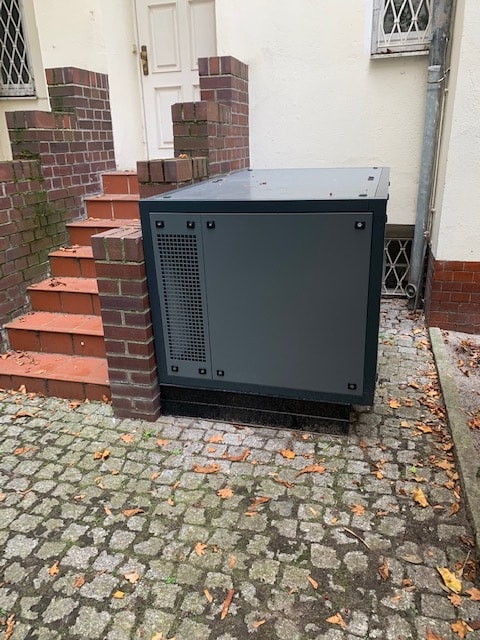

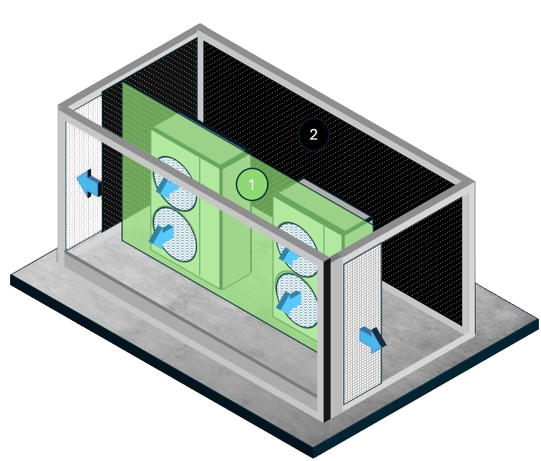

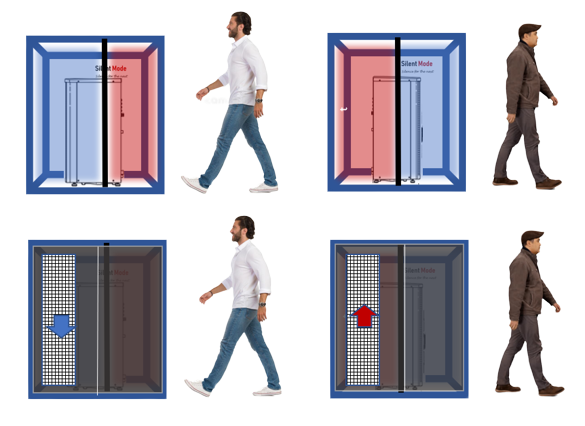

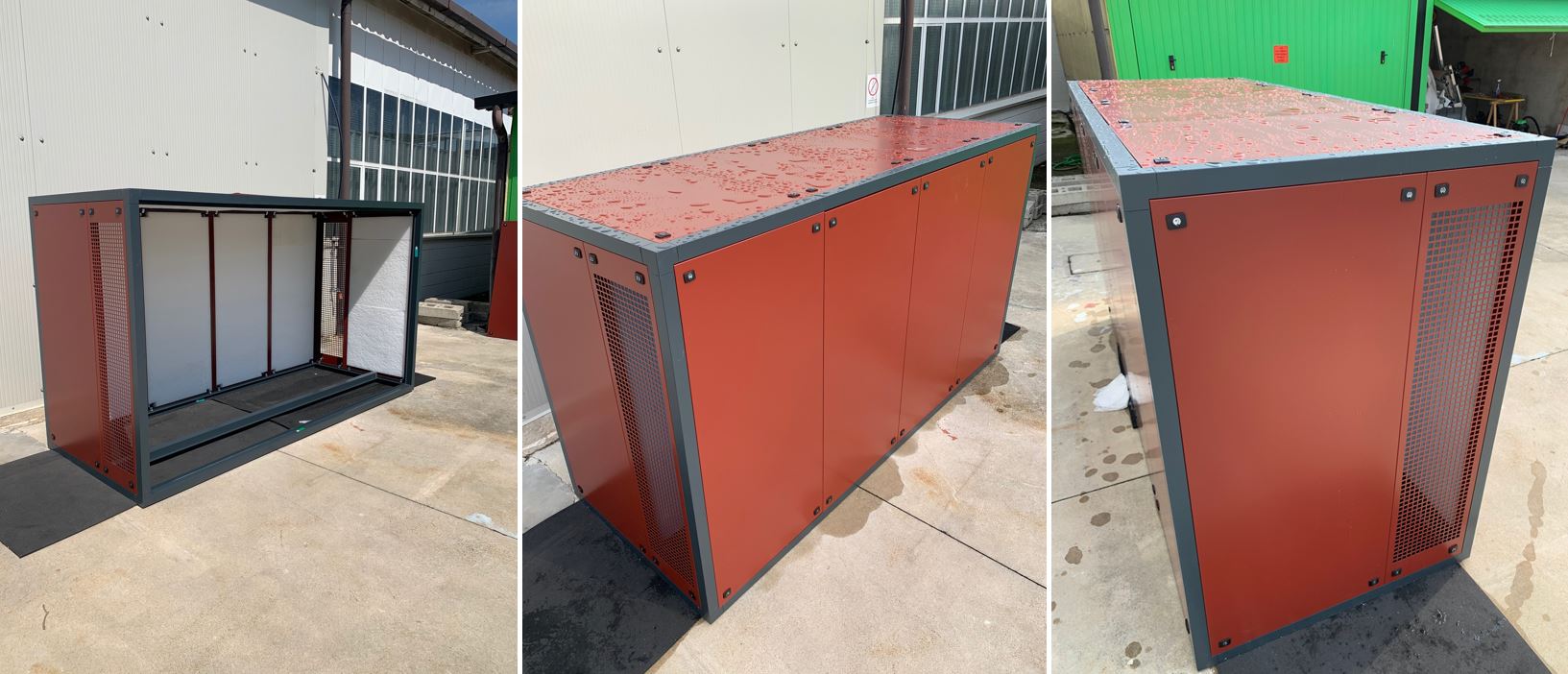

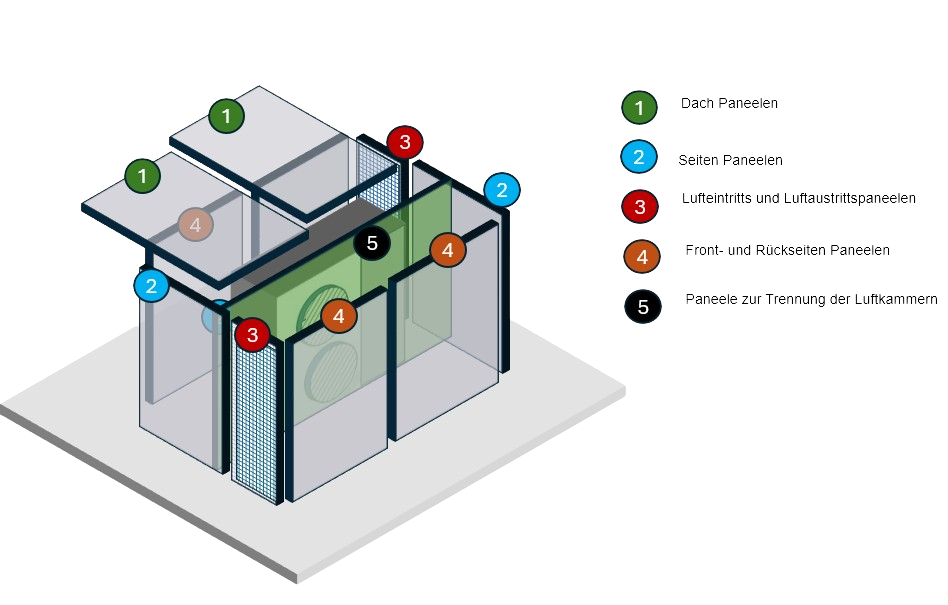

Schallhauben Trennung der Luftkammern
Richtig ausgelegt Schallhauben mit einer hermetischen Trennung der Luftkammern führen im Jahresbetrieb betrachtet zu keiner Verminderung der Anlageleistung.
Dies ist dann der Fall, wenn der Druckverlust der Anlage die Marke von 20 bis 25 Pascal nicht übersteigt, da dieser Druckverlust durch die statische Pressung der Ventilatoren ausgeglichen wird. Das ist auch der Grund dafür, dass die Dimensionen von Schallhauben bei Anlagen mit grösseren Luftvolumen relativ, gross ausfallen um Prallflächen zu verhindern und einen ungehindertes Zu- und Abfliessen der Luft zu ermöglichen.

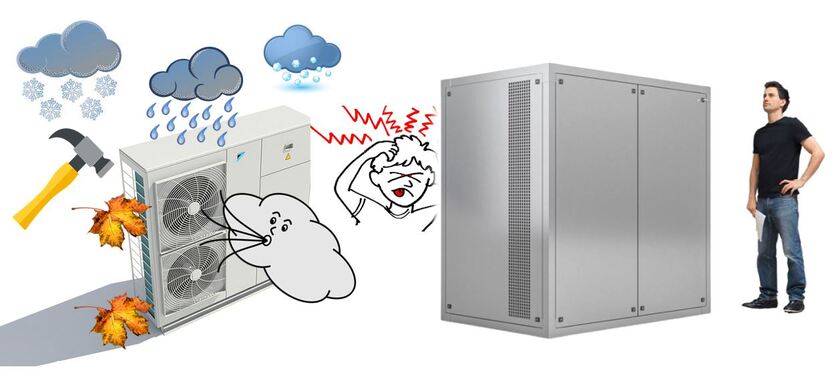

Eine richtige dimensionierte Schallhaube bietet neben der Schallreduktion die nachstehenden Vorteile:
Schutz der Anlage vor Atmosphärischen Einflüssen wie: Hagel, Schnee, Regen, Wind und Verschmutzung mit Blättern, die sich auf dem Verflüssiger ablagern und zu einem Druckverlust führen können.
Wählbare Luftleitung ermöglicht bei Anlagen die in kurzen Abständen stehen die Luftumleitung um Luftkurzschlüsse zwischen den Anlagen zu verhindern.
Durch die wählbare Luftführung lassen sich Anlagen auch vor Hindernissen realisieren da die Luftumleitung flexibel gestaltet werden kann.
Schutz von Zugriffen von nicht berechtigten Personen und vor Vandalismus.
Schutz vor direkt auftretendem Wind auf dem Verflüssiger und den Ventilatoren.
Dies ist dann der Fall, wenn der Druckverlust der Anlage die Marke von 20 bis 25 Pascal nicht übersteigt, da dieser Druckverlust durch die statische Pressung der Ventilatoren ausgeglichen wird. Das ist auch der Grund dafür, dass die Dimensionen von Schallhauben bei Anlagen mit grösseren Luftvolumen relativ, gross ausfallen um Prallflächen zu verhindern und einen ungehindertes Zu- und Abfliessen der Luft zu ermöglichen.
Eine richtige dimensionierte Schallhaube bietet neben der Schallreduktion die nachstehenden Vorteile:
Schutz der Anlage vor Atmosphärischen Einflüssen wie: Hagel, Schnee, Regen, Wind und Verschmutzung mit Blättern, die sich auf dem Verflüssiger ablagern und zu einem Druckverlust führen können.
Wählbare Luftleitung ermöglicht bei Anlagen die in kurzen Abständen stehen die Luftumleitung um Luftkurzschlüsse zwischen den Anlagen zu verhindern.
Durch die wählbare Luftführung lassen sich Anlagen auch vor Hindernissen realisieren da die Luftumleitung flexibel gestaltet werden kann.
Schutz von Zugriffen von nicht berechtigten Personen und vor Vandalismus.
Schutz vor direkt auftretendem Wind auf dem Verflüssiger und den Ventilatoren.

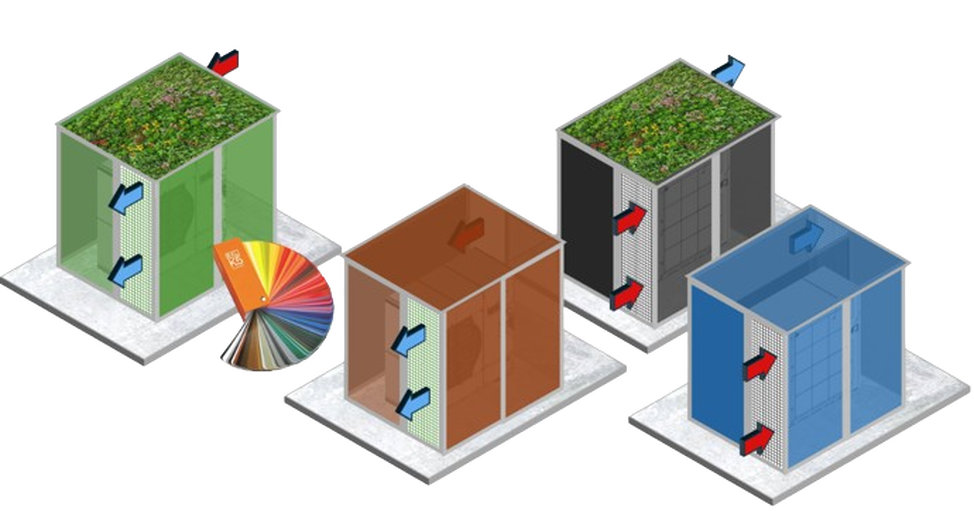

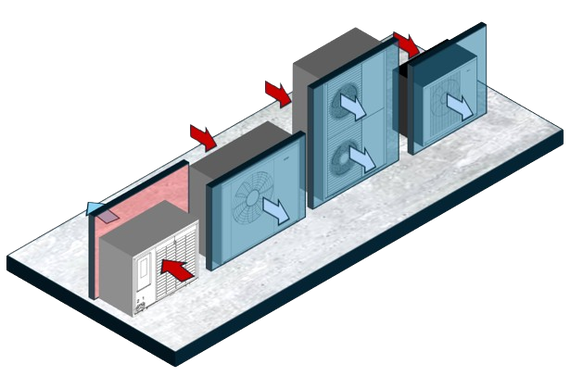

Schallhauben Varianten der Luftführung
Unsere Schallhauben bieten verschiedene Möglichkeiten der Luftführung bei Anlagen mit Horizontaler Luftführung.
Ziel ist immer ein Umleitung des Luftstromes um 90° um die Luftschwingungen, die Schallwellen erzeugen, zu brechen. Die Wahl der Luftführung ist abhängig von der Installationssituation, respektive der freien Räume allseitig der Anlagen.Ziel ist immer die optimale Luftversorgung der Anlagen und die Sicherung eines uneingeschränkten Zugangs zu den Anlagen für Service- und Wartungsarbeiten.
Nachstehend eine Übersicht der verschiedenen Möglichkeiten der Luftführung.
Ziel ist immer ein Umleitung des Luftstromes um 90° um die Luftschwingungen, die Schallwellen erzeugen, zu brechen. Die Wahl der Luftführung ist abhängig von der Installationssituation, respektive der freien Räume allseitig der Anlagen.Ziel ist immer die optimale Luftversorgung der Anlagen und die Sicherung eines uneingeschränkten Zugangs zu den Anlagen für Service- und Wartungsarbeiten.
Nachstehend eine Übersicht der verschiedenen Möglichkeiten der Luftführung.
(1)
Standard-Luftführung
Unsere meist installierte Version. Der Lufteintritt erfolgt seitlich Hinten, Rechts oder Links und Vorne seitlich Seiten versetzt Rechts oder Links. Durch die Spiegelverkehrte Bauweise kann die Seite des Lufteintritts- und Luftaustritts flexibel beim Einbau auf der Baustelle gewählt werden.
Vorteil
Durch den Seitenversetzten Lufteintritt und Luftaustritt ist ein Luftkurzschluss, zwischen der eintretenden Warmluft und der Austretenden Kaltluft, auch bei windigen Wetterverhältnissen ausgeschlossen.
Nachteil
Es dürfen seitlich bei dem Lufteintritt- und Austritt keine Hindernisse in einem Abstand von rund 50 cm vorhanden sein.
Standard-Luftführung
Unsere meist installierte Version. Der Lufteintritt erfolgt seitlich Hinten, Rechts oder Links und Vorne seitlich Seiten versetzt Rechts oder Links. Durch die Spiegelverkehrte Bauweise kann die Seite des Lufteintritts- und Luftaustritts flexibel beim Einbau auf der Baustelle gewählt werden.
Vorteil
Durch den Seitenversetzten Lufteintritt und Luftaustritt ist ein Luftkurzschluss, zwischen der eintretenden Warmluft und der Austretenden Kaltluft, auch bei windigen Wetterverhältnissen ausgeschlossen.
Nachteil
Es dürfen seitlich bei dem Lufteintritt- und Austritt keine Hindernisse in einem Abstand von rund 50 cm vorhanden sein.

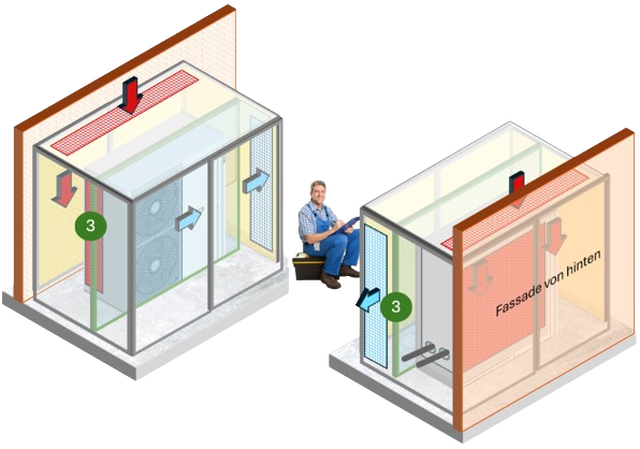

(2)
Lufteintritt von Hintern (Verdampferseite)
Der Lufteintritt durch das Dach bietet sich bei der direkten Installation der Schallhaube parallel zur Hausfassade an und bei vorhandenen seitlichen Hindernissen bei dem Lufteintritt. Bei dieser Variante kann die Haube mit einem Abstand von 1 cm zur Hausfassade gebaut werden.
Vorteil
Die Schallhaube kann so auf einer Seite und der Rückseite direkt vor einem Hindernis montiert werden.
Nachteile
Reduzierter Wetterschutz durch die Lufteintrittsöffnungen im Dach.

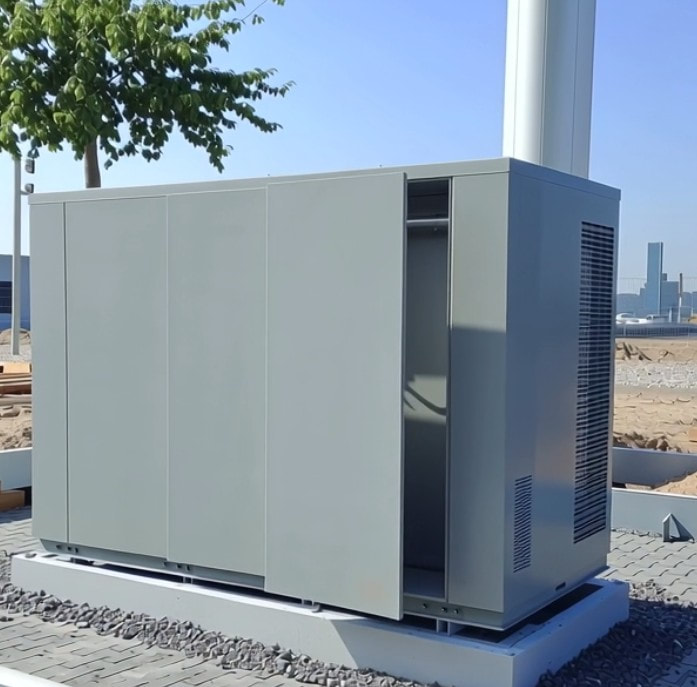

Die Service-Türen an der Rückseite können nicht mehr ausgebaut werden. Damit erfolgt der Servicezugang von der Front und den beiden Seiten.
Lufteintritt von Hintern (Verdampferseite)
Der Lufteintritt durch das Dach bietet sich bei der direkten Installation der Schallhaube parallel zur Hausfassade an und bei vorhandenen seitlichen Hindernissen bei dem Lufteintritt. Bei dieser Variante kann die Haube mit einem Abstand von 1 cm zur Hausfassade gebaut werden.
Vorteil
Die Schallhaube kann so auf einer Seite und der Rückseite direkt vor einem Hindernis montiert werden.
Nachteile
Reduzierter Wetterschutz durch die Lufteintrittsöffnungen im Dach.
Die Service-Türen an der Rückseite können nicht mehr ausgebaut werden. Damit erfolgt der Servicezugang von der Front und den beiden Seiten.

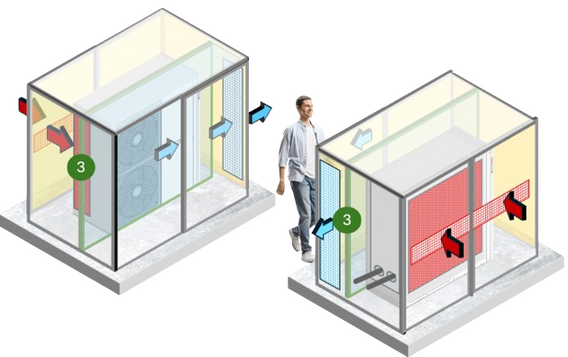

(3) Lufteintritt von Hinten
Ermöglicht die Installation vor einem seitlichen Hindernis, wie Beispielsweise eine Gartenmauer oder einer Wand. Der Verdampfer wird direkt ohne Luftumlenkung angeströmt. Der Luftaustritt aber Vorne Seitlich in einem 90° Winkel abgelenkt und somit der Luftaustrittsschall gebrochen.
Vorteil
Der Wetterschutz ist im Vergleich bei einem Lufteintritt über das wesentlich verbessert.
Nachteile
Die Service-Türen auf einer Seite können nicht mehr geöffnet werden. Gegen Hinten ist die Schallreduktion reduziert, der Schall kann sich an hinter der Rückseite der Schallhaube in der Nähe liegenden Hindernisse reflektieren.
Ermöglicht die Installation vor einem seitlichen Hindernis, wie Beispielsweise eine Gartenmauer oder einer Wand. Der Verdampfer wird direkt ohne Luftumlenkung angeströmt. Der Luftaustritt aber Vorne Seitlich in einem 90° Winkel abgelenkt und somit der Luftaustrittsschall gebrochen.
Vorteil
Der Wetterschutz ist im Vergleich bei einem Lufteintritt über das wesentlich verbessert.
Nachteile
Die Service-Türen auf einer Seite können nicht mehr geöffnet werden. Gegen Hinten ist die Schallreduktion reduziert, der Schall kann sich an hinter der Rückseite der Schallhaube in der Nähe liegenden Hindernisse reflektieren.

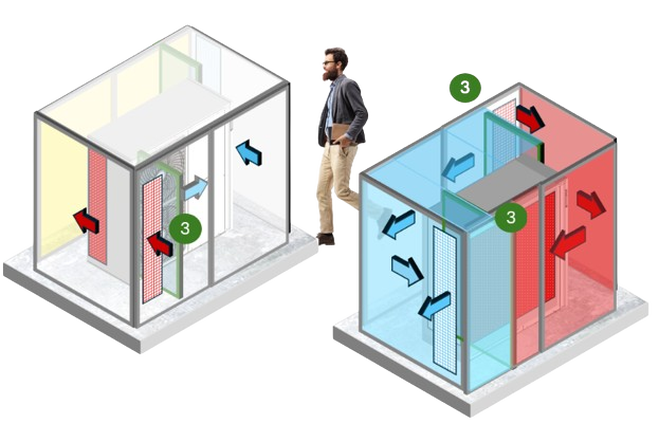

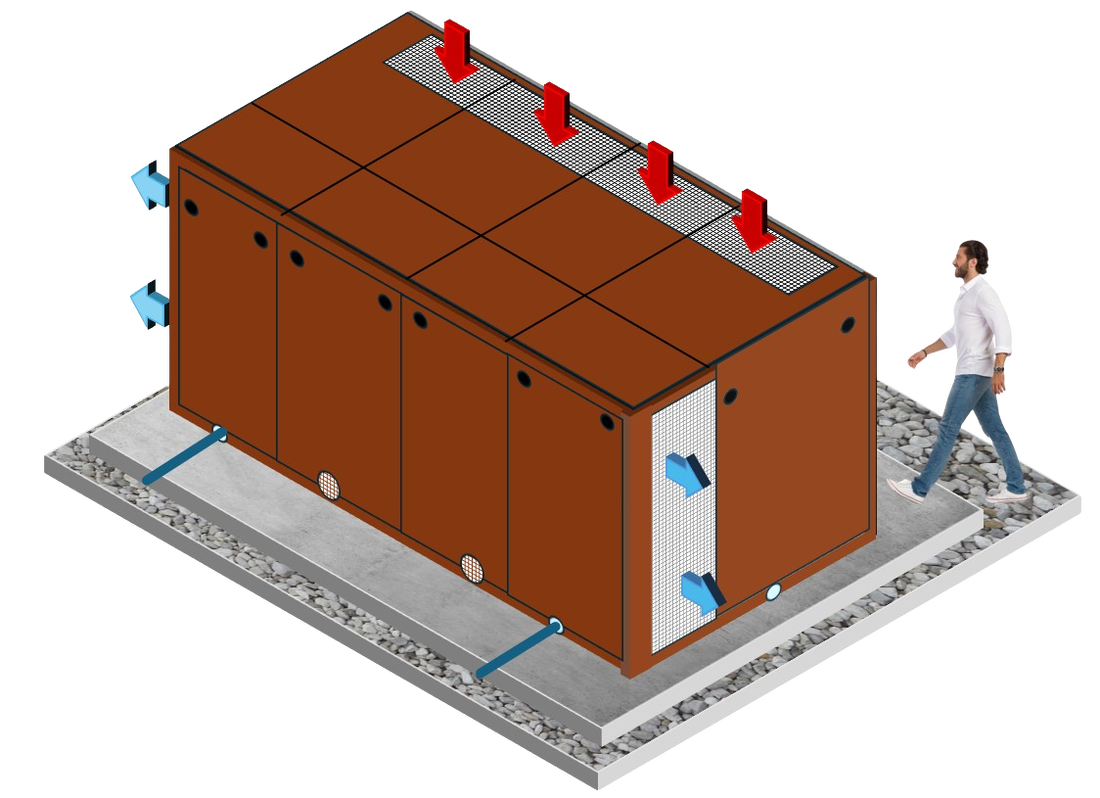

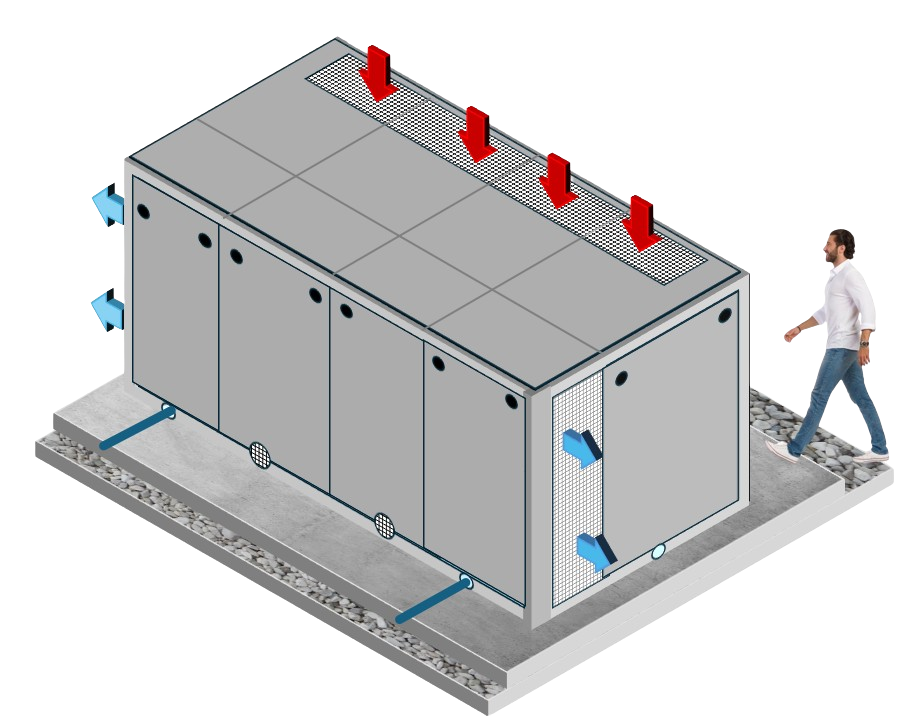

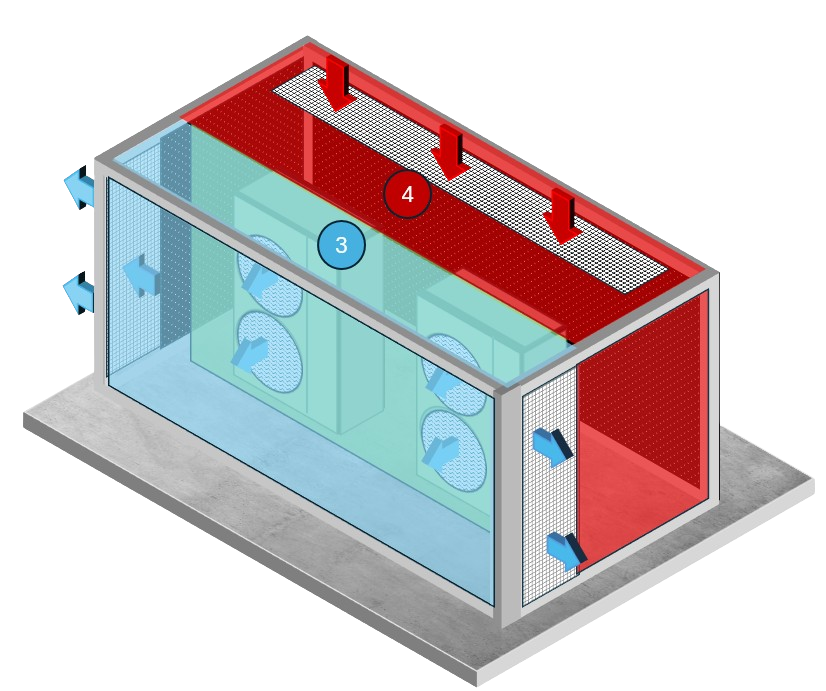

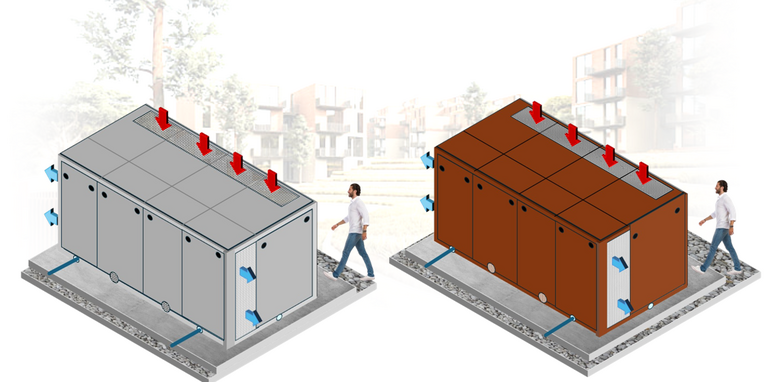

(4) Mehrfach-Umlenkung des Luftstroms
Das Luftführungs-Prinzip basiert auf einer 2-Maligen Umlenkung der Abluft jeweils in einem 90° Winkel. Dadurch erreichen wir eine maximale Schallreduktion. die allerdings über einen höheren Druckverlust bei Anlagen mit Ventilatoren mit geringer statischen Pressung erkauft wird.
Der Lufteintritt erfolgt Vorne in der Front oder Seitlich von der Front. Die eintretende Luft wird über einen Kanal direkt auf den Verdampfer geführt. Die austretende Luft wird Vorne in einem 90° Winkel auf die Seite geführt und danach wieder in einem 90° Winkel nach Hintern umgeleitet.
Vorteil
Hohe Schallreduktion durch Mehrfachbrechung der Luftschwingung.
Nachteile
Druckverlust > als 20 Pascal
Bei Anlagen mit zusätzlichem seitlichen Verdampfer muss der Luft-Eintrittskanal sehr genau positioniert werden um ein Abdecken des seitlichen Verdampfers zu verhindern. Die Montage ist aufwendiger als bei den vorgenannten Methoden der Luftführung.
Das Luftführungs-Prinzip basiert auf einer 2-Maligen Umlenkung der Abluft jeweils in einem 90° Winkel. Dadurch erreichen wir eine maximale Schallreduktion. die allerdings über einen höheren Druckverlust bei Anlagen mit Ventilatoren mit geringer statischen Pressung erkauft wird.
Der Lufteintritt erfolgt Vorne in der Front oder Seitlich von der Front. Die eintretende Luft wird über einen Kanal direkt auf den Verdampfer geführt. Die austretende Luft wird Vorne in einem 90° Winkel auf die Seite geführt und danach wieder in einem 90° Winkel nach Hintern umgeleitet.
Vorteil
Hohe Schallreduktion durch Mehrfachbrechung der Luftschwingung.
Nachteile
Druckverlust > als 20 Pascal
Bei Anlagen mit zusätzlichem seitlichen Verdampfer muss der Luft-Eintrittskanal sehr genau positioniert werden um ein Abdecken des seitlichen Verdampfers zu verhindern. Die Montage ist aufwendiger als bei den vorgenannten Methoden der Luftführung.
