Modulare Schallhauben für VRF/VRV Einzelanlagen und Modulkombinationen

Dank der Modularen Bauweise können die Schallhauben an jede Anlagegrösse, Umgebung, Lufführung angepasst werden.

Dies sowohl bei Neuanlagen oder bei der Nachrüstung von bestehenden Anlagen.

Schall von VRF/VRV Anlagen

VRF/VRV sind auf dem Vormarsch und können grundsätzlich in allen Gebäuden eingesetzt werden, die energieeffizient gekühlt und/oder beheizt werden sollen.

In Bürogebäude, Hotels, Boutiquen, Shops, Praxen, Laboratorien und in Wohngebäuden werden heute zunehmen, VRV/VRF Anlagen für die zentrale Klimatisierung eingesetzt.

Durch den breiten Einsatz, stehen VRF/VRV Anlagen, immer mehr in Gebieten mit verdichteter Bauweise und stossen dabei auf die Ruhebedürfnisse der Anwohner.
​

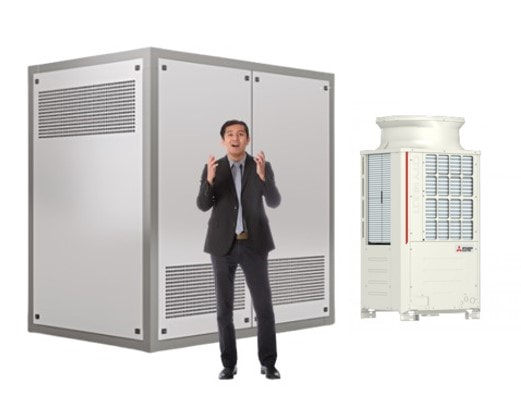

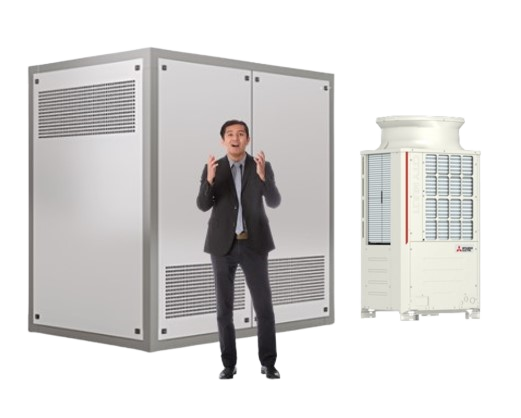

Hier kommen unsere modularen Schallhauben für den Schallschutz von Einzelanlagen oder Anlagegruppen zum Einsatz. ​Mit einer Schallreduktion von bis zu 22 dB(A), lassen sich damit VRF/VRV Anlagen auch in nächster Nähe zur Nachbarschaft realisieren.

Durch die modulare Bauweise, lassen sich auch bestehende Anlagegruppen, einfach mit einer Schallhaube Nachrüsten, die auf die entsprechenden Anlagemasse und Luftvolumen ausgelegt wird. Selbstverständlich lassen sich die Schallhauben auch bei Neuanlagen installieren.

Aufbau der VRV / VRF Schallhauben

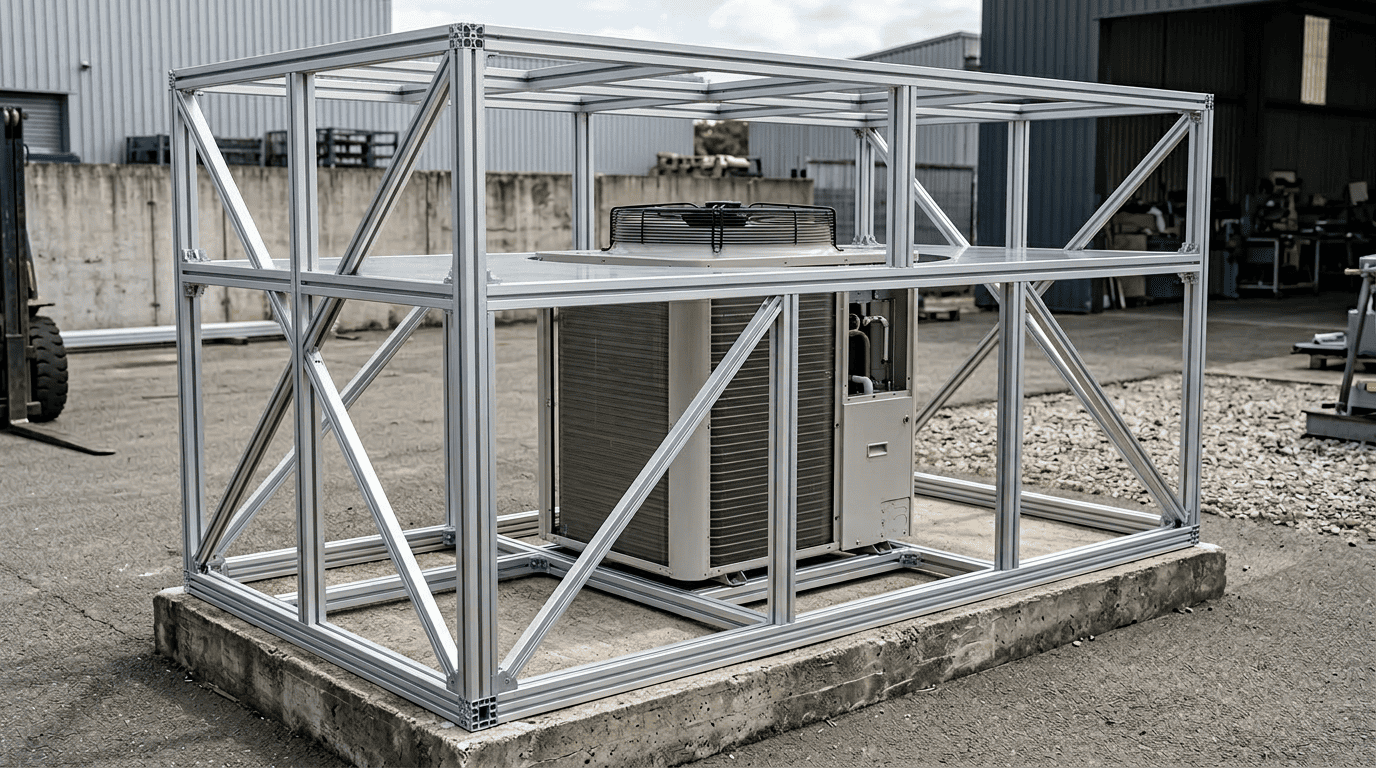

Unsere VRF/VRV Schallhauben basieren auf einer Selbst-Tragenden Rahmenkonstruktion aus Aluminiumprofilen die sich sehr schnell und ohne Spezialwerkzeug aufbauen lässt und sich auf die verschiedene Anlagegrösse und Anlagekombinationen anpassen lässt.

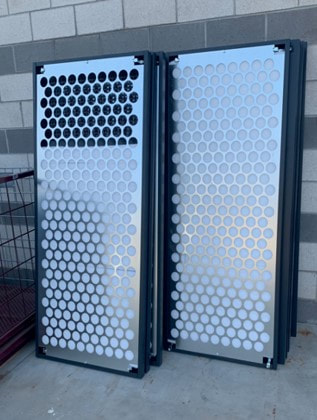

Zudem lassen sich die Schallhauben auch bei engen Platzverhältnissen - sprich Durchgänge - ohne Probleme auf den Baustellen einbringen. Die Servicetüren rund um die Anlage, lassen sich über Schnellverschlüsse in Sekundenschnell öffnen. Damit bleiben die Anlagen, für Service- und Wartungsarbeiten, ohne Einschränkung zugänglich und es muss kein zusätzlicher Wartungsabstand bei der Planung der Anlagen berücksichtigt werden. Die Servicetüren bestehen aus 1,5 mm starkem Aluminiumblech, das auf der Innenseite mit eine innovativen 50 mm Dicke Isolation aus Geschlossen-Zelligen, halb steifen und Schallabsorbierenden Polyethylen-Schaumstoffplatten versehen wird.

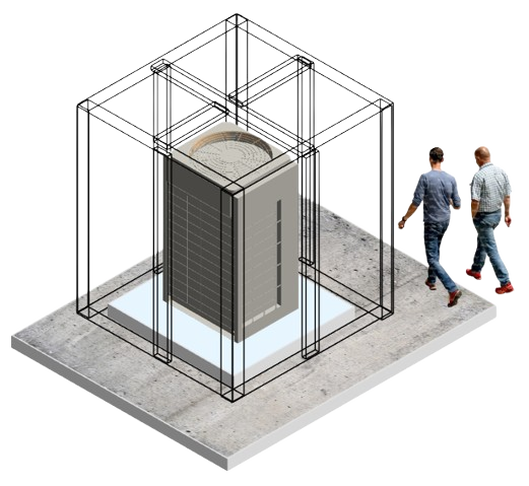

Grundrahmen aus Alu-Steckprofilen für einen einfachen Aufbau

Grundrahmen aus Alu-Steckprofilen für einen einfachen Aufbau

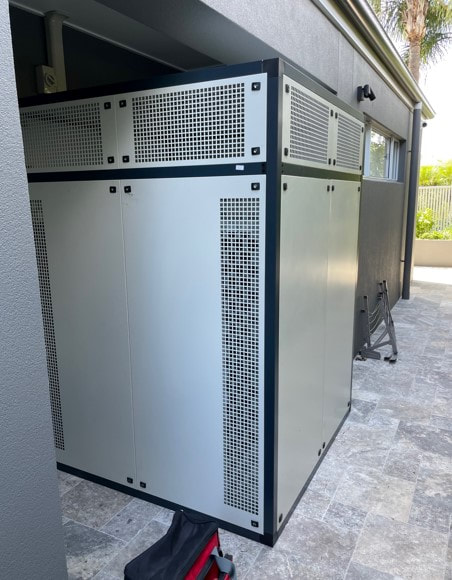

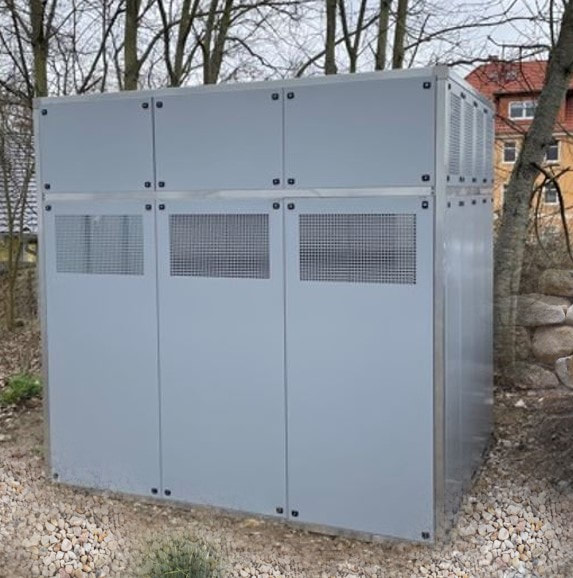

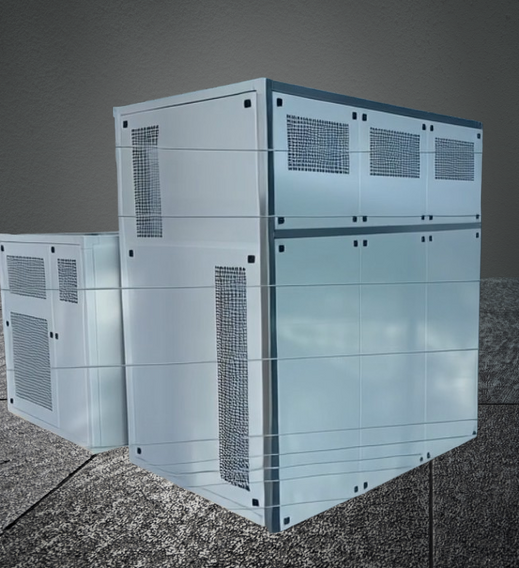

Aufgebaute Schallhaube für eine VRF/VRV Einzelanlage

Komplet Aufgebaute Schallhaube für eine VRF/VRV Einzelanlage

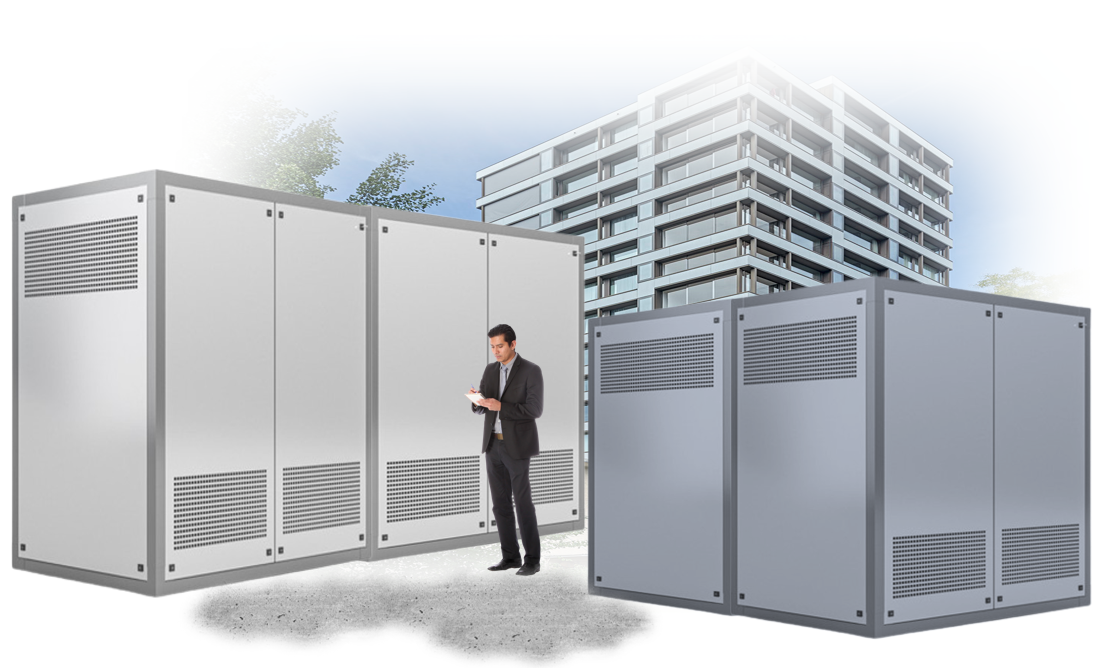

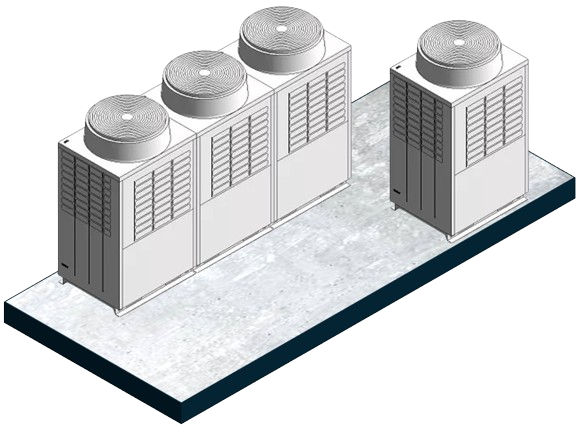

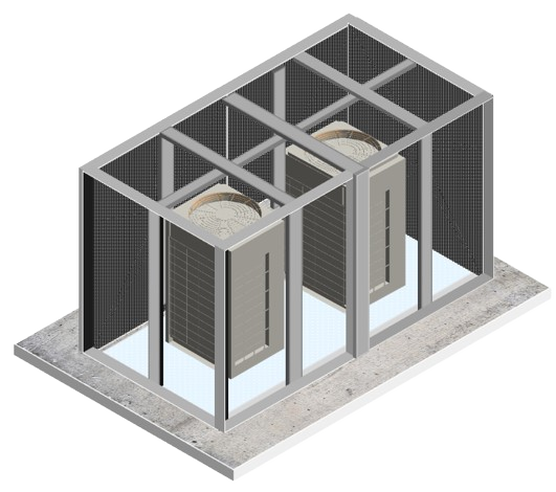

VRF / VRV Mehrfachanlagen und Anlage-Kombinationen

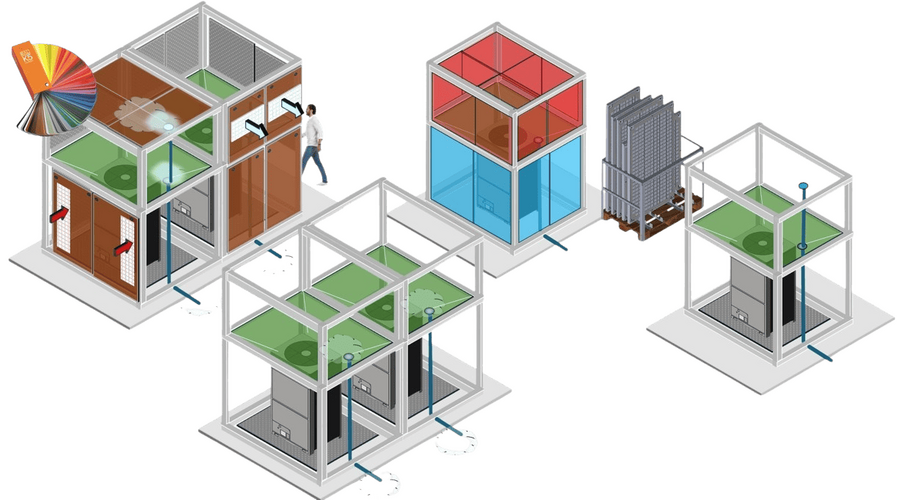

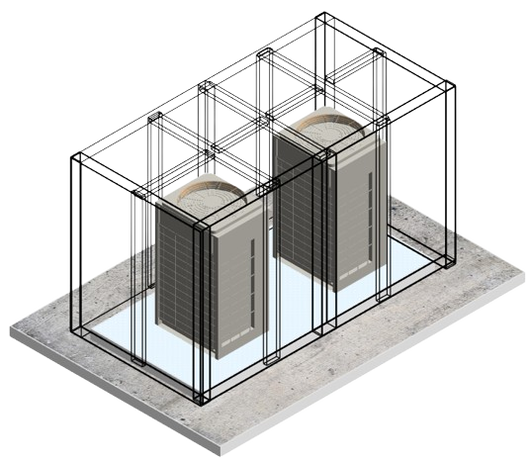

Schallhauben-Grundrahmen anpassbar an jede Anlagegrösse und VRF-/VRV Modulkombination

Grundrahmen

Fertig Erstellter Grundrahmen VRF / VRV Schallhaube

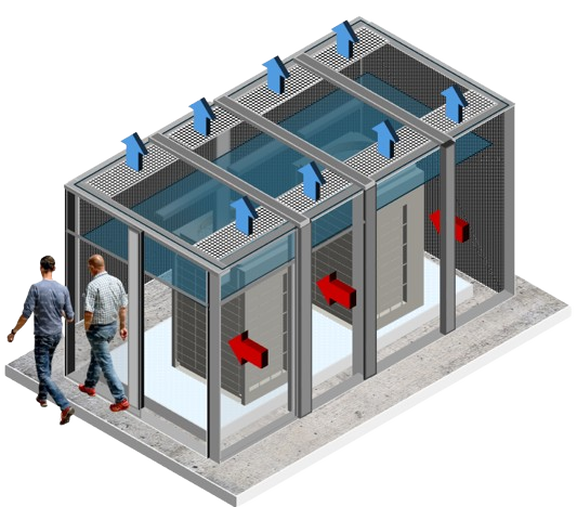

Eine Variante der Luftführung

Eine Mögliche Variante der Luftführung.

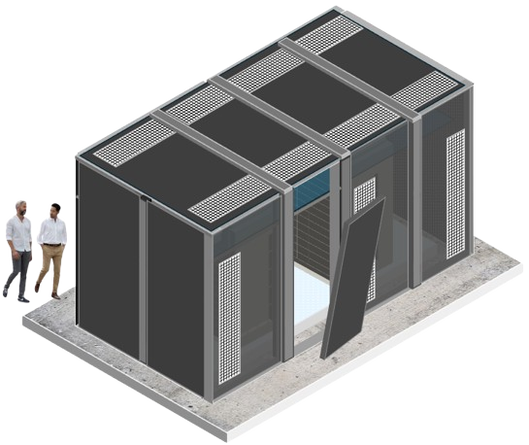

Mit montierten Servicetüren

Fertig Montierte VRF / VRV Schallhaube mit Servicetüren mit einem Kippmass von 6 cm rund um die Anlagen.

Berechnung der freien Lüftungsflächen

Um die freie Luftfläche bei einem Luftvolumen von 28.000 m³/h und einer Luftgeschwindigkeit von 4 m/s zu berechnen, müssen wir zunächst das Luftvolumen in die gleiche Zeiteinheit wie die Luftgeschwindigkeit umrechnen und dann die Formel anwenden.

Berechnung

1. Umrechnung des Luftvolumens von m³/h in m³/s:
   28.000 m³/h ÷ 3.600 s/h = 7,778 m³/s


2. Anwendung der Formel:
   Freie Luftfläche = Luftvolumen ÷ Luftgeschwindigkeit
   Freie Luftfläche = 7,778 m³/s ÷ 4 m/s = 1,9444 m²

​Ergebnis
Die freie Luftfläche beträgt somit 1,9444 m².Diese Berechnung zeigt, dass für ein Luftvolumen von 28.000 m³/h bei einer Luftgeschwindigkeit von 4 m/s eine freie Luftfläche von etwa 1,94 Quadratmetern benötigt wird um die Anlage mit genügend Luft zu versorgen.

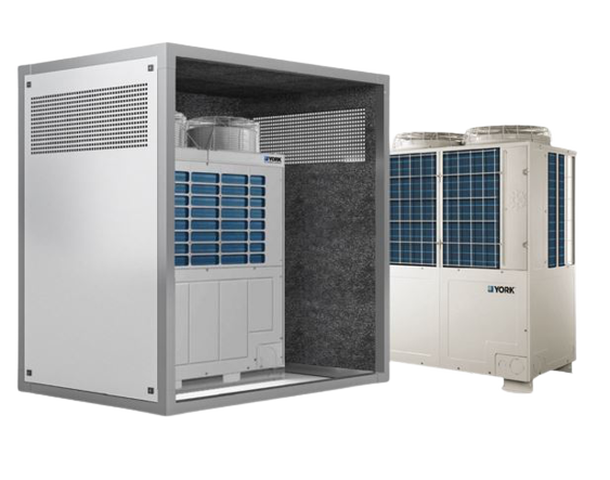

Schallhauben Innen-Isolation

Sämtliche Servicetüren sind mit innen liegender Schallisolation ausgerüstet. Dabei nutzen wir wegen der hervorragenden Eigenschaften zur Schalldämmung über eine breites Frequenzband «StratocallWhisper FR» mit einer Stärke von 40 mm. Stratocell®Whisper® ist eine Produktpalette mit Geschlossenzelligen, halb steifen und Schallabsorbierenden Polyethylen-Schaumstoffplatten. Durch die schallabsorbierenden Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle in der Industrie und im Bauwesen.
​
Dank der zahlreichen Zertifizierungen können die Platten in folgenden Bereichen angewendet werden: Baugewerbe, Industrie, Schienenfahrzeuge, Automobilindustrie, Elektronikbranche, Schifffahrt, Kanalisierung und Klimatisierung.
​
Da das Material wasserbeständig ist, kann es auch in feuchten Umgebungen eingesetzt werden. Der geschlossenzellige Aufbau, der hohe Schalldämmungsgrad, die Beständigkeit gegen Wasser und Feuchtigkeit, die selbsttragende Struktur sowie die spezifischen Zertifizierungen verleihen diesem innovativen Produkt einzigartige Besonderheiten die sich beim Einsatz in unseren Schallhauben voll Auszahlen.

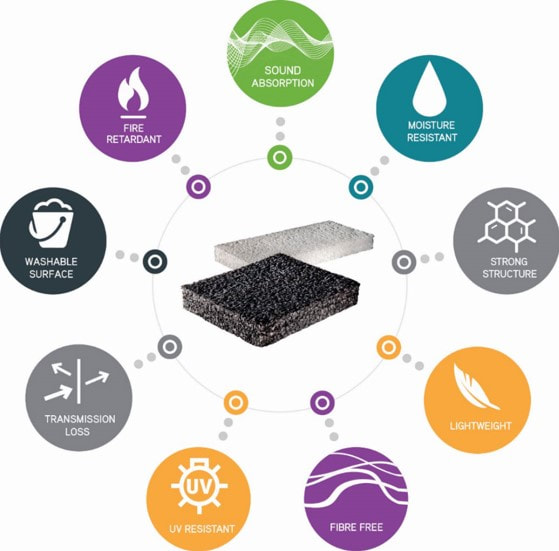

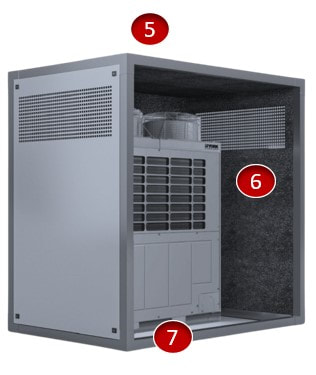

Innenisolation Eigenschaften

Heizmodus

VRF/VRV Anlage im Heizmodus

Kühlmodus

VRF/VRV Anlagen im Kühlmodus

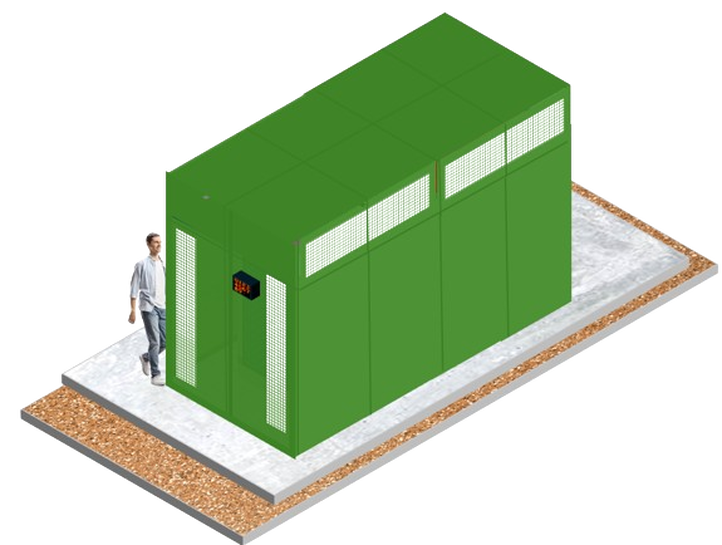

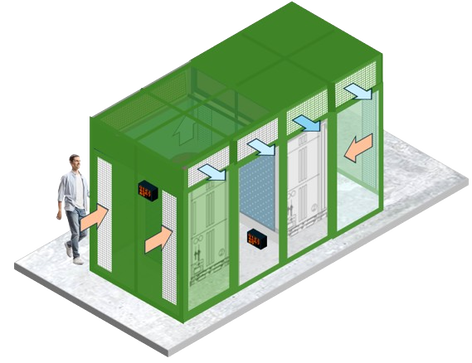

Schallhaube (Gaswarn-Anlage)

Schallhaube mit Gas-Warnanlage

Montage-Plattformen für Foliendächer

Immer öfter werden Dachflächen für die Installation von Wärmepumpen, Kälte-, Klima- und VRF/VRV Anlagen genutzt. Doch aufgepasst mit dem Aufbau dieser Anlage auf Flachdächern ist man sofort mit der neuen Flachdachrichtlinie Konfrontiert.

Die Flachdachrichtlinie ist ein wichtiges Regelwerk für die Planung und Ausführung von Flachdächern in Deutschland. Die neueste Version, die bereits am 1. Juli 2023 als Gelbdruck veröffentlicht wurde, bringt mehrere Änderungen und Ergänzungen mit sich, die darauf abzielen, die Sicherheit und Langlebigkeit von Flachdächern zu gewährleisten.
Die wichtigsten Punkte dieser Richtlinie, für den Aufbau von HVAC-Anlagen auf Flachdächern betreffen die nachstehenden Punkte:

- Aufbauten und Lastverteilung auf Flachdächern
- Mechanische Belastung von Flachdächern
- Entwässerung von Flachdächern
- Windlastsicherung

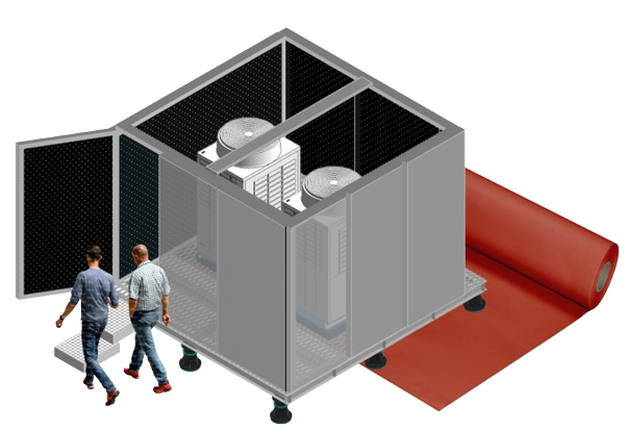

Unsere Plattformen ermöglichen den Aufbau von VRF/VRV-, Kälteanlagen und Wärmepumpen auch auf empfindlichen Folienflachdächern.

Entgegen von anderen Montagesystemen haben unsere Plattformen einen durchgehenden begehbaren Boden auf den Protektor-Wannen und Vibrationsdämpfer zu der Lagerung der Anlagen installiert werden können.

Frei Wahl der RAL-Aussenfarbe der Schallhaube (Pulverbeschichtung)

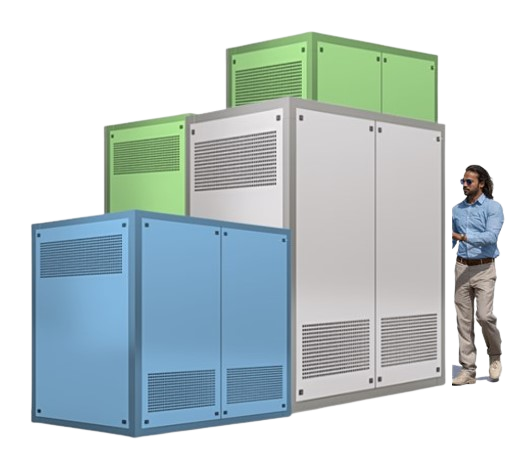

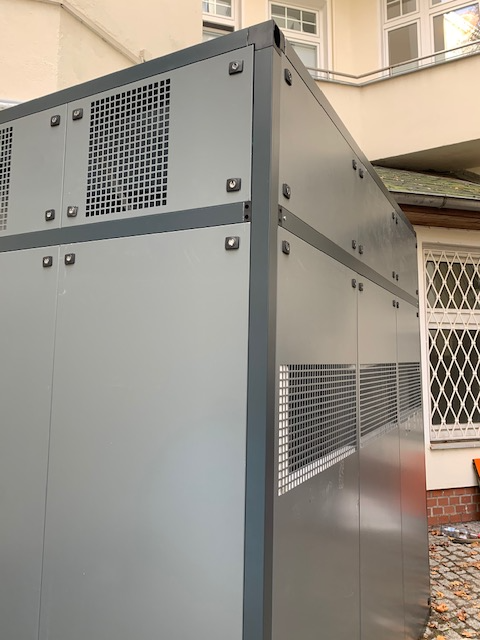

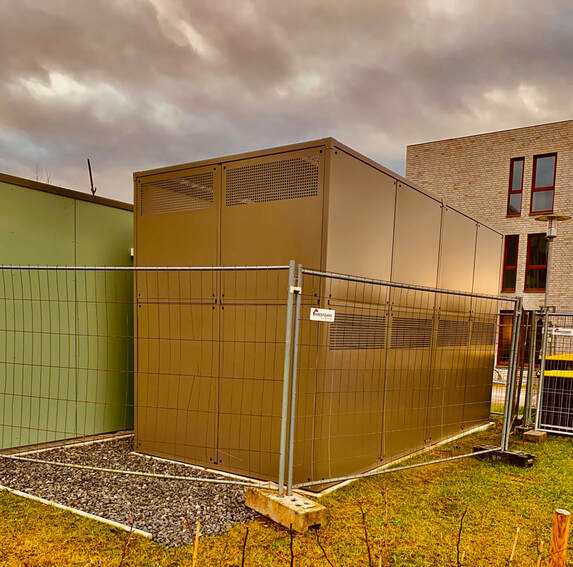

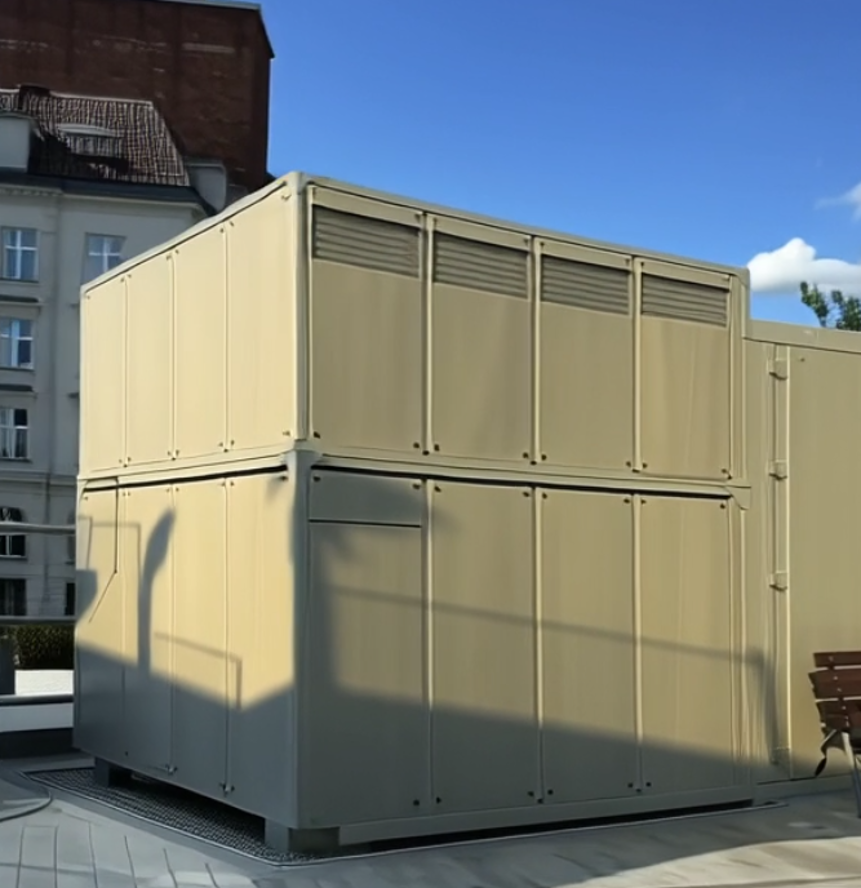

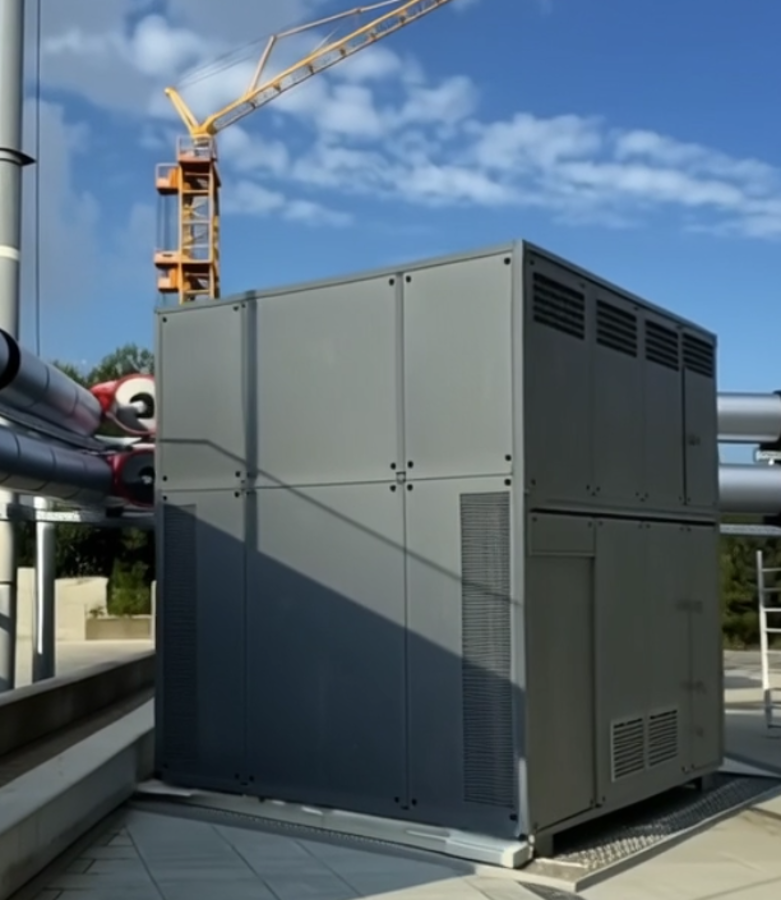

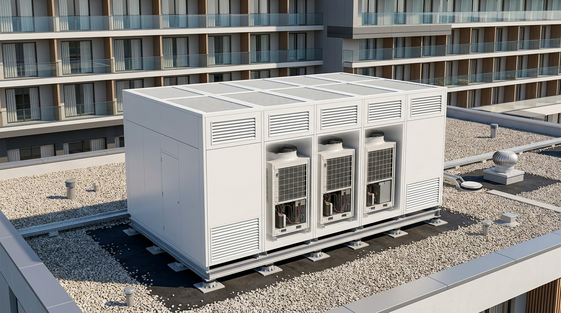

VRV / VRF Schallhauben Massanfertigung

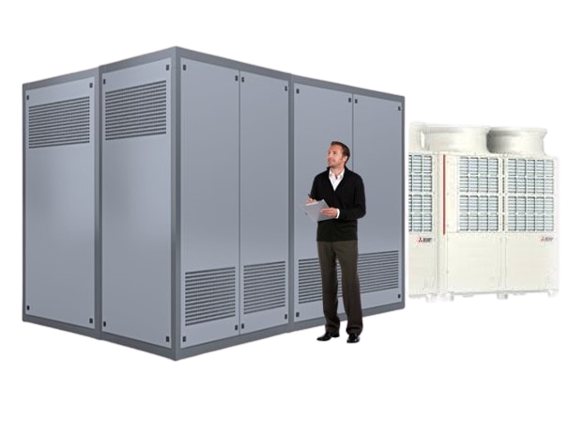

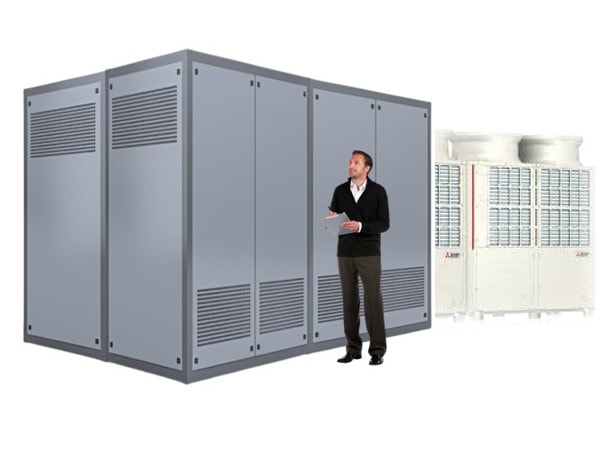

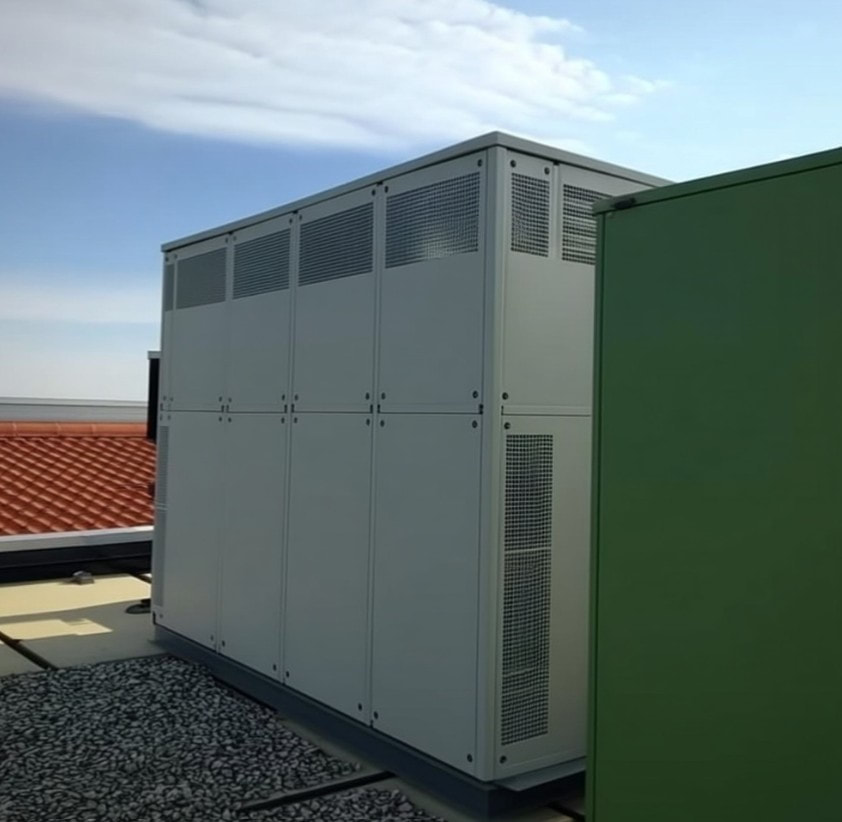

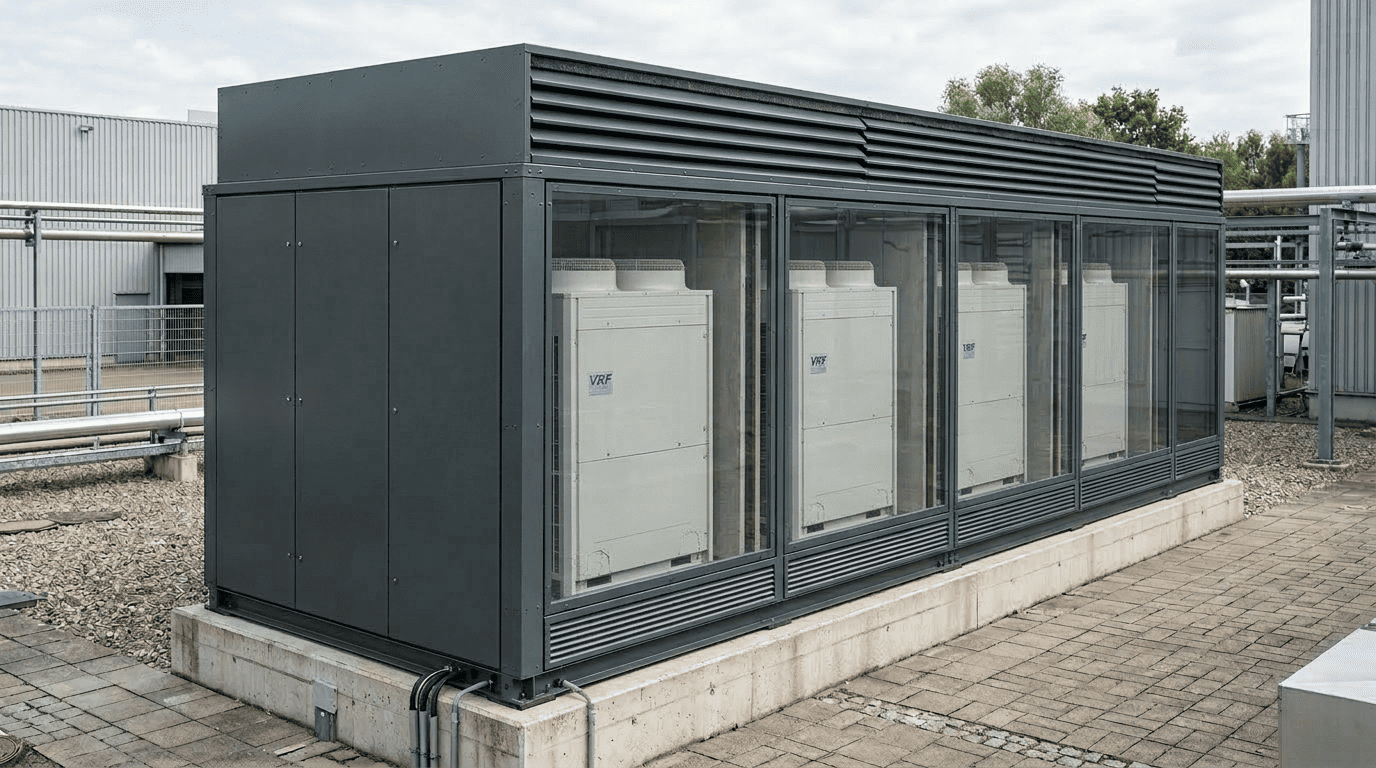

Schallhaube für Modulkombinationen

Unsere Schallhauben können an die verschiedensten Modul Kombinationen und Montagesituationen von VRV/VRF Anlagen angepasst werden.

Durch die Modulbauweise lassen sich Einzelmodule bis zu 6 Meter Länge und Breite und eine Höhe von rund 3.5 Meter der Schallhauben einfach realisieren. Auch grössere Anlagen können durch die Kombination von Einzelmodulen gebaut werden.

Die Schallhauben Höhe berücksichtigt den Umstand das die meisten VRF/VRV System auf Unterrahmen wie "Big Foot Support Frames" oder Beispielsweise den Untergestellen von Daikin mit Oel- und Kondensat Wasserwanne montiert sind.

Die Auslegung der Schallhaube erfolgt aber auch hier immer unter Berücksichtigung der Optimalen Anlageleistung trotz Einhausung.

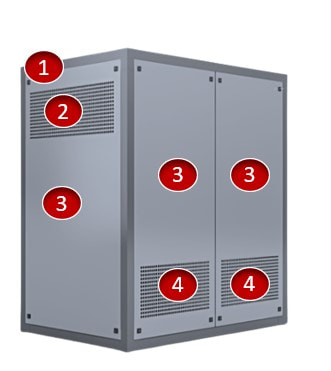

​1 ) Schwierige Montagesituationen
2 ) Besondere Anforderungen an den Luftstrom, respektive die Luftführung.
3 ) Grösse, Luftführung, Hauben für mehr als eine Anlage.
4 ) Schallhauben für Kaskaden

Wir unterstützen Sie bei der Lösung von Schallproblemen - auch bei Ihnen Vorort
