SilentMode-H-Serie© Schallhaube für eine Wärmepumpe von ELCO der modelreihe 09M-R

Ausgangslage Wärmepumpe
Die Luftwasser Wärmepumpe hat die nachstehenden Masse:
1016 x 348 x 1506 mm (L x T x H) , das maximale Luftvolumen auf Volllast der beiden Axialventilatoren beträgt 6000 m3/h.

Die auf Masse hergestellte Schallhaube hat die Masse: 1400 x 1200 x 1900 mm (L x T x H)
Die Schallhaube wurde in der RAL Farbe 7016 pulverbeschichtet.

Schallreduktion
Die Schallhaube ermöglich eine maximale Schallreduktion zwischen 16 und 18 dB(A) durch gezielte Luftführung in Kombination mit Isolation zur Verhinderung von Maskierungseffekten und Reflexionsschall. Servicetüren rund um die Anlagen ermöglichen einen ungehinderten Zugang für Service- und Wartungsarbeiten. Durch Innenliegende "Plenum Bleche" wird ein Luftkurzschluss zwischen Lufteintritt und Luftaustritt verhindert.

Material
Die Schallhaube besteht aus Aluminium Systemprofile mit einer stärke von 5 cm und Aluminium Paneelen mit Pulverbeschichtung in RAL Farbe 5022 mit einer Stärke von 1.5 mm mit innenliegender Wetterbeständiger Isolation mit einer Dicke von 40 mm.
Die Innenseite der Servicetüren ist mit einer Schallisolation auf der Basis von Schallabsorbierenden Polyethylen-Schaumstoffplatten mit einer Stärke von 40 mm ausgestattet.

Durch die Schallabsorbierenden und Schallisolierenden Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle in der Industrie. Das Material ist Wasser-, UV- und Formbeständig und baut keine Bakterien (Pilze auf) und ist komplett recyclebar.

Die Haube wurde vor dem Versand komplett aufgebaut und danach nach Deutschland transportiert.
www.silent-mode.com

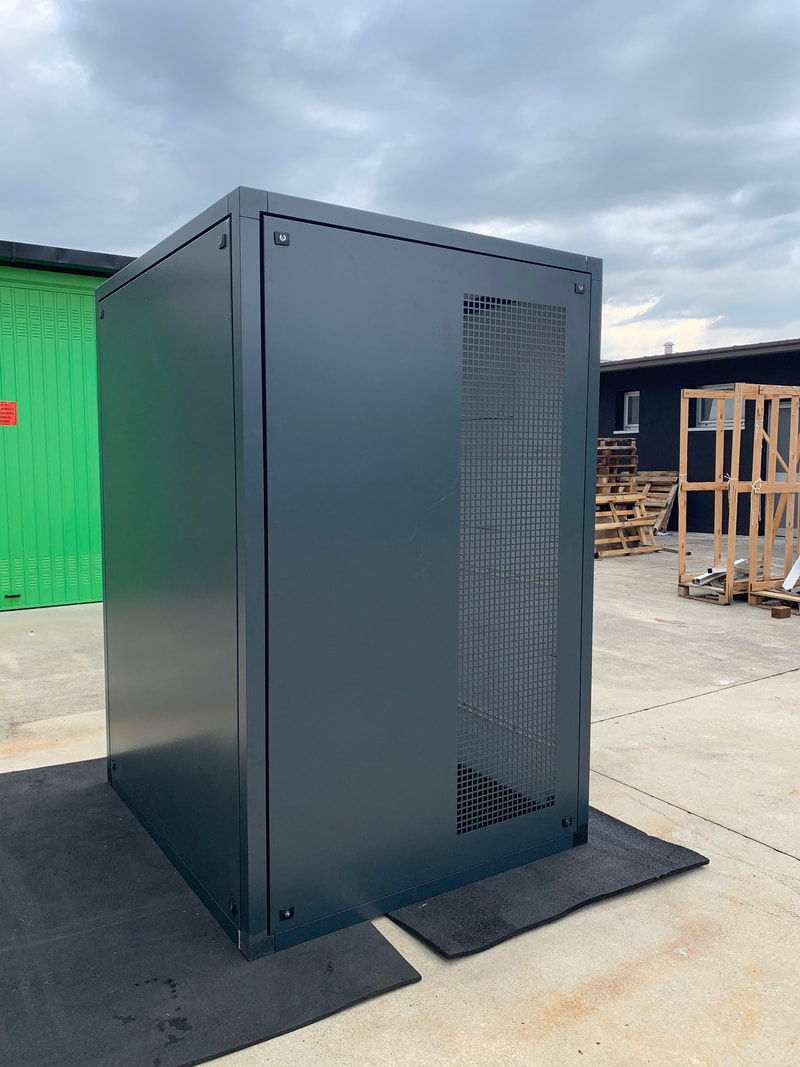

Schallhaube für eine ELCO Luft/Wasserwärme Pumpe

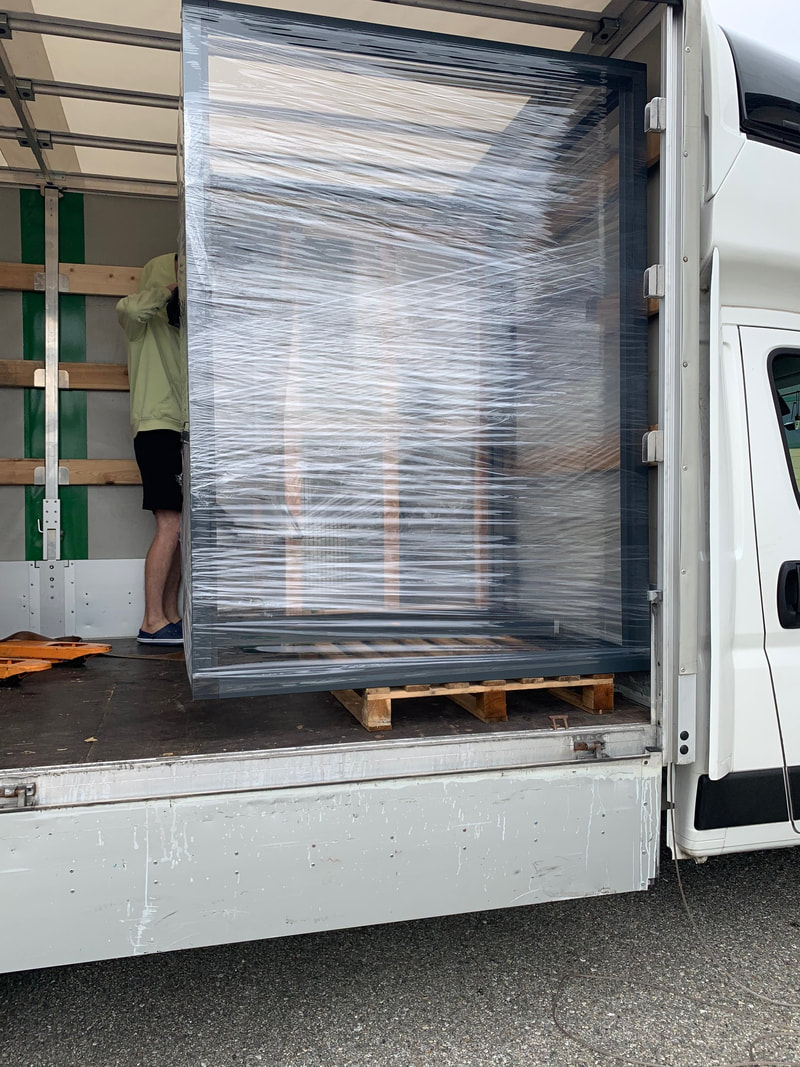

Verladen für die Reise nach Deutschland
