NEWS rund um HVAC-Anlagen

Nach einigen Wochen auf hoher See wurden zwei SilentMode Schallhauben der H- und V-Serie in Queensland Australien installiert und sorgen von nun an für einen leisen Betrieb einer Dakin VRV Anlage und einer DAIKIN Klima Multisplit-Anlage.

Bei den Anlagen handelt es sich um die nachstehenden Modelle:

DAIKIN VRV-Anlage
DAIKIN VRV RZQ250LY1 mit einem Luftvolumen auf Volllast von 11'000 m3/h.
Die Masse der Schallhaube sind: 1'700 x 1'700 x 2'250 mm (L x B x H)

DAIKIN Klima Multisplit-Anlage
DAIKIN RZQ140 LY1 mit Doppelventilator und einem Luftvolumen auf Volllast von 4'800 m3/h.
Die Masse der Schallhaube sind: 1'700 x 950 x 1'800 mm (L x B x H)

Beide Schallhauben sind komplett aus Seewasser Festem Aluminium hergestellt und wurden zwei farbig in den RAL Farben, 7016 (Grundrahmen) und RAL 9003 (Servicetüren) Pulverbeschichtet.

Die Luftkammer der beiden Anlage einmal mit Vertikalem Luftauslass (DAIKIN VRV) und Horizontalem Luftaustritt sind in der Haube hermetisch getrennt damit ein Luftkurzschluss zwischen Lufteintritt und Luftaustritt verhindert wird.

Die Anlagen, respektive die SilentMode Schallhauben wurden von unserem Kunden «Clamroc Construction» Herrn Tony Parente bei einem von Ihm entworfenen Wohnhaus in Queensland, Australien verbaut.

Auf der Webseite der Firma «Clamroc Construction» finden sich zahlreiche Bilder von phantastischen Wohnhäusern: www.clamroc.au

Mehr zu unseren Schallhauben gibt es auf der nachstehenden Webseite: www.silent-mode.com.

Wir werden oft gefragt wie gross den der Leistungsverlust einer Wärmepumpe-, Klima- oder Kälteanlage ist, wenn diese mit einer Schalldämmhaube versehen werden.
Um darauf eine Antwort zugeben, müssen wir erstmal feststellen, welche Ventilator Kennzahlen die Anlage aufweist, respektive wie gross die statische Pressung der Ventilatoren in Pascal ist. Vielfach werden bei diesen Anlagen Axial Ventilatoren mit einer maximalen statischen Pressung von 20 Pascal eingesetzt. Sind die Anlagen zusätzlich für die Wärmerückgewinnung ausgelegt liegt die statische Pressung meist wesentlich höher da die Luft über entsprechende Kanäle abgeführt werden muss. Axial Ventilatoren eigenen sich für grosse Luftvolumen die über geringen Strecken transportiert werden müssen, also typisch bei dem Einsatz von Wärmepumpen, Klima- und Kälteanlagen mit direktem Luftauslass in Horizontaler oder Vertikaler Richtung. Radialventilatoren erzeugen in der Regel konstruktionsbedingt einen wesentlich höheren Druck als Axialventilatoren und eignen sich daher zum Absaugen von Luft über grössere Distanzen bei denen Abzweigungen oder Bögen einen erheblichen Druckverlust verursachen.

Was bedeutet dies bei der Auslegung von Schallhauben?
Für die Anlagen, die in der Mehrheit mit Axialventilatoren ausgelegt sind, ist es wichtig das Schallhauben Volumen so zu dimensioniert das die von der Anlage benötigte Luftmenge durch den beschränkten Atmosphärischen Raum der Schallhaube transportiert werden kann. Entscheidend sind im weiteren die freien Flächen die eine ungehinderte Zirkulation der Zuluft und Abluft ermöglichen müssen. Das heisst die Luftöffnungen der Schallhauben müssen auf die benötigte Luftmenge der Anlagen unter Volllast ausgelegt werden. Sind die Luftöffnung, zum Beispiel beim Lufteintritt zu gering entsteht auf dem Verflüssiger ein Druckverlust der bei Drehzahlgeregelten Anlagen zu einer höheren Ventilatordrehzahl führt und damit die Geräusche der Anlage und die Elektrische Aufnahmeleistung erhöht. Ist der Luftaustritt zu klein dimensioniert entsteht durch die stehende Luft ein Wiederstand, der von den Ventilatoren nicht mehr weggedrückt werden kann und im schlechtesten Fall zu einem Stillstand der Anlage führt.

Also die richtige Dimensionierung der freien Lufteintritts- und Austrittsflächen ist eine entscheidende Grösse bei der Auslegung von Schallschutzhauben.
Doch selbst wenn die freien Luftflächen richtig dimensioniert sind, kann eine fehlende Trennung der Luftkammern zwischen Lufteintritt und Luftaustritt zu einer massiv verschlechterten Leistung der Anlage führen da es in diesem Fall zu einem Luftkurzschluss zwischen Lufteintritt und Luftaustritt kommt. Das bedeutet, dass zum Beispiel bei einer Wärmepumpe die kalte Luft nicht komplett abgeführt werden kann und sich mit der eintretenden Luft vermischt, was zu einer massiven Auskühlung der eintretenden Luft führen kann. Man halte sich vor Augen, dass der Luftaustritt bei einer Wärmepumpe rund 7 bis 9° unter der Umgebungstemperatur liegt. Bei einer Klima- oder Kälteanlage verhält es sich genau umgekehrt, aber auch hier ist die Trennung der Luftkammern ein entscheidender Faktor damit die Anlageleistung nicht durch einen Luftkurzschluss in der Schallhaube reduziert wird. Hier reichen selbst kleine Spalten bei der Lufttrennung, um eine Rückzirkulation zu ermöglichen, es gilt deshalb die Luftkammern hermetisch zu trennen.

Richtig ausgelegt Schallhauben mit einer hermetischen Trennung der Luftkammern führen im Jahresbetrieb betrachtet zu keiner Verminderung der Anlageleistung.
Dies ist dann der Fall, wenn der Druckverlust der Anlage die Marke von 20 bis 25 Pascal nicht übersteigt, da dieser Druckverlust durch die statische Pressung der Ventilatoren ausgeglichen wird. Das ist auch der Grund dafür, dass die Dimensionen von Schallhauben bei Anlagen mit grösseren Luftvolumen relativ, gross ausfallen um Prallflächen zu verhindern und einen ungehindertes Zu- und Abfliessen der Luft zu ermöglichen.

Eine richtige dimensionierte Schallhaube bietet neben der Schallreduktion die nachstehenden Vorteile:
Schutz der Anlage vor Atmosphärischen Einflüssen wie: Hagel, Schnee, Regen, Wind und Verschmutzung mit Blättern,  die sich auf dem Verflüssiger ablagern und zu einem Druckverlust führen können.

Wahlbare Luftleitung ermöglich bei Anlagen die in kurzen Abständen stehen die Luftumleitung um Luftkurzschlüsse zwischen den Anlagen zu verhindern.

Durch die wählbare Luftführung lassen sich Anlagen auch vor Hindernissen realisieren da die Luftumleitung flexibel gestaltet werden kann.

Schutz von Zugriffen von nicht berechtigten Personen und vor Vandalismus.

Schutz vor direkt auftretendem Wind auf dem Verflüssiger und den Ventilatoren.

Ausgangslage
Im Zuge eines Sanierungsprojektes wurde eine OCHSNER Wärmepumpe der Modelreihe «AIR-85-C14A» eingesetzt. Die Aussengerät ist als Tischverdampfer konzipiert. Die Anlage hat die nachstehenden Dimensionen: 2’225 x 1’940 x 1’340 mm L x B x H. Die Anlage hat 2 Axialventilatoren mit einem Maximalen Volumenstrom auf Vollast von 20’000 m3/h.

Die Wärmepumpe steht im Aussenbereich eines Kindergartens in Stuttgart.

Schallhauben Konzept
Das Grundgerüst der Schallhaube ist ein Aluminium- Steckprofilrahmen, in diesen Profilrahmen werden die Servicetüren rund um die Anlage Integriert. Die Servicetüren basieren auf Aluminiumpaneelen mit  einer Stärke von 1.5 mm mit innenliegender 40 mm Dicker Isolation aus Stratocell® Whisper, das Material weist mit die besten, im Markt erhältlichen, schallabsorbierenden Eigenschaften auf.

Die Schallhauben hat die nachstehende Dimension: 2’800 x 2’500 x 1’700mm (L x B x H) bei einem Gewicht von 375 kg.
Die Luftöffnungen und die freien Lufteintrittsöffnungen sind mit rund 15% über dem benötigten Luftvolumen der Anlage konzipiert. Die Luftführung erfolgt Seiten versetzt, so dass kein Luftkurzschluss zwischen der Abluft und Zuluft entstehen kann. Mit der Luftumlenkung um 90°wird der Luftschall gebrochen, dies führt zu einer deutlichen Verminderung des Austrittslärms. Die Luftaustrittsgeschwindigkeit beträgt rund 1.98 m/sec.

Schallreduktion
Die allseitige Schallreduktion über das Frequenzspektrum von 63 bis 8’000 Hz beträgt zwischen 19 bis 20 dB(A), dies bei einem Druckverlust von rund 20 Pa.

Anpassung an die Umgebung
Die Schallhaube wurde komplett in Aluminium erstellt und in der RAL-Farbe: 5022 (Nachtblau) Pulverbeschichtet.

Weitere Informationen:
info@silent-mode.com
​
www.silent-mode.com (Deutsch)
www.silent-mode.net (English)
www.silent-mode.it (Italienisch)

Luft/Wasser Wärmepumpen haben sich in den vergangenen Jahren aufgrund ihrer Vorteile wie, geringer Platzbedarf, einfache Installation und relativ geringe Anschaffungskosten zunehmen als Heizsystem auf dem Markt durchgesetzt.
Luft/Wasser Wärmepumpen zählen heute europaweit zu dem am meisten verkauften Wärmepumpensystemen zur Heizung/Kühlung von Wohnbauten.

Neben den genannten Vorteilen lässt sich nicht negieren das deren Einsatz, in Gebieten mit verdichteter Bauweise, durch die Emission von Lärm oft als störenden empfunden wird.

Es zeigt sich oft, dass bei der ersten Installation und Inbetriebnahme, die meist im Frühjahr oder Herbst erfolgt die Schallemissionen als Gering eingestuft werden. Vielfach werden die Geräusche erst bei Temperaturen um den Gefrierpunkt und gleichzeitig hoher Luftfeuchtigkeit als störend empfunden. Grund, das störende Geräusch verstärken sich, sobald die Anlagen (Verdampfer) vereisen, ein Umstand, der sich bei den klimatischen Bedingungen in Mitteleuropa nicht vermeiden lässt und Schallreduktionsmassnahmen in vielen Fällen zwingend macht.

Falsch gewählte Schallreduktions-Massnahmen können jedoch direkte Auswirkungen auf die Leistung einer Luft/Wärmepumpe haben, da es sich um Systeme mit einem Komplexen Zusammenspiel von Luftmengen, Verflüssiger Druck, Kompressoren und Steuerung handelt.

Die meisten Angaben der Hersteller zur Schallleistung der Anlagen berücksichtigen die Schall Emissionswerte, die bei Vereisung und bei dem Prozess der Enteisung auftreten nicht. Genau diese Schallemissionen, die meist im tiefen Frequenzbereich liegen, werden vielfach von der Nachbarschaft als störend (als Brummen wahrgenommen) und führen zu Lärmklagen. Dies vielfach auch von Anwohnern, die nicht direkt an das Grundstück mit den Wärmepumpen grenzen sondern weiter davon entfernt sind – der Grund das Brummen, gleich Tieffrequenzschall, überträgt sich über eine grosse Distanz und kann ohne Kontrolle der Reflexion der Schallwellen in Bereiche abstrahlen die von der Wärmepumpe nicht betroffen scheinen.

​Bei Temperaturen um den Gefrierpunkt bei gleichzeitig hoher Luftfeuchtigkeit können am Verdampfer der Luftwärmepumpe Temperaturen <0 °C auftreten. Dies führt zur Eisbildung und zur Reduktion des Luft-Strömungsquerschnitt des Verdampfers und damit zu einem Leistungsverlust.

Eine physikalisch interessante Eigenschaft ist das im Moment der geringen Eisbildung auf dem Verdampfer die Übertragungsleistung durch die vergrösserte Verdampfer Oberfläche kurzfristig erhöht wird dann aber bei grösserer Eisschichtung rasch zu einem Druckverlust und damit verbunden zu dem oben beschriebenen Leistungsverlust führt.

Dieser Druckverlust auf dem Verdampfer wird bei Drehzahlgeregelten Anlagen über eine Höhere Drehzahl der Ventilatoren kompensiert dies bis der Enteisungszyklus der Anlage einsetzt. Die Erhöhung der Ventilatordrehzahlen meist verbunden auch mit einem Frequenzwechsel des Kompressors führt zu deutlich höheren Gesamtschallemission der Anlage und einer erhöhten Elektrischen Leistungsaufnahme. Es sind nicht Temperaturen deutlich unter dem Gefrierpunkt die zu einer Erhöhung der Schallemissionen führen, sondern Temperaturen um den Gefrierpunkt bis zu rund +6° Celsius und gleichzeitig hoher Luftfeuchtigkeit die sich direkt auf die Schallemissionen einer Luft/Wasser Wärmepumpe und auch auf deren elektrischen Leistungsaufnahme auswirken.

Zu bedenken, ist das diese klimatischen Gegebenheiten in Mitteleuropa in den Herbst- und Wintermonaten vorherrschend sind. Der Umstand das die Anlagen in einem stündlichen Zyklus von 1 – 2 Stunden auch durch die Nacht in den Abtaumodus wechseln können, zeigt die Problematik der Lärmemissionen deutlich.

Eine Anmerkung in eigener Sache ein verschmutzter Verdampfer oder stark eingedrückte Verdampfer Lamellen können auch zu einem Druckverlust auf dem Verdampfer und damit zu höheren Lärmemissionen führen.

Transiente Schallmessungen in der Klimakammer an Luft/Wasser Wärmepumpen von verschiedenen Testcentern bestätigen die deutliche Zunahme des Schallleistungspegels und damit verbunden auch eine Veränderung der Tonalität (ein hoher Ton kann in ein Brummen wechseln). Die Ventilatoren sowie die Kompressoren wurden bei diesen Messungen als dominante Lärmquellen identifiziert. Diese Lärmquellen werden je nach Änderung des Betriebszustandes der Anlage akustisch deutlich unterschiedlich wahrgenommen. Zu beachten ist das der Verdampfer zwar einen vermeidlich kleinen Einfluss auf die Schallwerte der Anlage hat aber über einen Druckverlust einen direkten Einfluss auf die Ventilatorleistung und damit auf Gesamtschallemission der Anlage hat.  Dies beantwortet auch die Frage, wieso Klimageräte zur Kühlung im Wohnbereich, die auf dem gleichen Bauprinzip wie Wärmepumpen basieren deutlich weniger Probleme mit der akustischen Wahrnehmung durch die Nachbarschaft haben, da bei diesen keine Enteisungszyklen anfallen. Dies trotz hoher Densität dieser Anlage auf kleinstem Raum besonders bei uns in Südeuropa.

Der als störend wahrgenommene Schallpegel von Wärmepumpen kann durch Passive Schallmassnahmen wie konstruktive Massnahmen am Gerät wie der Optimierung der Gehäusegeometrie, Ventilatorform, Innenisolation und Luftdurchsatz und insbesondere durch einen geeigneten Abstand zum Nachbarn und der Verhinderung der Installation der Anlagen direkt vor Reflektierenden Wänden vermindert werden.

Aktive Schallreduktionsmassnahmen werden derzeit noch nicht von Wärmepumpenherstellern direkt verbaut. Dennoch gibt es Lösungen für HVAC-Systeme, basierend auf Active Noise Cancelling (ANC)-Technologien, die bereits in den 1930er Jahren entwickelt wurde und heute durch die massive gesteigert Verarbeitungszeit von Signalen an Bedeutung gewinnt.

Zu bedenken sind beim Einsatz dieser Technologie und Grundsätzlich bei jeder Schallmassnahme Maskierungseffekte von Frequenzüberlagerungen der Lärmquellen bei Wärmepumpen. Wird zum Beispiel eine Einzelfrequenz eines Hohen Frequenzband reduziert kann, durch die Fehlende Frequenzüberlagerung, eine tiefe Frequenz deutlich stärker hörbar werden. Grund sind Wechselwirkung der Ventilatorschaufeln, Kompressoren oder der Lamellen des Wärmetauschers mit Wirbelströmungen (Niederfrequenz) oder der Wechselwirkung mit Turbulenz (Breitbandiges-Rauschen).

Eine weitere Möglichkeit zur Schallreduktion ist der Einsatz von akustischen Resonatoren an reflektierenden Wänden, die akustische Energie in Wärme konvertiert und damit eine Schallreflexion in andere Bereiche reduzieren.

Da der Schallleistungspegel ist eine integrale Grösse ist, gibt einen einzigen Wert für eine schallemittierende Maschine. Aus diesem Wert kann dann am Ort des Empfängers (Immissionsort) ein Schalldruckpegel berechnet werden. Es empfiehlt sich die Wertung in A-Schall, um das frequenzabhängige Empfinden des Menschen zu berücksichtigen und nicht nur Theoretische sondern belastbare praxistaugliche Lösungen zu entwickeln.

Die Entwicklung unserer Schallhauben basiert auf der oben beschriebenen Erfahrung und kombiniert die nachstehenden Schalltechnischen Prinzipien:

1.Schallabsorption
2.Schallisolation
3.Brechung der Luftschwingungen durch Luftumlenkung (Umwandlung der akustischen Energie in Wärme).
4.Verringerung der Luftaustrittsgeschwindigkeit (damit wird weniger Lärm übertragen).

Dies alles funktioniert aber nur wenn die Schallhauben auf die benötigte Anlage Dimension ausgelegt werden und das benötigte Luftvolumen ungehindert das Gehäuse passieren kann.

Unsere Schallhauben ermöglichen eine Gesamtschallreduktion von 17 bis 21 dB(A) gemessen nach Hüllflächenverfahren und Abhängig von der Installationssituation.

Auch der der Zugriff für Service- und Wartungszwecke wird durch Servicetüren rund um die Anlagen nicht eingeschränkt.
Dass die Anlagen zusätzlich vor Atmosphärischen Einflüssen wie: Regen, Schnee, Hagel, Verschmutzung und Vandalismus geschützt sind und sich optisch, durch die Anpassung der Aussenfarbe in die Umgebung integrieren lassen sind weitere Vorteile.

Weiter Informationen
www.silent-mode.com (Deutsch)
www.silent-mode.net (English)
www.silent-mode.it (Italiano)

Grosswärmepumpen sind besonders für den Einsatz in der Industrie, in der kommunalen Infrastruktur oder in grossen Wohn-, Wirtschafts- und Geschäftsgebäuden geeignet. Während Wärmepumpen für den Einsatz im privaten Wohnbau und Gewerbe heute zum Standard der Heiztechnik gehören und den Einsatz von Brennwerttechnik immer mehr zurückdrängen, steckt in der breiten Anwendung von Grosswärmepumpen bzw. Industriewärmepumpen im Leistungsbereich von 200kW bis > 1.000 kW noch ein grosses Potential.

Aber schon deren Einsatzgebiete zeigen den Weg vor das die meist mit mehrstufigen Kompressoren und hohen Luftvolumen bei der verdichteten Bauweise in Städten auf die Ruhebedürfnisse der Anwohner treffen.

Unsere Modularen Schallhauben schaffen hier Abhilfe, durch die Kombination von mehreren Modulen lassen praktisch alle Anlegegrössen mit einer Schallhaube ausrüsten.
Das Bild zeigt eine Schallhaube für eine Wärmepumpe mit einer Wärmeleistung von 120kW und einer Kälteleistung 315kW.
Die Anlage hat 5 Axial Ventilatoren mit einem Luftvolumen bei Vollastbetrieb von 85'000 m3/h. Die Dimensionen der Anlage sind 3'600 x 2'250 x 2320 mm (L x B x H).

Die Schallhaube hat die nachstehenden Masse: 5'000 x 3'300 x 3'100 mm (L x B x H).
​
Die Schallhaube ist auf einen Luftdurchsatz von 92'000 m3/h ausgelegt und bringt eine Schallreduktion in 1 Meter Abstand von 18 – 20 dB(A), gemessen nach Hüllflächenverfahren.

Die Anlage hat die nachstehenden Masse:
1'280 x 612 x 1'165 mm (L x T x H)

Das maximale Luftvolumen beträgt 3'400 m3/h.

Die passende Schallhaube hat die Masse:
1'900 x 1'100 x 1'400 mm (L x T x H)

Die Schallhaube hat einen maximalen Luftdurchsatz von 3'900 m3/h und wurde in der RAL Farbe produziert.

Die Schallhaube ermöglich eine maximale Schallreduktion zwischen 16 und 18 dB(A) durch gezielte Luftführung in Kombination mit Isolation zur Verhinderung von Maskierungseffekten und Reflexionsschall. Servicetüren rund um die Anlagen ermöglichen einen ungehinderten Zugang für Service- und Wartungsarbeiten. Durch Innenliegende "Plenum Bleche" wird ein Luftkurzschluss zwischen Lufteintritt und Luftaustritt verhindert.

Die Schallhaube besteht aus Aluminium Systemprofile mit einer stärke von 5 cm und Aluminium Paneelen mit Pulverbeschichtung in RAL Farbe 5022 mit einer Stärke von 1.5 mm mit innenliegender Wetterbeständiger Isolation mit einer Dicke von 40 mm.

Die Innenseite der Servicetüren ist mit einer Schallisolation auf der Basis von schallabsorbierenden Polyethylen-Schaumstoffplatten mit einer Stärke von 40 mm ausgestattet. Durch die schallabsorbierenden Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle in der Industrie. Das Material ist Wasser-, UV- und Formbeständig und baut keine Bakterien (Pilze auf) und ist komplett recyclebar und schwer entflammbar.

Der Herbst treibt es Bunt mit unseren Schallhauben!

Neben den das ganze Jahr über dominierenden Wunschfarben RAL 9016 / RAL 7047 kamen in diesem Herbst zahlreiche neue Farbtöne als Wunsch Aussenfarbe für die Schallhauben unserer Kunden dazu.

Zu der Hitparade der Schallhauben die in diesem Herbst am meisten ausgeliefert wurden gehören die nachstehenden Wärmepumpen Marken:

​Viessmann, Vaillant AeroTherm, Mitsubishi ZUBADAN, Panasonic AQUAREA, Brötje, LG THERMA-V, Stiebel Eltron, Nibe.

Weitere Informationen: info@silent-mode.com
​

Ausgangslage
Der Bitzer Verflüssigersatz ECOSTAR LHV7E hat die nachstehenden Masse: 1’430 x 696 x 1’660 mm (L x B x H).
Die Anlage hat zwei EC-Ventilator mit einem maximalen Luftvolumenstrom von 10’000 m3/h (Volllast).
Die statische Pressung der Ventilatoren ist maximal 20 Pascal. Die Anlage steht in einem Innenhof in Berlin mit obenliegenden Wohneinheiten und kühlt die Regale eines Lebensmittelladens.

Schallhauben Konzept
Das Grundgerüst der SilentMode-V-Serie Schallhaube ist ein Aluminium Steckprofilrahmen, in diesen Profilrahmen werden die Servicetüren rund um die Anlage und im Dach Integriert. Die Servicetüren basieren auf Aluminiumpaneelen mit einer Stärke von 1.5 mm mit innenliegender 40 mm Dicker Isolation aus Stratocell® Whisper, das Material weist mit die besten, im Markt erhältlichen, schallabsorbierenden Eigenschaften auf.

Der Grundrahmen hat die nachstehende Dimension
2’330x1’400x2’360mm (L x B x H) bei einem Gewicht von 312 kg. (Schwerstes Einzelteil = 20 kg zum Einbringen in den Hof).

Luftführung
Der Eintritt der Zuluft erfolgt Vorne direkt auf den Lamellen-Tauscher. Der Luftauslass erfolgt Spiegelverkehr an beiden Seiten seitlich. Die jeweiligen Lufteintrittsseiten und Austrittseiten können flexibel werden. (Spiegelverkehrte Bauweise).
Mit einer Luftraum Stau Höhe garantieren wir einen kontinuierlichen Abfluss der Warmluft. Ein Luftkurzschluss wird durch die Seitenversetzte Bauweise der Lufteintritts und Luftaustritts und einer zusätzlichen Trennung der Luftkammern in der Schallhaube vermieden.
Die Schallhaube ist auf einen Luftdurchsatz von 10’670 m3/h ausgelegt. Die Durchschnitts Luftaustrittgeschwindigkeit beträgt 1,98 m/sec. damit wir kaum Schall übertragen.

Schallreduktion
Die allseitige Schallreduktion über das Frequenzspektrum von 63 bis 8’000 Hz beträgt nach Differenzmessungen
21 dB(A) / Messung ohne Wind bei einer Aussentemperatur von 15°C und Sonnenschein.

Für weitere Informationen:
info@silent-mode.com

Erneut traten heute zwei teilweise vormontierte Schallhauben für Mitsubishi Wärmepumpen die Reise nach Deutschland, mit Ziel Berlin an.

Die Hauben haben je die Masse 1'700 x 1'000 x 1'600 mm (L x B x H) und sind auf einen Luftumschlag auf Volllast von 6'900 m3/h ausgelegt.

Die Hauben sind inklusive der Lufttrennung zwischen Warmluft (Lufteintritt) und Kaltluft (Luftaustritt) soweit vormontiert, das diese auf dem Einbauplatz nur noch über die Anlagen gehoben werden können und rund herum die Servicetüren und das Dach eingesetzt werden kann.

Dies spart Zeit auf der Baustelle und ermöglicht eine optimale Kontrolle der Schallhauben vor dem Versand, zudem kann die Schallhaube auch ohne Kenntnisse Vorort einfach integriert werden.

Die Hauben sind mit unserem neuen Schienensystem zum einfachen Einsetzen der Lufttrennungen ausgestattet.  Sollte die Lufttrennung einmal ausgebaut werden, kann diese einfach über das Schienensystem und öffnen der seitlichen Türe rausgezogen werden.

Die Lufttrennung besteht aus Hart-PVC Platten diese sind steif, massiv, formstabil. Darüber hinaus weisen diese Platten eine gute chemische Beständigkeit, elektrische Isolierfähigkeit (Thermisch und Akustisch), baut kein Pilz und Schimmel auf und ist zudem nur schwer brennbar.

Diese Eigenschaften machen dieses Material hervorragend für industrielle Anwendungen geeignet. Da sich das Material auch Vorort, einfach mit einem Cutter Messer schneiden lässt ermöglicht es die Millimeter genaue Anpassung der Lufttrennung, so dass die beiden Luftkammern (Air / Air) wirklich hermetisch getrennt werden.

Die hermetische Lufttrennung zur Vermeidung eines sogenannten Luftkurzschluss ist eine der wichtigsten Anforderungen die bei dem Bau von Schallhauben für Luftführende Geräte gelöst werden muss. Auch bei kleinsten Spalten haben wir einen Luftkurzschluss der zu einer reduzierten Anlageleistungen oder gar zu Störungen führen kann.

www.silent-mode.com / www.silent-mode.net

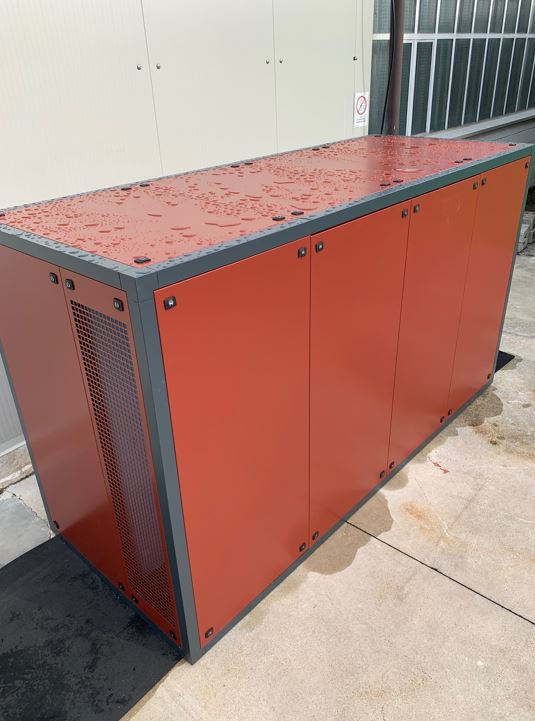

Ausgangslage

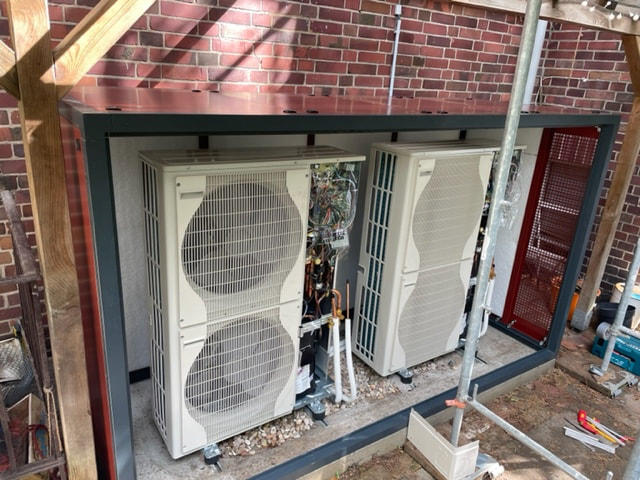

Zwei Mitsubishi PUHZ-SHW140 Split L/W Wärmepumpe sollen mit einer Silent Mode Schallhaube ausgerüstet werden. Die beiden Anlagen haben je die nachstehende Masse: 950 x 330 x 1’350 mm (L x B x H).
Jede Anlage hat je 2-Axialverntilatoren mit einem maximalen Luftvolumenstrom von 6’000 m3/h (Kombiniertes Luftvolumen = 12’000 m3/h bei gleichzeitiger Volllast). Die maximale statische Pressung der Ventilatoren liegt bei 20 Pa.
Die Schallhaube wurde vor dem Versand Richtung Deutschland bei uns in der Produktion zur Kontrolle aufgebaut.

Schallhauben Konzept
Das Grundgerüst der Schallhaube ist ein Aluminium Steckprofilrahmen, in diesen Profilrahmen werden die Servicetüren rund um die Anlage und im Dach Integriert. Die Servicetüren basieren auf Aluminiumpaneelen mit einer Stärke von 1.5 mm mit innenliegender 40 mm Dicker Isolation aus Stratocell® Whisper, das Material weist mit die besten, im Markt erhältlichen, schallabsorbierenden Eigenschaften auf. Da der laminierte Polyethylen-Schaum Geräusche absorbiert und nicht reflektiert, ist er eine ausgezeichnete Alternative zu vielen heutzutage verwendeten Lärmschutzmaterialien. Die Isolation ist zudem Feuchtebeständig, baut keinen Schimmel auf, kann mit dem Hochdruckreiniger abgespült werden und entspricht der Brandschutzklasse: B-S2-d0 (schwer entflammbar).

Der Grundrahmen hat die nachstehende Dimension: 2’760 x 1’100 x 1’600 mm (L x B x H) bei einem Gewicht von 230 kg. Das Gewicht der Schallhaube verteilt sich über die gesamte Grundfläche der Schallhaube so das keine Punktlasten entstehen.

Luftführung
Der Eintritt der Zuluft von Hinten damit die gleichmässige Anströmung auch der Eckverflüssiger gewährleistet wird, Der Luftauslass erfolgt Vorne seitlich. Die Schallhaube ist auf einen Luftdurchsatz von 14'000 m3/h ausgelegt.

Die Durchschnitts Luftaustrittsgeschwindigkeit beträgt 1,8 m/sec. damit wir kaum Schall übertragen.

Schallreduktion
Die allseitige Schallreduktion über das Frequenzspektrum von 63 bis 8’000 Hz beträgt zwischen 19 und 20 dB(A).
Die Schallhaube ist komplett in Aluminium produziert und in der RAL Farbe Rubinrot und Anthrazit Pulverbeschichtet.

Für weitere Informationen:
​info@silent-mode.com

Die Wärmepumpe hat die nachstehenden Masse:
950 x 940 x 417 mm (L x T x H), das maximale Luftvolumen der Anlage beläuft sich 3'300 m3/h und wird durch einen Axial Ventilator mit einer statischen Pressung von maximal 20 Pascal erreicht.
​
Die passende Schallhaube Silent-Mode Model-H3 und hat die Masse:
1'600 x 1000 x 1'400 mm (L x T x H)
Die Schallhauben hat je einen maximalen Luftdurchsatz von 4'200 m3/h und wurde in der vom gewünschten RAL Farbe Bi-Color produziert werden.

Die Schallhauben ermöglich eine maximale kombinierte Schallreduktion zwischen 17 und 20 dB(A) durch gezielte Luftführung in Kombination mit Isolation zur Verhinderung von Maskierungseffekten und Reflexionsschall.

Servicetüren rund um die Anlagen ermöglichen einen ungehinderten Zugang für Service- und Wartungsarbeiten. Durch Innenliegende "Lufttrennung" wird ein Luftkurzschluss zwischen Lufteintritt und Luftaustritt verhindert.

Die Schallhaube besteht aus Aluminium Systemprofile mit einer Stärke von 5 cm und Aluminium Paneelen mit Pulverbeschichtung nach Wunsch mit einer Stärke von 1.5 mm mit innenliegender Wetterbeständiger Isolation auf der Basis von Schallabsorbierenden Polyethylen-Schaumstoffplatten mit einer Stärke von 40 mm ausgestattet.

Durch die Schallabsorbierenden Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle in der Industrie. Das Material ist Wasser-, UV- und Formbeständig und baut keine Bakterien (Pilze auf) und ist komplett recyclebar.

Für weitere Informationen: info@silent-mode.com

Bild 1 = Seitenansicht Luftaustritt
Bild 2 = Frontansicht ohne Servicetüren mit Sicht auf die Lufttrennung zwischen Lufteintritt und Luftaustritt
Bild 3 = Sicht auf die geschlossen Servicetüren auf der Anlagerückseite

Bei der Liegenschaft ist eine MERANUS MS170 Inverter Pool Wärmepumpe frei im Feld stehend installiert. Die Anlage solllte  mit einer Schallhaube ergänzt werden.

Die MERANUS MS170 hat auf voller Leistung (Wärmeabgabe von 11.5 kW) ein Luftvolumenstrom von 4’200 m3/h (Volllast). Die statische Ventilator-Pressung beträgt max. 20 Pa. Die Anlage hat bei einer Wärmeleistung von 50% einen Schalldruckpegel von 41 dB(A). Bei Arbeit auf Volllast dürfte die Anlage einen Schalldruckpegel von > 50 dB(A) in 1 Meter Abstand erreichen. Das besondere an der Anlage ist das die ausströmende Luft des Ventilators direkt um 90°umgeleitet wird, dadurch werden die Schwingungen des Luftschalls in Energie umgewandelt und der Luftschall stark reduziert.
​
Die Problematik besteht darin das die Frequenzen des Luftschalls die Tiefen Frequenzen des «Mitsubishi Twin Rotary Kompressoren nicht mehr überdecken (maskieren).

Schallhauben Konzept
Das Grundgerüst der Schallhaube ist ein Aluminium Steckprofilrahmen, in diesen Profilrahmen werden die Servicetüren rund um die Anlage und im Dach Integriert. Die Servicetüren basieren auf Aluminiumpaneelen mit einer Stärke von 1.5 mm mit innenliegender 40 mm Dicker Isolation aus Stratocell® Whisper, das Material weist mit die besten, im Markt erhältlichen, Schallabsorbierenden Eigenschaften auf. Da der laminierte Polyethylen-Schaum Geräusche absorbiert und nicht reflektiert, ist er eine ausgezeichnete Alternative zu vielen heutzutage verwendeten Lärmschutzmaterialien. Die Isolation ist zudem Feuchtebeständig, baut keinen Schimmel auf, kann mit dem Hochdruckreiniger abgespült werden und entspricht der Brandschutzklasse: B-S2-d0 (schwer entflammbar).

Der Grundrahmen hat die nachstehende Dimension: 1’700 x 1’100 x 1’100 mm (L x B x H) bei einem Gewicht von 120 kg. Luftführung Der Eintritt der Zuluft erfolgt hintern seitlich der Schallhaube. Der Luftauslass erfolgt Spiegelverkehr der Front Rechts und Links damit wird die Luft nochmals um 90°umgelenkt. Die Schallhaube ist auf einen Luftdurchsatz von 4’500 m3/h ausgelegt. Die Durchschnitts Luftaustrittsgeschwindigkeit beträgt 1,85 m/sec. damit wir kaum Schall übertragen.

Wärmepumpe Schallreduktion
Die allseitige Schallreduktion über das Frequenzspektrum von 65 bis 8’000 Hz beträgt zwischen 18 bis 19 dB(A).

Anpassung an die Umgebung
​Die Schallhaube wurde komplett in Aluminium erstellt und in der RAL Farbe 7016 zusätzlich Pulverbeschichtet.

Ausgangslage
Es handelt sich um die Installation einer Schallhaube für einen "CABERO Rückkühler GCW099A8.8/8S" mit bereits integrierter Adiabatik Vorkühl-Funktion.

Die Masse des Rückkühler sind: 9’100 x 1’390 x 1’850 mm (L x B x H). Auf voller Leistung setzen die 8 Ventilatoren des Rückkühler ein Luftvolumen von 194’470 m3/h um. Zur Schallminderung und zur Effizienzsteigerung der Anlage soll eine Schallhaube eingesetzt werden und die bereits bestehende Adiabatik Lösung integriert werden.

Die Integration der bestehenden Adiabatik Lösung in die Schallhaube wird zur einer Reduktion des Wasserverbrauches führen da der Windtrift des Verdunsteten Wassermenge im geschützten Atmosphärischen Raum in Schallhauben Innern stark reduziert wird. Da die Verdunstungskälte auch länger in der Haube steht wird gleichzeitig die Energieeffizienz gesteigert, dies auch darum weil der Rückkühler durch die Haube beschattet wird.

Schallhauben Konzept
Das Grundgerüst der Schallhaube ist ein Aluminium Steckprofilrahmen, in diesen Profilrahmen werden die Servicetüren rund um die Anlage Integriert. Für den Luftaustritt werden Schallkulissen mit einer Tiefe von 700 mm eingesetzt. Diese Kulissen sind so gebaut das ein aktiver Ventilator einen Passiven Ventilator nicht beeinflusst. Die Lufteintrittskulissen haben eine Einbautiefe von 350.

Die Schallhaube ist aus 2 Modulen gebaut die einfach aneinander gebaut werden. Die Module sind nur an der Front- und Rückseite getrennt und innerhalb der Haube durchgehend offen. Die Schallhaube wurde Vorort durch das Zusammenfügen der vorbereiteten Module montiert. Die Servicetüren basieren auf Aluminiumpaneelen mit einer Stärke von 1.5 mm mit innenliegender 40 mm Dicker Isolation aus Stratocell® Whisper, das Material weist mit die besten, im Markt erhältlichen, Schallabsorbierenden Eigenschaften auf.

Die Zusammengebauten 2 Module haben die nachstehende Dimension: 10’600 x 2’490 x 2’550 mm (L x B x H) bei einem Gewicht von 1’397 kg. Die Schallkulissen und die freien Lufteintrittsöffnungen sind mit rund 15% über dem benötigten Luftvolumen der Anlage konzipiert.

Die allseitige Schallreduktion über das Frequenzspektrum von 63 bis 8’000 Hz beträgt zwischen 15 bis 18dB(A), dies bei einem Druckverlust von rund 20 Pa.

Weitere Informationen:
info@silent-mode.com / www.silent-mode.com

Ausgangslage
Es handelt sich beidem Vorhaben um eine Einhausung von 2 bereits installieren Samsung Inverter Ausseneinheiten. Die Anlagen haben je zwei Axial-Ventilatoren mit einem maximalen Luftvolumenstrom von 7’200 m3/h (Volllast). Die statische Pressung der Ventilatoren beträgt maximal 20 Pa.

​Die Anlage steht in der Schweiz Kanton Bern.

Schallhauben Konzept
Das Grundgerüst der Schallhaube ist ein Aluminium Steckprofilrahmen, in diesen Profilrahmen werden die Servicetüren rund um die Anlage und im Dach Integriert. Die Schallhaube wurde ohne Schrauben einfach Vorort durch das Zusammenstecken der vorbereiteten Module montiert werden. Zur Sicherheit vor hohen Windlasten an der exponierten Position wurden die Eckverbinder zusätzlich verschraubt so das die Schallhaube auch bei Orkanstärke auf Position bleibt.
Die Servicetüren basieren auf Aluminiumpaneelen mit einer Stärke von 1.5 mm mit innenliegender 40 mm Dicker Isolation aus Stratocell® Whisper, das Material weist mit die besten, im Markt erhältlichen, Schallabsorbierenden Eigenschaften auf.
Da der laminierte Polyethylen-Schaum Geräusche absorbiert und nicht reflektiert, ist er eine ausgezeichnete Alternative zu vielen heutzutage verwendeten Lärmschutzmaterialien. Die Isolation ist zudem Feuchtebeständig, baut keinen Schimmel auf, kann mit dem Hochdruckreiniger abgespült werden und entspricht der Brandschutzklasse: B-S2-d0 (schwer entflammbar).

Schallhauben Dimension
Der Grundrahmen zur Aufnahme von beiden Anlagen hat die nachstehende Dimension: 2’900 x 1’450 x 1’800 mm (L x B x H) bei einem Gewicht von 140 kg. Die Schallhaube wurde  komplett in Aluminium herstellt.

Luftführung
Der Eintritt der Zuluft erfolgt wegen des geringen Abstands des Verflüssigers von der Wand von Hinten seitlich. Der Luftaustritt erfolgt Vorne nach Oben mit einer Luftumleitung von 90°.

.Die Schallhaube ist auf einen Luftdurchsatz von 15’000 m3/h ausgelegt. Die ~Luftaustrittsgeschwindigkeit beträgt 1,69 m/sec. damit wir kaum Schall übertragen.

Schallreduktion und Druckverlust
Die allseitige Schallreduktion über das Frequenzspektrum von 63 bis 8’000 Hz beträgt zwischen 15 bis 16 dB(A), dies bei einem Druckverlust von < 15 Pa.

Luftkurzschluss
Ein Luftkurzschluss zwischen der Eintretenden wärmeren Luft und dem kälteren Luftaustritt wird durch den Einsatz einer Trennwand aus Kunststoffplatten mit einem hohen Gummianteil mit Sitz an der Vorderkante der Anlagen vermieden. Mit dieser Trennwand werden die Luftkammern hermetisch getrennt. Der hohe Gummianteil der Platte führt dazu das keine Vibrationen der Anlagen auf den Schallhauben Rahmen übertragen werden.

Direkt neben der Kaskadenschallhaube steht eine unserer Schallhauben für eine Samsung VRF-Anlage die nach dem gleichen Konzept ausgeführt wurde.

Für weitere Informationen:
info@silent-mode.com

Aussenschwimmbecken im Privaten Bereich boomen dies führt dazu das immer mehr Pool Wärmepumpen zu Einsatz kommen. Diese stehen dann meist in der Ruhezone rund um den Pool und vielfach auch in der Nähe des Nachbargrundstücks.

Aufgepasst auch Pool-Wärmepumpen auch als leise geltende Inverter-Wärmepumpen verursachen Geräusche wie eine Wärmepumpe die für die Beheizung des Wohnraums genutzt wird.

Wir erleben deshalb eine grosse Nachfrage nach Schallhauben für Pool-Wärmepumpen und vielfach auch für die Pumpen und Filteranlage.

Mit dem Einsatz einer Schallhaube kann die Geräuschemission einer Pool-Wärmepumpe meist zwischen 16 bis 20 dB(A) reduziert werden.

​Da sich die Schallhauben auch farblich der Umgebung anpassen lassen und sich auch das Dach begrünen lässt ist ein weiterer Vorteil bei der Integration in die Umgebung.
​
Gerne stehen wir Ihnen für weitere Auskünfte zur Verfügung.
info@silent-mode.com

Bepflanzung von Schallhauben-Dächern (Urban Gardening)
Der verdichteten Bauweise fallen immer mehr Grünflächen zum Opfer, die Flächen der Dächer unserer Schallhauben von 1.5 m2 bis mehrere m2 sind eine Möglichkeit kleine Grünflächen durch deren Begrünung zu gewinnen. Dies insbesondere mit der Erfahrung, dass Wärmepumpen und Klimageräte in den Stadtcentern oft in Innenhöfen stehen und als Technische Anlagen nicht den ästhetischen Bedürfnissen von Urbanen Bewohnern gerecht werden. Hier verbessern unsere Schallhauben, einmal durch die freie Wahl der RAL Aussenfarbe in Kombination mit der Begrünung des Daches die Optische Integration der Anlagen in die Umgebung wesentlich.

Aufbau des Daches
Für die Bepflanzung der Schallhauben-Dächer eignen sich Pflanzen die keine grosse Pflanztiefe benötigen. Das als Pflanzenwanne ausgebaute Dach biete eine Pflanztiefe von 20 cm. In der Wanne ist ein Filterfliess integriert  als Substrat der Pflanzenwanne eignet sich ein Gemisch aus Perlite und Pflanzenerde, dies Kombination erlaubt die Füllung der Pflanzenwanne, ohne dass ein grosses Gewicht entsteht und bietet den Pflanzen eine Ideale Struktur für die Wurzelbildung.

Akustischer Komfort
Durch die Schichtung auf dem Schallhauben-Dach wird zusätzlich der Akustische Komfort erhöht respektive die Schallisolation gegen oben nochmals verstärkt.
​
Energetische Vorteile
Bei dem Einsatz von Schallhauben für Klimaanlage reduziert sich zudem die Aufheizung der Schallhaube bei direkter Sonneinstrahlung und reduziert somit der Delta-T zwischen der Aussenluft und der geforderten Kälteleistung.

Beim Einsatz mit Wärmepumpen dient die Schichtung in der Pflanzenwanne quasi als Aussenisolation und führt zu einer leicht wärmeren Atmosphärischen Umgebung was wiederum zu der Reduktion der Energieintensiven Enteisungszyklen bei Wärmepumpen führen kann.

1) Schallhaube mit offenen Frontservicetüren und im Dach liegender Pflanzenwanne.
2) Lufteintrittsseite der Schallhaube mit Servicetüre und Pflanzenwanne.
3) Luftaustrittsseite der Schallhaube mit Servicetüre und Pflanzenwanne.
4) Schallhaube Front und Rückseite mit Servicetüren und Pflanzenwanne.
5) Aufbau des Substrats der Pflanzenwanne
6) Perlite,  Leicht, Wasserhaltend, Ideal für die Wurzelbildung.

Für weitere Informationen: info@silent-mode.com

Grundsätze bei der Planung
Die Planung unserer Schallhaube basiert auf den nachstehenden Prinzipien:

1. Möglichst geringe Grösse der Schallhaube
2. Modulare Erweiterbarkeit
3. Höchstmögliche Schallisolation
4. Vermeidung von Leistungsverlusten der Anlagen
5. Ungehinderter Zugriff für Service und Wartung
6. Verlegung des Lufteintritts auf die Schattenseite der Anlage
Geringeres Delta-T)

Ausganglase Kälteanlage
Die Anlage hat eine maximale Kälteleistung von 59.7 kW und bewegt über einen Axial-Ventilator auf maximaler Leistung ein Luftvolumen von 19'584 m3/h. Die Anlage hat 2 Scroll-Kompressoren mit einem Kältekreis. Als Kältemittel wir R410A verwendet.

Schalldruckpegel der Anlage
Der Schalldruckpegel in einer Distanz von 10 Meter zur Anlage beträgt nach ISO3744:210 50.3 dB(A) dies bei einem Schallleistungspegel von 81 dB nach UIN EN ISO 9614.


Konzept der Schallhaube
Aluminiurahmen Konstruktion zur Aufnahme von Schallisolierten Servicetüren aus Aluminium für den Luftaustritt und Lufteintritt und die Integration rund um die Anlage.

Die Schallhaube ist auf ein Luftvolumen von 20’100 m3/h ausgelegt, das die Anlage kann in der Schallhaube ohne Druckverlust betrieben werden.

Die Grundkonstruktion hat die nachstehenden Masse: 1'700 x 1’700 x 2‘635 mm (L x B x H)

Rund um die Anlagen werden Servicetüren mit innenliegender 40 mm Dicker Schallisolation integriert.

Diese Servicetüren sind mit Schnellverschlüssen ausgerüstet die sich einfach von einer Person ausbauen lassen. Damit sichern wir einen ungehinderten Zugang für Service- und Wartungsarbeiten.
Das Isolationsmaterial bietet ein hohe Schallisolation über das ganze Frequenzspektrum.

Die Isolation ist zudem Wasser- und UV Resistent und baut keine Bakterien und Pilze auf.

Die Isolation entsprich zudem der höchsten Brandsicherheitsklasse.

Vorteile durch die Schallhaube
Allseitig hohe Schallreduktion zwischen 18 bis 20 dB(A).

Schutz der Anlagen vor Wettereinflüssen (Direkter Sonneneinstrahlung, Regen, Hagel, Wind.

Uneingeschränkter Zugriff zu den Anlagen für Service und Wartungsarbeiten.

Material.
Sämtlich Bestendteile der Schallhaube sind recyclebar

Standort
STRESA Italien

www.silent-mode.com

Grundsätze bei der Planung
Die Planung unserer Schallhaube basiert auf den nachstehenden Prinzipien:

1. Möglichst geringe Grösse der Schallhaube
2. Modulare Erweiterbarkeit
3. Höchstmögliche Schallisolation
4. Vermeidung von Leistungsverlusten der Anlagen
5. Ungehinderter Zugriff für Service und Wartung

Die Wärmepumpe weist die folgenden Masse auf.
1‘900 x 1‘000 x 2‘300mm (L x B x H) / der Luftdurchsatz der Anlage bei Volllast beträgt 14‘000m3/h.

Konzept der Schallhaube
Aluminiurahmen Konstruktion zur Aufnahme von Schallisolierten Servicetüren aus Aluminium für den Luftaustritt und Lufteintritt und die Integration rund um die Anlage.

Die Schallhaube ist auf ein Luftvolumen von 15‘200 m3/h ausgelegt, das die Anlage kann in der Schallhaube ohne Druckverlust betrieben werden.

Die Grundkonstruktion hat die nachstehenden Masse: 2‘750 x 2‘100 x 2‘750 mm (L x B x H)
Die freien Flächen:  Lufteintritt = 1.04m2 / Luftaustritt = 1.04m2

Rund um die Anlagen werden Servicetüren mit innenliegender 40 mm Dicker Schallisolation integriert.

Diese Servicetüren sind mit Schnellverschlüssen ausgerüstet die sich einfach von einer Person ausbauen lassen. Damit sichern wir einen ungehinderten Zugang für Service- und Wartungsarbeiten.

Das Isolationsmaterial bietet ein hohe Schallisolation über das ganze Frequenzspektrum.

Die Isolation ist zudem Wasser- und UV Resistent und baut keine Bakterien und Pilze auf.

Die Isolation entsprich zudem der höchsten Brandsicherheitsklasse.

Vorteile durch die Schallhaube
Allseitig hohe Schallreduktion zwischen 15 bis 18 dB(A).

Schutz der Anlagen vor Wettereinflüssen (Regen, Hagel, Schnee, Wind (direkter Wind auf den Ventilatoren kann zu Leistungsverlusten führen) und Vandalismus.

Uneingeschränkter Zugriff zu den Anlagen für Service und Wartungsarbeiten.

Material.
Sämtlich Bestendteile der Schallhaube sind recyclebar.

Standort
Thüringen Deutschland
​
​www.silent-mode.com

 Ausgangslage
Die Mitsubishi LW Wärmepumpen der Modellreihe SHW112YAA hat die nachstehenden Masse:
1’050 x 480 x 1’020 mm (B x T x H). Die Anlage wurde auf unserem Testgelände vor dem Versand an den Kunden aufgebaut.

Die Anlage hat ein Axialventilator mit einem maximalen Luftvolumenstrom von 4’800 m3/h.

Schallhauben Konzept
Das Grundgerüst der Schallhaube ist ein Aluminium Steckprofilrahmen, in diesen Profilrahmen werden die Servicetüren rund um die Anlage und im Dach Integriert. Die Servicetüren basieren auf Aluminiumpaneelen mit einer Stärke von 1.5 mm mit innenliegender 40 mm Dicker Isolation aus Stratocell® Whisper, das Material weist mit die besten, im Markt erhältlichen, Schallabsorbierenden Eigenschaften auf.

Da der laminierte Polyethylen-Schaum Geräusche absorbiert und nicht reflektiert, ist er eine ausgezeichnete Alternative zu vielen heutzutage verwendeten Lärmschutzmaterialien.

Die Isolation ist zudem Feuchtebeständig, baut keinen Schimmel auf, kann mit dem Hochdruckreiniger abgespült werden und entspricht der Brandschutzklasse: B-S2-d0 (schwer entflammbar).

Der Grundrahmen der Schallhaube hat die nachstehende Dimension: 1’700 x 1’100 x 1’400 mm (L x B x H) bei einem Gewicht von 90 kg. Luftführung

Der Eintritt der Zuluft hinten seitlich wahlweise Rechts oder Links. Der Luftauslass erfolgt Spiegelverkehr seitlich Vorne. Die Schallhaube ist auf einen Luftdurchsatz von 5’100 m3/h ausgelegt.

Die Durchschnitts Luftaustrittgeschwindigkeit beträgt 1,7 m/sec. damit wir kaum Schall übertragen.

Details Schallhaube
Schallreduktion Die allseitige Schallreduktion über das Frequenzspektrum von 63 bis 8’000 Hz beträgt zwischen 19 bis 21 dB(A). Anpassung an die Umgebung Die Schallhaube wird komplett in Aluminium erstellt und in der von Ihnen gewünschten RAL Farbe produziert.

Maximale Anlagegrösse
Aussenmasse: 1'100  x 420 x 1'200 mm (L x B x H)

Maximale Luftvolumen
Wärmepumpen: 4'200 m3/h
Klimaanlagen : 3'500 m3/h
VRF/VRV Anlagen: 3'500 m3/h

Druckverlust durch die Schallhaube
ca. 18 Pascal

RAL Farbe
Hergestellt in Schwarz Matt

Material
Komplett aus Aluminium gefertigt

Isolation
40 mm Dicke, Die Isolation ist schwer entflammbar und entspricht der Brandklasse EN 13501-1 B-s2-d0 DIN4102: B1 - Erfahren Sie mehr

Versandbereite Standardschallhaube für Wärmepumpen wie zum Beispiel von Vaillant, Viessmann, Remko, Nibe etc.. mit den Massen 1'700 x 1'100 x 1'400 mm (L x B x H) in unserem Lager.

Die Schallhaube ist sowohl für Split- und Kompakt-Wärmepumpen mit Massen von maximal 1'100 x 400 x 1'300 mm (L x B x H) und einem Luftvolumen auf Volllast von max. 4'500 m3/h ausgelegt.

Die Schallhaube ist vollständig aus Aluminium produziert und wurde nachträglich in der RAL Farbe 7016 Pulverbeschichtet. Die Innenseite der Haube ist mit StratocellWhisper Isolation mit 40 mm Stärke ausgelegt. Die Kombination der Luftumlenkung von 90° mit Schallisolation und Schallabsorption ermöglich je nach Installationssituation eine Reduktion des Schalldruckpegels um 15 - 20 dB(A) über das ganze Frequenzband und sämtliche Betriebszustände der Wärmepumpe (Volllast und auch im Enteisungsmodus).

Die Schallhaube wir in diesem Fall Vormontiert geliefert kann aber auch demontiert geliefert werden. Ein Aufbau Vorort ist einfach und in weniger als 1 Stunde zu bewältigen. Durch die Konstruktion des Grundrahmens mit Steckprofilen wird auch kein Werkzeug benötigt und auch ein Zusammenschrauben der Teile entfällt.

Für weitere Information:
www.silent-mode.com

Die Tischverdampfer bestehen nur aus dem Verflüssiger und den Ventilatoren der Kompressor liegt im Innenraum. Die Herausforderung war den Luftschall in einem hohen Frequenzbereich zu eliminieren. Das es sich bei den Anlagen um on/off Anlage handelt laufen diese Kontant auf dem maximalen Luftvolumen von 10'300 m3/h.

Die Anlagen haben je die Masse: 2'006 x 956 x 1’268 mm L x B x H. Die Anlagen sind mit einem geringen Abstand nebeneinander montiert.
Die Schallhaube für die 2 Anlagen hat die Masse: 2'006 x 956 x 1’268 mm (L x B x H). Die Schallhaube wurde für die Aufnahme von 2 Tischverdampfern gebaut und hat die 2'600 x 3'100 x 1'500 mm (L x B x H).

Die Schallreduktion gemessen nach Hüllflächenverfahren beträgt 15 bis 16 dB(A).

Die Schallhaube ist komplett aus Aluminium gefertigt. Die Grundkonstruktion ist ein Alustecksystem das sich einfach aufbauen lässt. Rund um die Anlage wurden Servicetüren eingebaut die einen uneingeschränkten Zugang zu der Anlage für Service und Wartungsarbeiten ermöglichen.

Die Innenseite der Schallhaube ist mit einer 50 mm dicken Isolation (Stratocell Whisper) ausgelegt.
Der Lufteintritt wird seitlich unten geführt und an den Längsseiten oben ausgeblasen. Ein Luftkurzschluss wird durch ein Transnormblech das die Luftkammern trennt vermieden.

Die Schallhaube wurde vor dem Versand auf unserem Gelände aufgebaut und wir vormontiert verladen so dass Sie Vorort nur noch wie ein Hut über die Anlage gehoben werden kann.
Für weitere Informationen:
info@silent-mode.com
