- Schallschutzhaube Silent H-5 (Aussenmasse: 1'700 x 1'100 x 1'700 mm L x B x H)

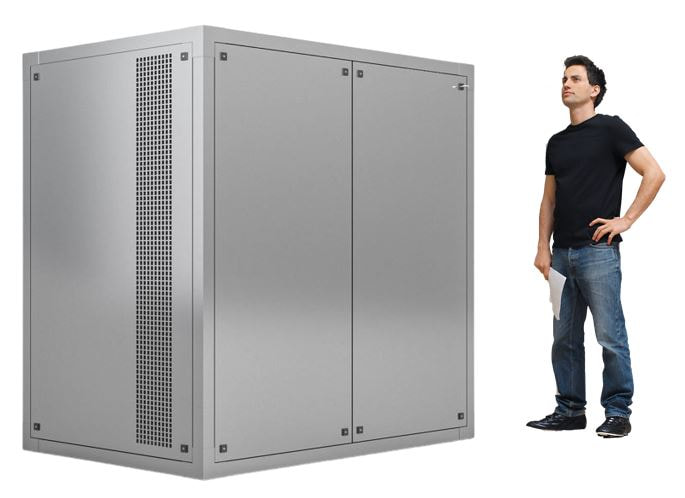

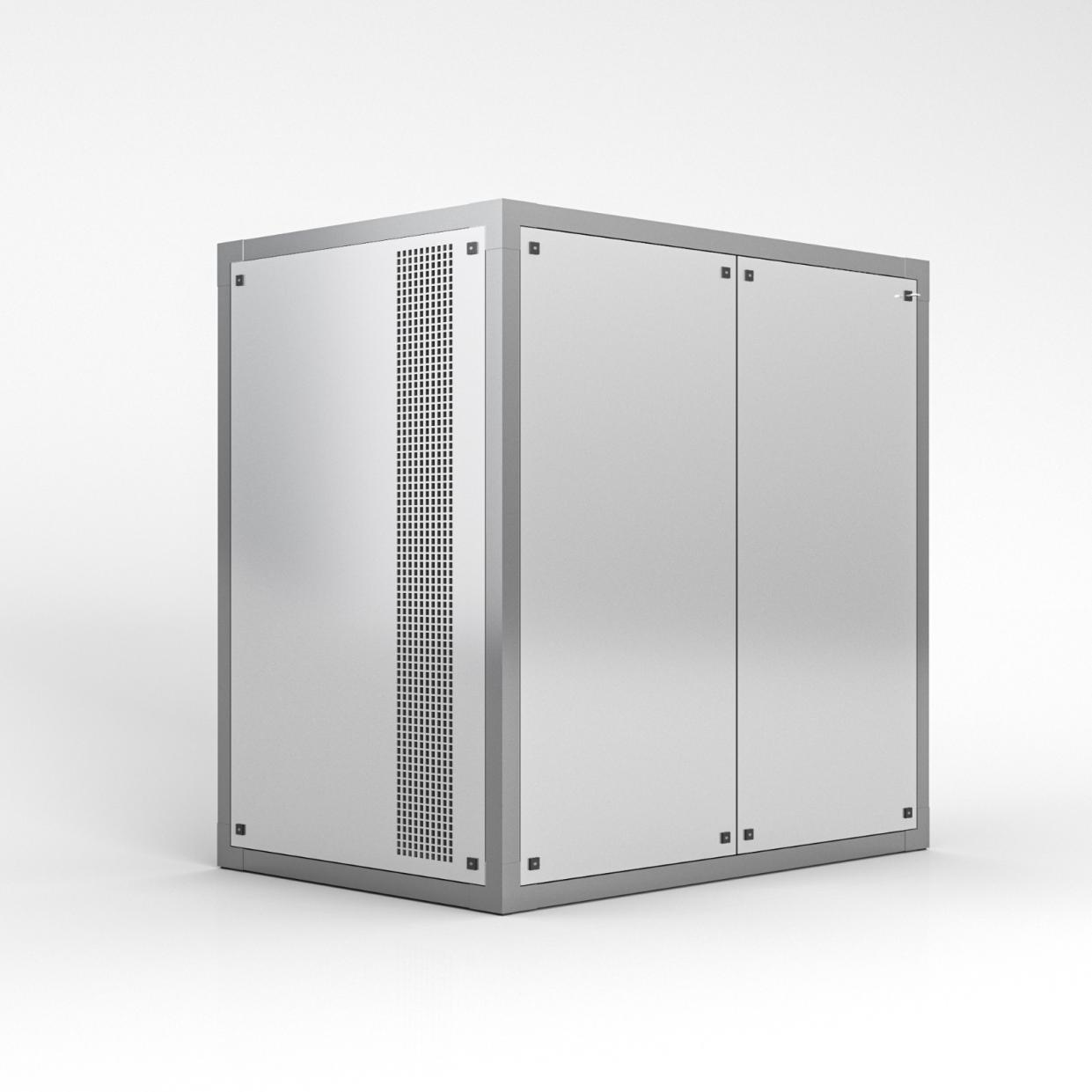

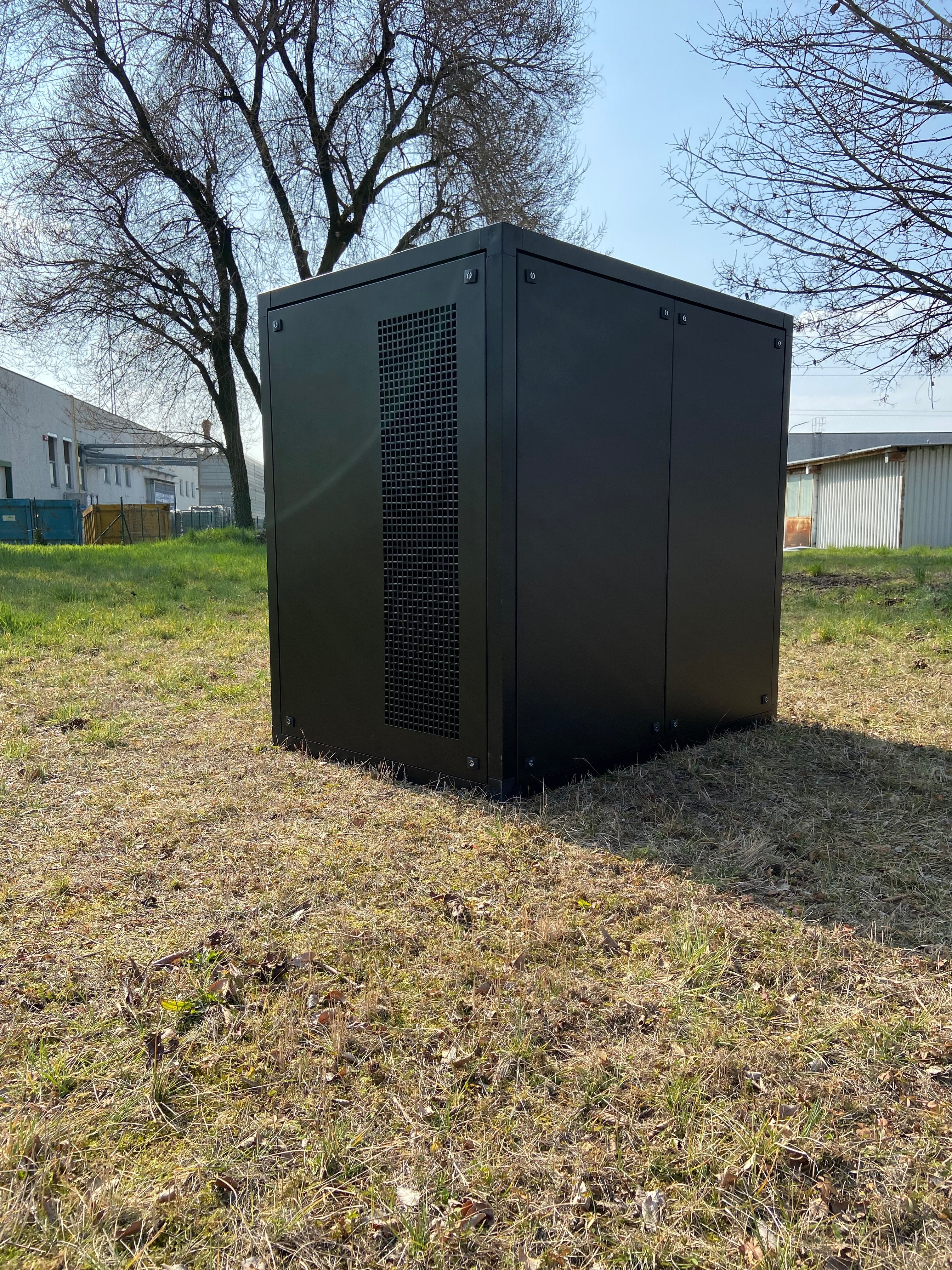

Schallschutzhaube Silent H-5 (Aussenmasse: 1'700 x 1'100 x 1'700 mm L x B x H)
Schallhaube für Wärmepumpen / Klimaanlagen / Mini VRV/VRF Anlagen mit Horizontaler Luftführung.
Schallreduktion bis -21 dB(A) durch gezielte Luftführung in Kombination mit Isolation zur Verhinderung von Maskierungseffekten und Reflexionsschall. Schallhauben Standard Model für Anlagen mit 2 Axial Ventilatoren und einem maximalen Luftvolumen von 8'200 m3/h (= Anlagen mit einer Leistung > 14 bis 18 kW)
Servicetüren rund um die Anlagen / "Plenum Bleche" zur Verhinderung eines Luftkurzschlusses. Je nach Situation können die Lufteintritts- und Lufteintrittsöffnungen rund um die Anlagen platziert werden dadurch lassen sich auch mehrere Anlagen in einer Reihe (Kaskade) aufstellen ohne das eine Luftkurzschluss entsteht.
Material Aluminium Systemprofile mit einer stärke von 5 cm, Aluminium Paneelen mit Pulverbeschichtung in RAL Farbe nach Wahl, mit einer Stärke von 1.5 mm mit innenliegender Wetterbeständiger Isolation mit einer Dicke von 40 mm.
Schallisolation in der Haube
Die Innenseite der Servicetüren ist mit einer Schallisolation auf der Basis von Schallabsorbierenden Polyethylen-Schaumstoffplatten mit einer Stärke von 40 bis 50 mm ausgestattet. Durch die Schallabsorbierenden Eigenschaften gehört dieser Schaum zu den innovativsten Materialien zur Schallkontrolle in der Industrie. Das Material ist Wasser-, UV- und Formbeständig und baut keine Bakterien (Pilze auf) und ist komplett recyclebar.
Dank der zahlreichen Zertifizierungen können die Platten in folgenden Bereichen angewendet werden: Baugewerbe, Industrie, Schienenfahrzeuge, Automobilindustrie, Elektronikbranche, Schifffahrt, Kanalisierung und Klimatisierung. «FR- Version» dieser Schallisolation ist schwer entflammbar.
Grösse der Schallhaube
Aussenmasse: 1'700 x 1'100 x 1'700 mm (L x B x H)
Innenmasse: 1'600 x '1'000 x 1'600 mm (L x B x H)
Maximale Anlagegrösse
Aussenmasse: 1'100 x 590 x 1'550 mm (L x B x H)
Maximale Luftvolumen
Wärmepumpen: 8'200 m3/h
Klimaanlagen : 7'150 m3/h
VRF/VRV Anlagen: 7'150 m3/h
Druckverlust durch die Schallhaube
ca. 18 Pascal

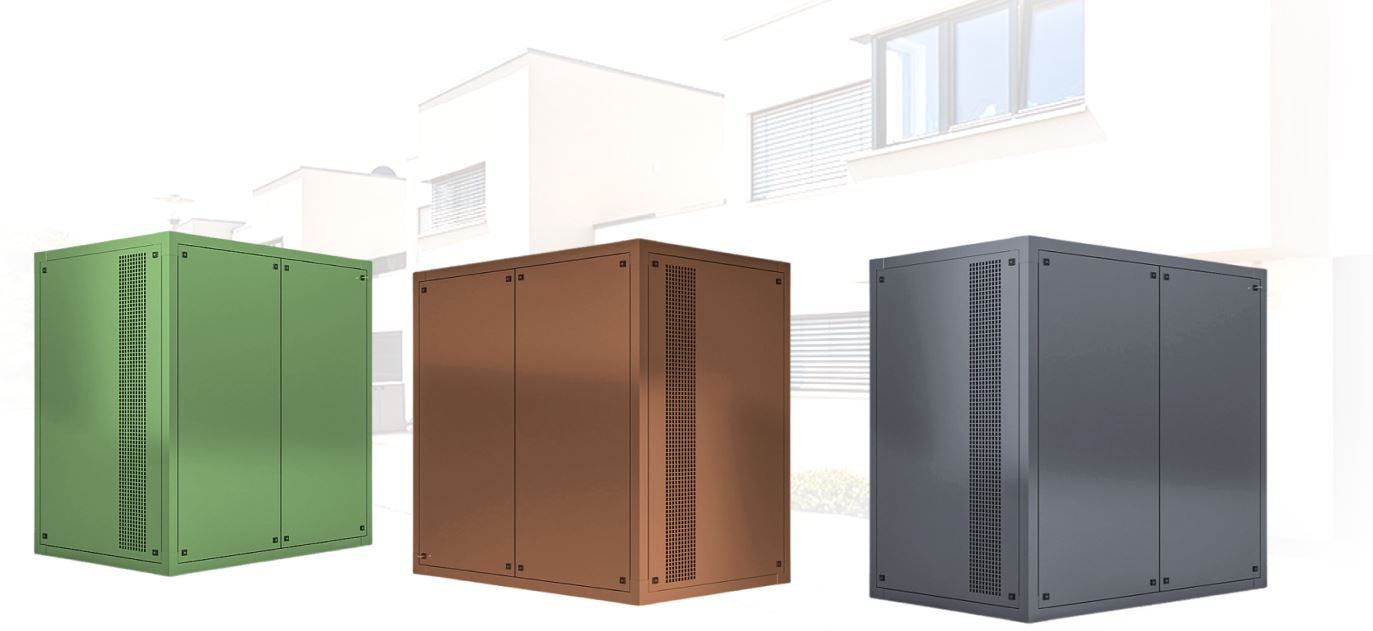

RAL Farbe
Nach Wahl innerhalb der RAL Farbenpalette ohne Aufpreis
Material
Komplett aus Aluminium gefertigt
Isolation
40 mm Dicke, Brandklasse
Entsorgung
Sämtliche Komponenten sind Recyclebar
Lieferung
Zerlegt, einfacher Aufbau mittels Steckprofilen oder vormontiert.
Empfohlene Fundament Grösse
1'700 x 1'100 mm B x T mit einer Dicke von 100 mm (Bauseitig zu erstellen)
