Auswurfshöhe von Axialventilatoren bei Wärmepumpen und Kälteanlagen

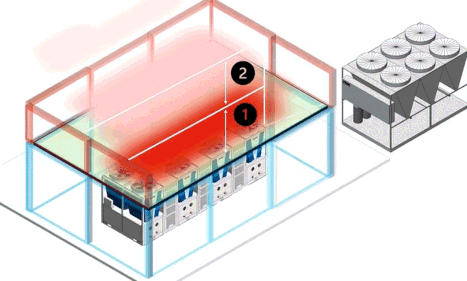

Wir werden oft gefragt nach welcher Distanz der Luftstrom von Axial-Ventilatoren von Wärmepumpen und Kältanlagen noch deutlich spürbar ist, dies um eine Rezirkulation durch bauliche Hindernisse zu verhindern.

Die Berechnung der Auswurfhöhe erfolgt im Wesentlichen auf Basis der strömungsmechanischen Eigenschaften des Ventilators, der Bauart, der Luftstromrichtung und der vorhandenen Hindernisse. Eine exakte Berechnung ist komplex, da Faktoren wie der Luftstrom, die Druckverluste und Turbulenzen berücksichtigt werden müssen.

Wichtig ist:
Die Auswurfhöhe entspricht dem Bereich über der Austrittsebene des Ventilators, in dem der Luftstrom ohne nennenswerte Abschwächung oder Verwirbelung wirkt.

Bauliche Hindernisse vor der Ausblasöffnung erzeugen Druckverluste und Turbulenzen, die den Luftstrom beeinflussen und reduzieren können.
Die Luftströmung des Axialventilators folgt grundsätzlich axial, die genaue Auswurfrichtung und Strömungshöhe wird durch die Motorposition, Laufradschaufeln und eventuelle Anordnungen wie Leitwerke beeinflusst.
Zur praktischen Berechnung der Auswurfhöhe wird oft eine Kombination aus Herstellerangaben, Mindestabständen, empirischen Formeln und ggf. Strömungssimulationen (CFD) verwendet. Dabei spielen folgende Parameter eine Rolle:

-       Durchmesser und Bauart des Axialventilators
-       Luftstromgeschwindigkeit am Austritt
-       Druckverlust durch Hindernisse
-       Anström- und Ausblaswinkel
-       Abstand, Form und Höhe der Hindernisse vor der Ausblasöffnung

Für eine direkte Formel zur Berechnung gibt es keine einfache Standardformel, sondern es handelt sich um eine Konstruktion, die auf der Erfüllung der Mindestabstände und Strömungssichtungen basiert. ​
