SilentMode-Wall-System = Schallschutzwand und mehr..Mit dem SilentMode-Wall System bietet SilentMode nun auch eine Lösung zur Reduktion von störenden Geräuschen von HVAC Anlagen, Wechselrichtern, Kompressoren etc. an, bei den eine Installation einer kompletten Einhausung nicht möglich ist – Selbstverständlich erreichen wir damit keine Schallreduktionswerte wie bei dem Einsatz einer Schallhaube. Oft reicht aber schon eine Reduktion zwischen 5 bis 7 dB(A) um die vorgeschriebenen Richtwerte einzuhalten oder eine ruhige Nachbarschaft zu garantieren.
|

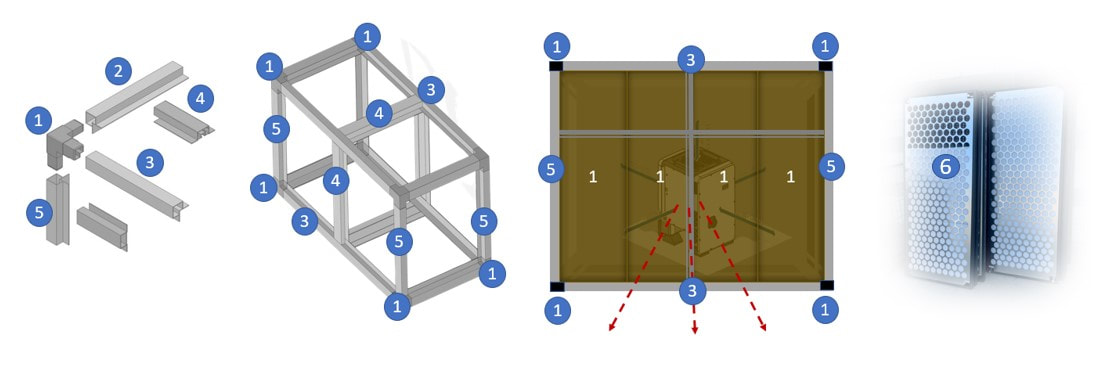

Basis der SilentMode-Wall-SystemeUnsere SilentMode-Wall Systeme basieren auf den von uns verwendeten Aluminium-Steckprofilen für den Bau von Schallhauben, mit einer Stärke von 50 mm.

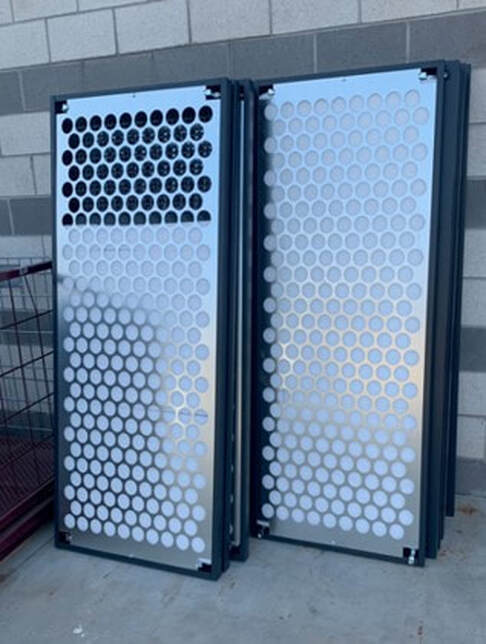

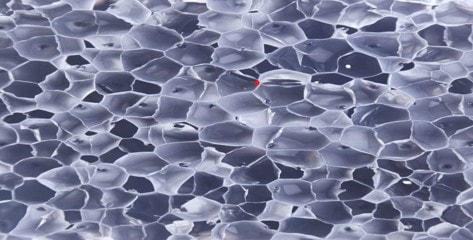

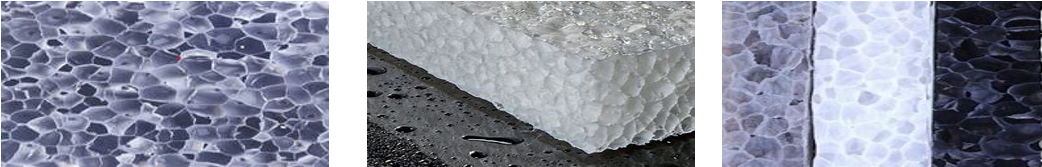

Diese Profile bilden die Konstruktionsbasis der SilentMode-Wall Systeme. In diese Konstruktion werden Aluminium Bleche die sich einfach über Schnellverschlüsse einbauen lassen. Diese Bleche die sich mit einem Kippmass von 6 cm auch in Sekundenschnelle wieder ausbauen lassen weisen auf der Innenseite eine Isolation aus 40 mm dicken StratocellWhisper Platten auf. Das Isolationsmaterial garantiert eine hohes Maas an Schalldämmung und Schallabsorption. Die Isolation ist zudem Feuchtebeständig, baut keinen Schimmel auf, kann mit dem Hochdruckreiniger abgespült werden und entspricht der Brandschutzklasse: B-S2-d0 (schwer entflammbar). |
Einsatz der SilentMode-Wall-Systeme
Der Einsatz ist vielfältig und dient hauptsächlich dem Schallschutz bei dem eine Reduktion von 5 – 7 dB(A) auf einer dedizierten Seite zum Beispiel zum Nachbarn erreicht werden muss und wo keine Schallhaube aufgebaut werden kann. Silent-Wall-System können zur akustischen Abschirmung von Pool-Technik (Filter, Pumpen, Pool Wärmepumpen), Wechselrichtern für Photovoltaik Systemen, Kompressoren oder von anderen mechanischen Anlagen die störende Immissionen auf einer dedizierten Seite verursachen.
Die Silent-Wall Systeme können auch als Sicht und Windschutz für Wärmepumpen und Klimaanlagen eingesetzt werden, um direkt auftretenden Wind auf den Anlagen zu vermeiden. Achtung bei dem Einsatz der SilentMode-Wall-Systeme mit Wärmepumpen. Hier empfiehlt sich ein Abstand der Silent-Wall von rund 1 Meter von dem Luftaustritt (Ventilatoren) der Wärmepumpe, um einen Kalt-Luft-See durch die sinkende kalte Luft vor der Wärmepumpe zu vermeiden. |
Anpassung an die UmgebungUnsere Silent-Wall-Systeme werden in der von Ihnen gewünschten RAL-Farbe pulverbeschichtet und integrieren sich damit optimal in die Umgebung.

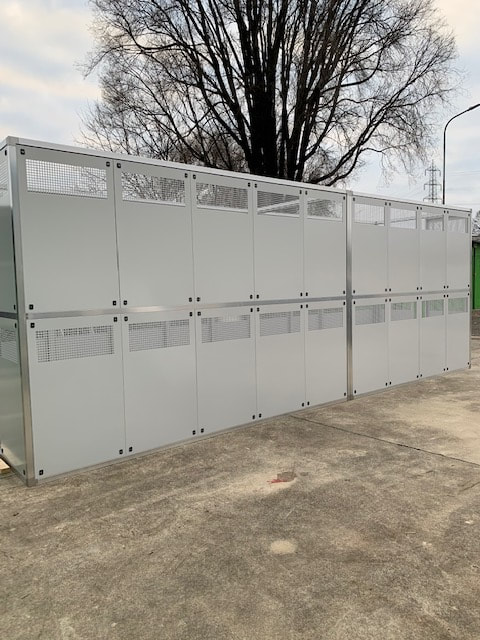

Durch die Profilbauweise lassen sich unsere Silent-Walls auf alle gewünschten Masse mit der einfachen Kombination Standardmodulen oder Maasanfertigungen anpassen. |
Standard-Grössen
Durch die Profilbauweise lassen sich unsere Silent-Walls auf alle gewünschten Masse mit der einfachen Kombination Standardmodulen oder Maas Anfertigungen anpassen.

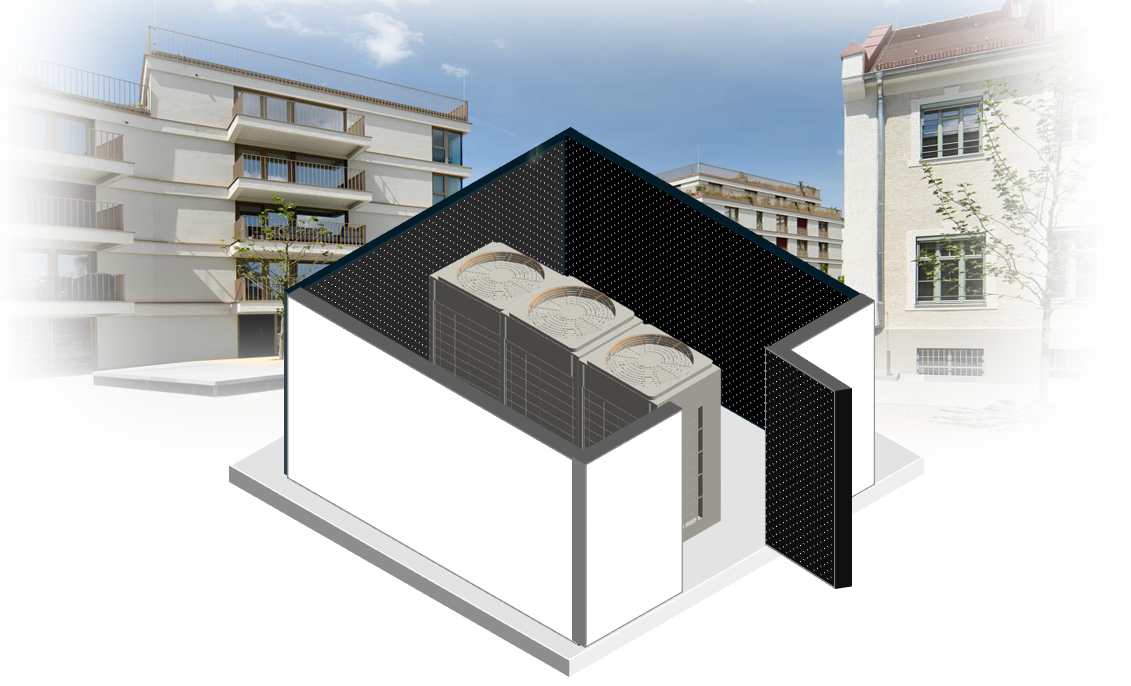

Standardmassig liefern wir die nachstehenden Elemente zum Bau von U-Förmigen Schutzwänden:
Längsmodule
SilentMode-Wall-1-Längsmodul
1'700 x 1'800 mm (L x H)
Bestehend aus 2 Service Panels (Masse 800 x 1'700 mm L x H)
SilentMode-Wall-2-Längsmodul
2'500 x 1’800 mm (L x H)
Bestehend aus 3 Service Panels (Masse 800 x 1700 mm (L x H)
SilentMode-Wall-3-Längsmodul
3'350 x 1'800 mm (L x H)
Bestehend aus 4 Service Panels (Masse 800 x 1'700 mm (L x H)
in der Mitte wird zusätzlich ein Vertikales Profil mit 50 mm Dicke zur Verstärkung der Struktur montiert.
Die Längsmodule können frei wählbar untereinander kombiniert werden. Die Module werden seitlich durch die Profile miteinander verschraubt.
Breitenmodule
SilentMode-Wall-4 Breitenmodule 2 Stück
800 x 1'800 mm (L x H) bestehend aus 2 Service Panels
1 x Rechts / 1 x Links (Masse 800 x 1'700 mm (L x H)
Kombinierbar mit Silent-Wall Längsmodul 1 – 4 / Mehrere Breitenmodule können miteinander kombiniert werden.
SilentMode-Wall-5-Modul Breitenmodule 2 Stück
1'700 x 1'800 mm (L x H) Bestehend aus 4 Service Panels
2 x Rechts / 2 x Links (Masse 800 x 1'700 mm L x H) /
Kombinierbar mit Silent-Wall Längsmodul 1 – 4 / Mehrere Breitenmodule können miteinander kombiniert werden.
Standardmassig liefern wir die nachstehenden Elemente zum Bau von U-Förmigen Schutzwänden:
Längsmodule
SilentMode-Wall-1-Längsmodul
1'700 x 1'800 mm (L x H)
Bestehend aus 2 Service Panels (Masse 800 x 1'700 mm L x H)
SilentMode-Wall-2-Längsmodul
2'500 x 1’800 mm (L x H)
Bestehend aus 3 Service Panels (Masse 800 x 1700 mm (L x H)
SilentMode-Wall-3-Längsmodul
3'350 x 1'800 mm (L x H)
Bestehend aus 4 Service Panels (Masse 800 x 1'700 mm (L x H)
in der Mitte wird zusätzlich ein Vertikales Profil mit 50 mm Dicke zur Verstärkung der Struktur montiert.
Die Längsmodule können frei wählbar untereinander kombiniert werden. Die Module werden seitlich durch die Profile miteinander verschraubt.
Breitenmodule
SilentMode-Wall-4 Breitenmodule 2 Stück
800 x 1'800 mm (L x H) bestehend aus 2 Service Panels
1 x Rechts / 1 x Links (Masse 800 x 1'700 mm (L x H)
Kombinierbar mit Silent-Wall Längsmodul 1 – 4 / Mehrere Breitenmodule können miteinander kombiniert werden.
SilentMode-Wall-5-Modul Breitenmodule 2 Stück
1'700 x 1'800 mm (L x H) Bestehend aus 4 Service Panels
2 x Rechts / 2 x Links (Masse 800 x 1'700 mm L x H) /
Kombinierbar mit Silent-Wall Längsmodul 1 – 4 / Mehrere Breitenmodule können miteinander kombiniert werden.
Herstellung auf Maas und Kombination von Einzelmodulen |

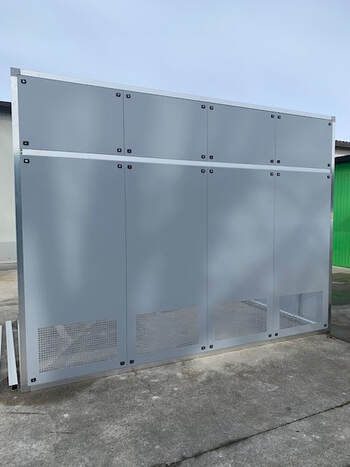

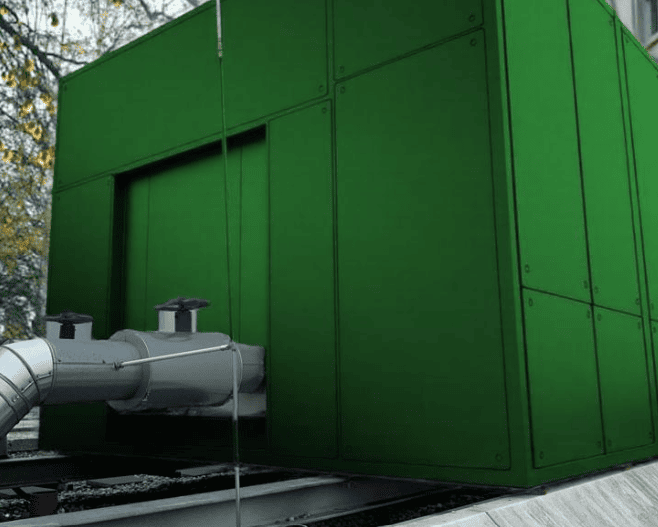

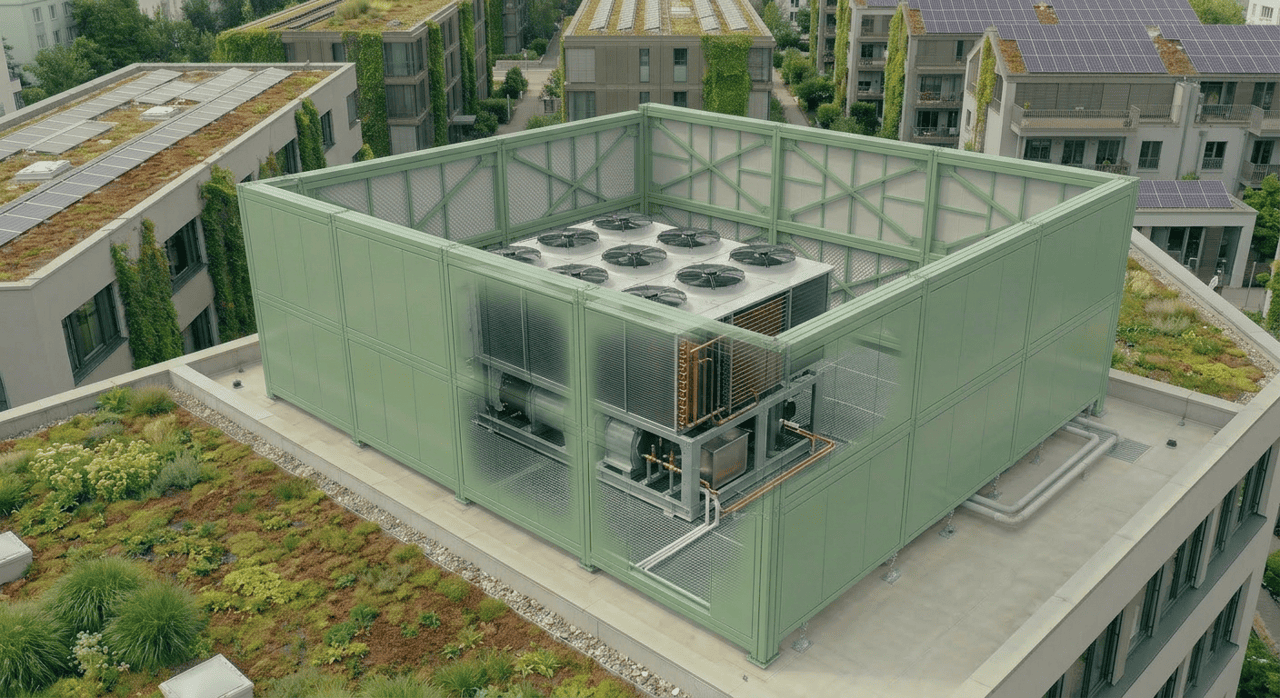

Selbstverständlich fertigen wir die SilentMode-Wall System auch auf Mass an. Höhen von bis zu 3 Metern und Längen und Tiefen können auf Ihr jeweiliges Projekt spezifisch gebaut werden.

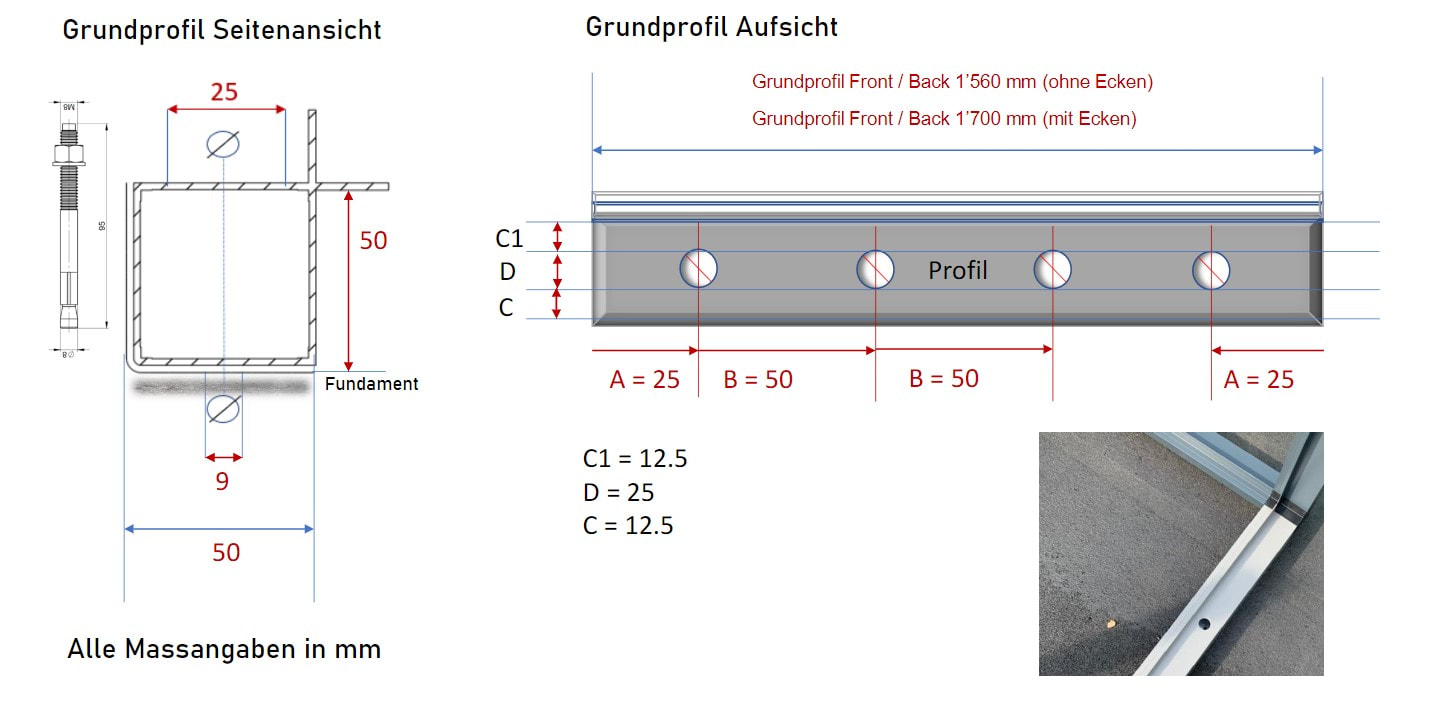

Fixierung der SilentMode-WallsDie Module basieren auf Steck Eckverbindern die sich zusätzlich Schrauben lassen. In den Bodenprofilen sind Löcher vorgesehen durch diese können die Module mit M-8 Bodenackern die mitgeliefert werden auf einem bauseitig zur erstellenten Betonfundament verschrauben. Die Fundament-Dicke sollte mindestens 10 cm betragen, um eine sichere Verankerung auch bei hohen Windlasten zu garantieren.
Bei SilentMode-Wall Systemen die eine Höhe von 2'500 mm überschreiten empfiehlt sich an Windexponierten Stellen zusätzlich ein Abspannen mit Seilen. |
Einfach im Aufbau und Flexibel in der AnwendungEinmal installiert lassen sich Silent-Walls einfach an sich veränderte Bedürfnisse anpassen. Sie können verkleinert, vergrössert werden, mit Türen und Bleche für Luftöffnungen versehen werden. Es kann ein Dach eingebaut werden das zusätzlich als Pflanzendach als Silent-Wall-Green-Roof-System ausgebaut werden etc..
. |
Wir freuen uns auf Ihre Anfrage |
Unsere ganze Lieferkette befindet sich in einem Umkreis von maximal 40 km von unserem Standort in der Nähe vom Mailand.
Dies führt zu kurzen Transportwegen und ermöglicht uns schnelle Reaktionszeiten und Lieferungen in alle Länder Europas. Senden Sie Ihre Anfrage an: info@silent-mode.com oder über das nachstehende Kontaktformular |
|
|
