Schall- und Wetterschutz für PV-Inverter und BatterieladestationenSchall- und Wetterschutz für Wechselrichter, Batterieladestationen, OCR-Anlagen, Notstromaggregate, Wasserstoff-Kompressoren etc..
Unser Schallschutzsystem wirken direkt an der Quelle unter Berücksichtigung des vorhandenen Platzes, der Abfuhr der Wärme und der uneingeschränkten Zugänglichkeit zu den Anlagen. |
|
Lärmemissionen von Wechselrichtern und Batterieladestationen |
|
Solarwechselrichter
PV-Anlagen wandeln Sonnenlicht in elektrische Energie in Form von Gleichspannung um. Zur Einspeisung der so gewonnenen Leistung in ein Wechselstromnetz ist eine Umwandlung der Gleichspannung in Wechselspannung erforderlich. Hierzu werden Wechselrichter verwendet. Bei grossen Anlagen ist die Energie die Konvertiert werden muss derart hoch, dass sogenannte Zentralwechselrichter eingesetzt werden. Zur Kühlung der Komponenten im Inneren des Wechselrichters muss ein Luftstrom durch eine Einlassöffnung in das Gehäuse eingeleitet, der die Wärme der inneren Komponenten aufnimmt und durch eine Auslassöffnung wieder aus dem Gehäuse herausgleitet. Je nach Volumen der anfallenden Wärme kann dazu die natürlich Bewegung der Konvektion genutzt werden, bei grossen Luftvolumen muss diese Konvektion durch einen Lüfter erzwungen werden, der die Warmluft abführt. Praktische alle grösseren Wechselrichter sind deshalb mit Stützventilatoren ausgerüstet, die durch die Schwingung der Luft Schall erzeugen. Zusätzlich wird durch die Induktivität der Wechselrichter entstehen zusätzlich Schallemissionen im hörbaren mittleren Frequenzbereich. Stehen Wechselrichter in der Nähe von bewohnten Gebäuden befindet, können die hörbaren Takt-Frequenten Geräusche unter Umständen zu Beschwerden gegen den Betrieb der PV-Anlage führen. Dies führt zum Dilemma das eine Erhöhung der Taktfrequenz mit dem Ziel der Verlegung der Schallemissionen in den nicht hörbaren Bereich, durch das schnelleres Schalten zu einer signifikanten Verringerung des Wirkungsgrades und zu einem massiv erhöhtem Kühlaufwand führt. Da Wechselrichter meist auf direkt an Hauswänden oder in der Nähe von Hauswänden installiert werden besteht ein weiteres Problem, dass der Schall von den Wänden reflektiert wird und in Bereiche übertragen werden kann, die relativ weit vom Gerätestandort weg liegen. Hier bieten unsere Schallhauben Abhilfe. Ausgelegt auf den Anlagestandort reduzieren unsere Schallhauben die Schallemissionen von Wechselrichtern auf der Basis der nachstehenden Akustischen Prinzipien: Schallisolation Schallabsorption Verhinderung von Schallreflexion Dies wird einmal durch die gezielte Führung und Umlenkung des Luftstromes und Brechung der Luftschwingungen erreicht. Weiter durch die in der Schallhaube liegende Isolation die ein grosses Frequenzspektrum abdeckt und nicht zuletzt durch die Kapselung des Schalls innerhalb des Gehäuses. |

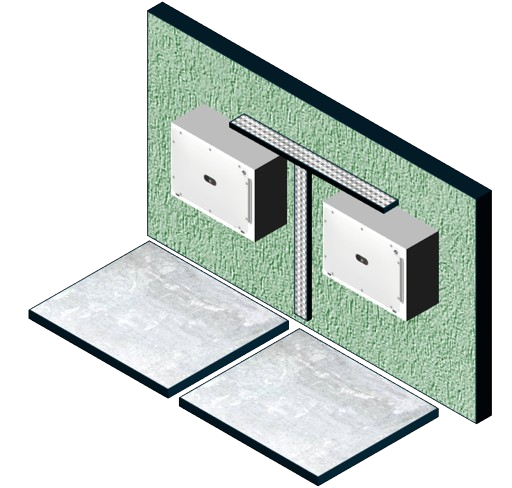

Wechselrichter Wandmontage
|
Hauptlärmquellen
Lüfter und die Induktivität der Wechselrichter die als Takten wahrgenommen wird. Der Schallpegel von Wechselrichtern liegt ja nach Wechselrichtertyp, Auslegung und Installationsort zwischen 30 bis 63 dB(A). Der Schallpegel nimmt mit zunehmender Last der Wechselrichters zu. Das zeigt deutlich das die Auslegung und der Standort zur Vermeidung von Lärmklagen eine zentrale Rolle spielt. Bei der Installation von Wechselrichtern an Hauswänden ist auf eine geeignete Entkopplung des Gerätes von der Hauswand mittels Gummipuffern zu achten damit keine Geräte Vibrationen auf die Hauswand übertragen werden. Solche Vibrationen können nicht nur im Haus wahrgenommen werden sondern können auch in andere Bereiche reflektiert werden. Sonnenschutz von Wechselrichtern Wechselrichter sollten unbedingt an einem kühlen Ort montiert werden. Die Verluste, die bei der Transformation von Gleich- in Wechselspannung zwangsläufig entstehen, werden in Form von Wärme an die Umgebungsluft abgegeben. Je kühler die Umgebung, desto besser kann die Wärme abgeleitet werden. Die Kühlung erfolgt entweder über Kühlrippen oder durch im Wechselrichter integrierte Lüfter.
Solange die maximal zulässige Temperatur des Wechselrichters nicht erreicht wird (der Wechselrichter regelt in dem Fall ab) ist der Leistungsverlust nicht dramatisch. Drastischer können sich die hohen Temperaturen auf die Lebensdauer der Wechselrichter auswirken. Analysen haben gezeigt, dass eine Erhöhung der Temperatur um 10 Kelvin (entspricht 10°C) eine Verringerung der Lebenserwartung der elektrischen Komponenten um bis zu 50% nach sich ziehen kann. Nicht gewählt werden sollten Standorte wie Räume unter dem Dach, ein warmer Heizungsraum oder Orte mit direkter Sonneneinstrahlung oder Fall dies nicht möglich ist sollten die Wechselrichter vor Atmosphärischen Einflüssen und auch durch Beschattung geschützt werden. |
Montagearten und Typen von Wechselrichtern |
|
Montagearten
Wir unterscheiden bei nach den nachstehenden Installationsorten: - Wandmontage - Bodenmontage - Montage direkt unter einem Solar-Tisch

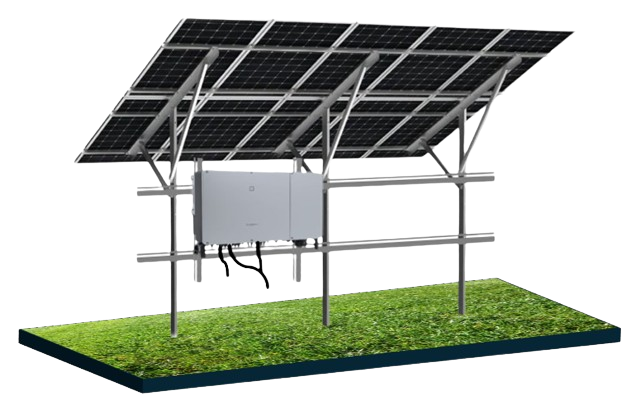

Wechselrichter montiert an Solartisch
|
Beschattung- und WetterschutzTypen von Wechselrichtern.
String und Multi-String Wechselrichter, Modul Wechselrichter, Inselwechselrichter Batterie Wechselrichter, Zentral Wechselrichter (Leistung von 100 bis 1.200 kW).

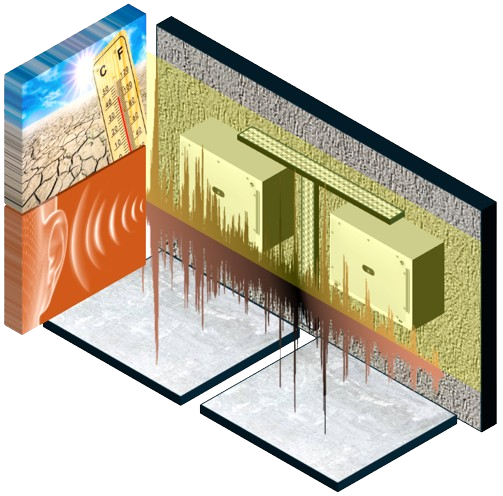

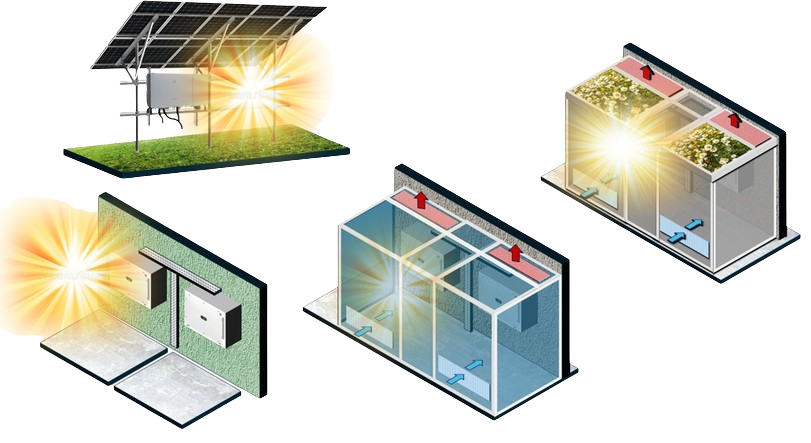

Wechselrichter Lärm + Hitze
|

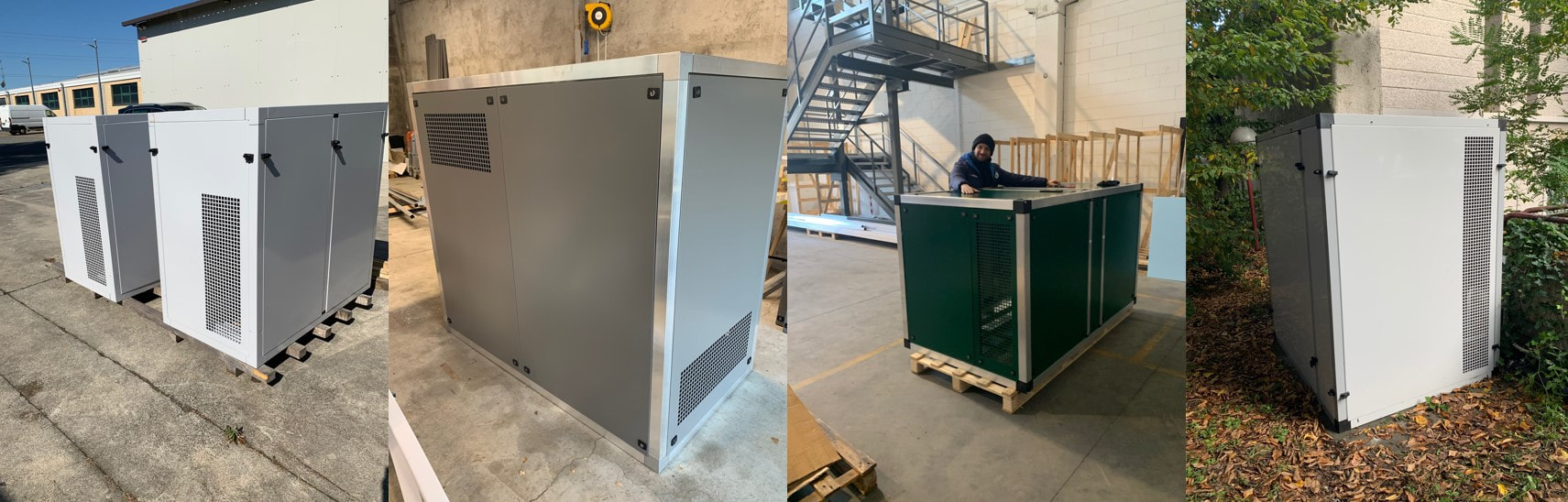

2 x PV-Wechselrichter-Schallhaube für insgesamt 12 Wechselrichter
|
Zwei Schallhauben-Racks für je 6 PV-Wechselrichter
|
Schall- und Wetterschutz von Wechselrichtern |
|

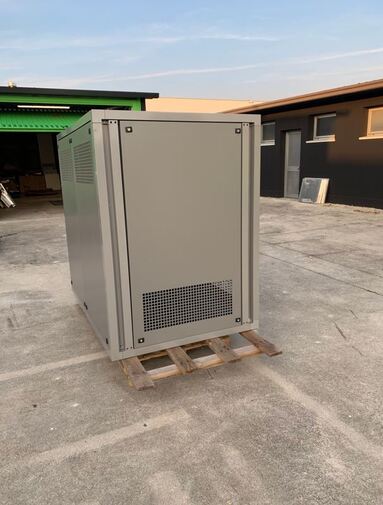

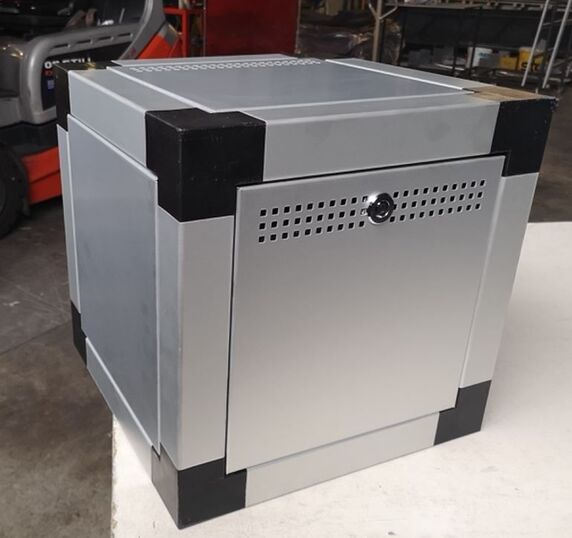

Das Grundgerüst der Schallhaube ist ein Aluminium Steckprofilrahmen.
In den Profilrahmen werden die Servicetüren rund um die Anlage Integriert. Die Schallhaube braucht zur Auflage eine eben aus Beton oder Metall in der Grundfläche der Schallhaube auf der die Haube fixiert wird. Die Schallhaube hat rund um die Wechselrichter Servicetüren die einen ungehinderten Zugang für Wartung- und Service-Arbeiten ermöglichen. Die Zufuhr von Frischluft und die Abfuhr der Warmluft ist über entsprechende Lüftungsöffnungen sichergestellt. Die Luftöffnungen werden auf der nicht Lärm sensitiven Seite ausgeführt, um einen optimalen Schallschutz zu gewähren. Die Servicetüren basieren auf Aluminiumpaneelen mit einer Stärke von 1.5 mm mit innen liegender 40 mm Dicker Isolation aus „Stratocell®Whisper“, das Material weist mit die besten, im Markt erhältlichen, Schallabsorbierenden Eigenschaften auf. Da der laminierte Polyethylen-Schaum Geräusche absorbiert und nicht reflektiert, ist er eine ausgezeichnete Alternative zu vielen heutzutage verwendeten Lärmschutzmaterialien. Die Isolation ist zudem Feuchte beständig, baut keinen Schimmel auf, kann mit dem Hochdruckreiniger abgespült werden und entspricht der Brandschutzklasse: B-S2-d0 (schwer entflammbar). |
|
Schallhauben Basis Eigenschaften |
|

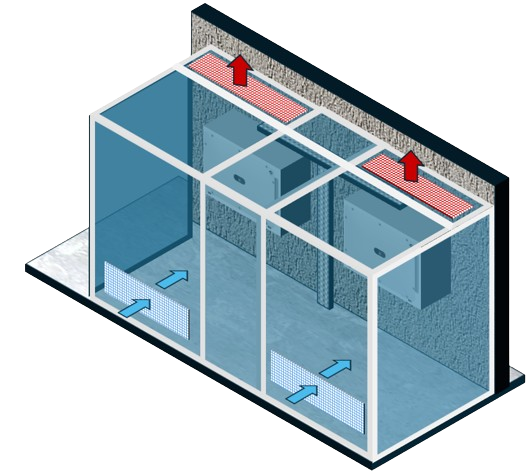

Die Schallhaube braucht zur Auflage eine Ebene aus Beton oder Metall, in der Grundfläche der Schallhaube, auf der die Haube fixiert wird. Die Schallhaube hat rund um die Wechselrichter Servicetüren die einen ungehinderten Zugang für Wartung- und Servicearbeiten ermöglichen.
|
1 ) Lufteintritt zur Kühlung der Inverter
2) Abfuhr der Warmluft 3) Grundrahmen der Schallhaube 5.5 cm Aluprofile 4) Servicetüren aus 5 cm Alu Paneelen mit innen liegender 40 mm Isolation 5) Dach Paneelen mit einer statischen Last von 160 kg/m2 6) Innenisolation aus StratocellWhipser 40 mm |

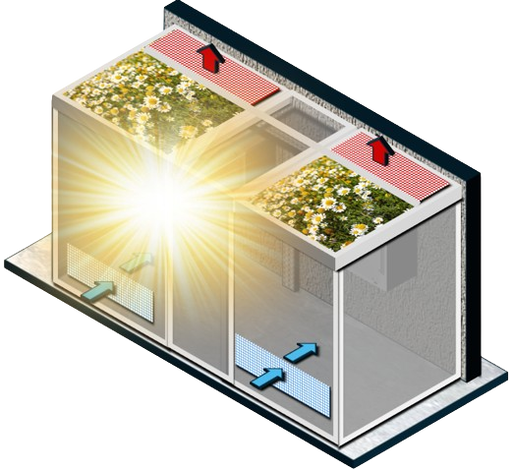

Schallhaube mit Gründach für Wechselrichter |
|
Unsere begrünten Schallhauben sind optisch ansprechend durch die freie Wahl der RAL-Farbe, in Kombination mit den Pflanzen. Zudem leisten sie einen wichtigen Beitrag im Kampf gegen den Klimawandel.
Für die Bepflanzung der Schallhauben-Dächer eignen sich vor allem immer grüne Sedum Pflanzen, die mit wenig Wasser und Sonne auskommen. Als Substrat eignet sich ein Gemisch aus Perlit und Pflanzenerde, diese Kombination erlaubt die Füllung der Pflanzenwanne, ohne dass ein grosses Gewicht entsteht und bietet den Pflanzen eine Ideale Struktur für die Wurzelbildung. Energetische Vorteile Durch die Schichtung auf dem Schallhauben-Dach wird zusätzlich der Akustische Komfort erhöht respektive die Schallisolation gegen oben nochmals verstärkt. Zudem bieten sich energetische Vorteile dadurch, dass die Umgebungstemperatur der Wechselrichter auch bei direkt Sonneneinstrahlung nicht erhöht wird. Dies schützt den Ertrag der PV-Anlage auch an Hitzetagen und erhöht die Lebensdauer sämtlicher Komponenten der Wechselrichter. |
|
Wir unterstützen Sie bei der Lösung von Schallproblemen - auch bei Ihnen Vorort |
|
