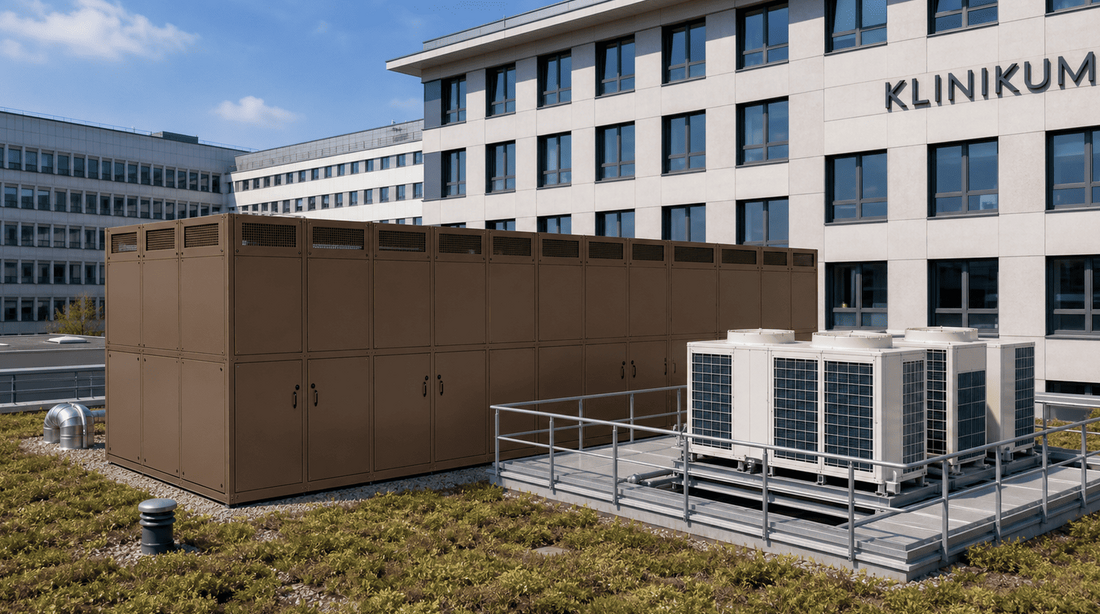

Schallhaube für einen Rückkühler (Glykol) für die Kühlung eines OP Traktes und die Kühlung von Computer-Tomographen.

Der Rückkühler steht auf einem Flachdach in direkter Nähe zur Bettenstation des Klinikums und führte zu Lärmklagen von Patienten.

Die Anlage benötigt, auf Volllast ein Luftvolumen von 220.000 m3/h. Die freien Flächen für den Lufteintritt- und Luftaustritt sind auf 13.8 m2 und eine Luftgeschwindigkeit von 5 Meter/sec. ausgelegt. Der Druckverlust beträgt 20 Pa. Die Schallhaube hat die nachstehenden Masse: 12.000 x 4.100 x 3.800 mm L x B x H und ist komplett aus Aluminium gefertigt und Pulverbeschichtet in RAL 8019.

Die Innenseite ist komplett mit "StratocellWhisper FR" mit einer Dicke von 55 mm ausgelegt. Das Isolationsmaterial wurde ohne Lochbleche gesichert damit die ganze Absorptionsfläche der Isolation genutzt werden kann.

Die Schallreduktion über das Frequenzspektrum von 63 bis 8000 Hz beträgt 15 dB(A). Dies resultiert aus dem Kompromiss eines möglichst kleinen Druckverlusts, Platzangebotes und der geforderten Schallreduktion.

Die Schallhaube ist komplett begehbar und ermöglicht damit einen ungehinderten Zugang für Service- und Wartungsarbeiten.
