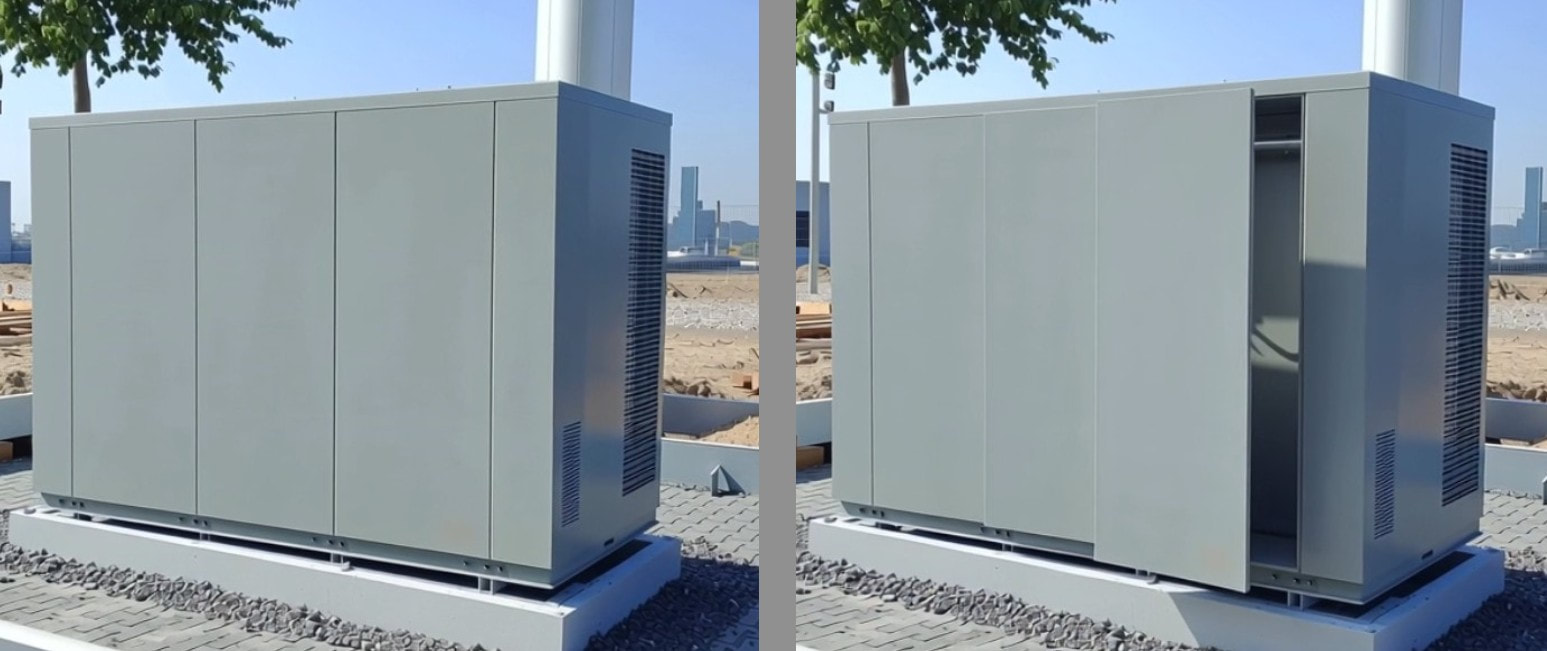

Neu Konzipierte Schallhaube für eine 2er Kaskade von Viessmann Vitocal Wärmepumpen.

Die Installation der Schallhaube erfolgt auf einem Stahlrahmen mit Innenliegenden Kondensatwasser-Wannen, in die zusätzlich eine Begleitheizung verlegt wurde. Damit wird ein Aufbau einer Eisschicht in den Wintermonaten vermieden.

Die Luftführung erfolgt mit einer 90 Grad Luftumlenkung, dadurch werden die Luftschwingungen gebrochen und die Schallemissionen deutlich reduziert. Der Lufteintritt erfolgt von Oben durch das Dach und der Luftaustritt an den Seiten.

Der Kunde wünschte, in diesem Fall keine sichtbaren Schlösser an den Servicepaneelen, um diesen Wunsch zu erfüllen und den Zugriff auf die Anlagen zu Service- und Wartungsarbeiten dennoch zu gewähren, wurde die Service-Paneelen mit innenliegenden Magnetschnappern versehen. Damit können die Service-Paneelen rund um die Anlage mit einem Kippmass von 6 cm ausgebaut werden.

Die Schallhaube ist komplett aus Aluminium gefertigt und wurde nachträglich in der RAL Farbe Telegrau RAL-7047 Pulverbeschichte.
Die Service-Paneelen sind auf der Innenseite mit der Schallisolation StratocellWhisper mit einer Dicke von 50 mm ausgekleidet.

Die Reduktion des Summenschallpegels der beiden Anlage durch die Schallhaube beträgt je nach Betriebsmodus 15 – 18 dB(A).

Die freien Oeffnungen zur Luftzirkulation wurde auf eine Luftgeschwindigkeit von 4 Metern/sec beim gleichzeitigen Volllastbetrieb von beiden Anlagen dimensioniert.

Das Dach wurde mit einer leichten Pendenz gebaut damit sich kein Regenwasser ansammeln oder Schnee aufbauen kann.
