Luft-Kurzschluss bei Luft gekühlten WP's und Kälteanlagen

Bei luftgekühlten Wärmepumpen und Kälteanlagen bezeichnet die Luftrezirkulation den Vorgang, bei dem die bereits ausgetretene Luft wieder angesaugt wird. Dieser Vorgang ist in der Regel unerwünscht, da er zur Leistungsreduzierung der Anlage führt. Um dies zu verhindern, werden bei luftgekühlten Wärmepumpen und Kälteanlagen oft bauliche Maßnahmen, wie beispielsweise versetzt angeordnete Lufteintritts- und -austrittsöffnungen, eingesetzt. Dadurch wird verhindert, dass die kalte oder erwärmte Luft, die aus dem Gerät austritt, unmittelbar wieder angesaugt wird. Dies verbessert den Wirkungsgrad deutlich.

Insbesondere bei Installationen auf exponierten Flachdächern können Wind und andere Atmosphärische Einflüsse die Luftströmungen beeinflussen. Aber auch an anderen Standorten können diese Effekte auch durch Architektonische Gegenbenheiten eintreten.

Deshalb werden unsere Schallhauben nicht nur zur Schallreduktion genutzt, sondern auch, um den Lufteintritt und -austritt so zu gestalten, dass die Luft nicht rezirkuliert, sondern die Abluft gezielt abgeführt wird. In Kombination mit speziellen Kanälen auch zur Rückgewinnung von Kälte und Wärme.

Dabei spielt die Trennung des Abluft- und Zuluftbereich eine wichtige Rolle, um eine Rückführung der Luft zu unterbinden. Die Auslegung von Schallhauben und Luftdurchlässen erfolgt daher so, dass ein störungsfreier Luftstrom mit geringen Druckverlusten gewährleistet ist. Dabei wird darauf geachtet, dass die Luftgeschwindigkeit in den freien Lufteintrittsflächen 6 m/s nicht überschreitet, um Strömungsgeräusche und Leistungseinbußen zu minimieren.

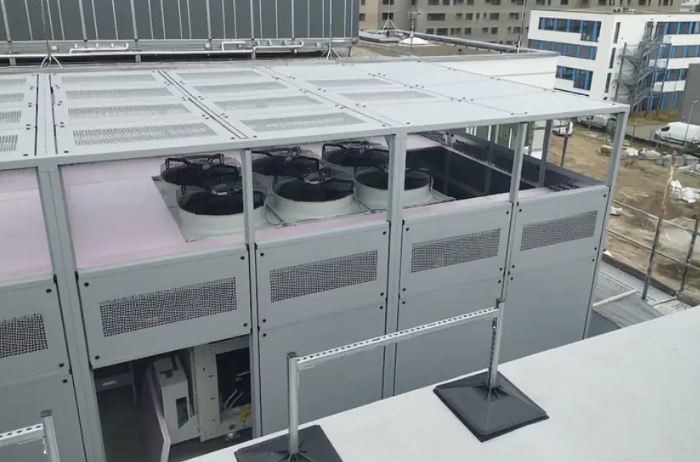

Das nachstehende Bild mit offenen seitlichen Paneelen auf der Höhe des Ventilators zeigt den Betrieb einer Wärmepumpe mit einem Luftvolumen von 125.000 m³/h bei Volllast und veranschaulicht, wie die Trennung der Luftkammern einen direkten Luftkurzschluss verhindert und dies bei unterschiedlichen Ventilator-Drehzahlen und starker Verwirbelung der Luft.
